Ana özellikler
Malzeme
Transparan poliamid bazlı (PA-T) teknopolimer. Şoklara, solventlere, katkılı yağlara, alifatik ve aromatik hidrokarbonlar, petrol, gaz yağı, fosforik esterler yüksek derecede dirençlidir.
Alkol veya alkol içeren deterjanlar ile temas ettirmekten kaçının.
Vidalar, somunlar ve contalar
Galvanizli çelik.
Paketleme halkaları
NBR sentetik kauçuk O-Halka.
Conta halkası uygulama yüzeyinin önerilen pürüzlülüğü Ra = 3 µm.
Mastar
Ebonit, siyah renkte.
Kontrast ekran
Beyaz laklı alüminyum. Uygun dış arka yuvaya yerleştirme, sıvı ile direkt temasa karşı en iyi korumayı garanti eder.
Kurulumdan önce, işaret ve sözcüklerin (örneğin MAX-MIN) gerekli konumlara gelmesi için çıkartılabilir.
Montaj
Haznenin içerisinden sabitleme yapılamadığında ve duvarlar yeterli kalınlıkta olmadığında, vidalar şunlarla birlikte kullanılabilir Hızlı Montaj Kiti-.
Maksimum sürekli çalışma sıcaklığı
90°C (yağ ile).
Genel bilgiler
Özellikler ve performanslar

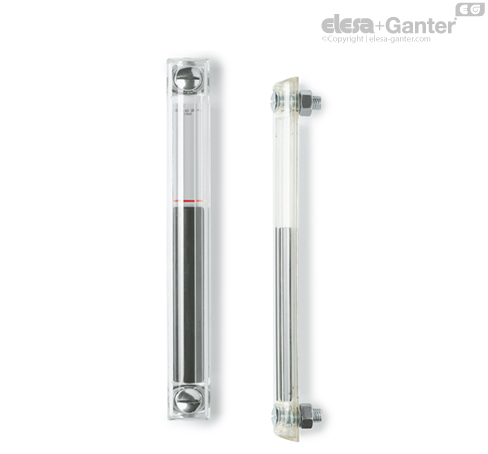

Sistemin özel tasarımı nedeniyle, sıvı seviyesi göstergenin alt tarafından direkt olarak görülemediği zaman, HCX-LT destek seviyesi göstergesi mastar yardımıyla sıvı seviyesi ölçümüne izin verir.
Plastik köpük mastar, hazne içerisine eklenen su tarafından yukarıya doğru hareket eder. Bu sistem yağ seviyesi için dolaylı okumaya izin verir.
Laklı kontrast ekran üzerindeki kırmızı çizgi, yalnızca mastar en düşük konumundayken görünür (minimum su seviyesi = m).
Kusursuz bir sızdırmazlık için ultrasonik kaynak.
Kenar pozisyonlardan bile maksimum sıvı seviyesi görünürlüğü.
Sıvı seviyesinin daha iyi görülmesi için lens etkisi.
Teknik veriler
Kısa süreli bir zamanda 23°C'de CB68 mineral yağ tipi ile yürütülen laboratuvar testlerinde kaynak yeri 12 bara kadar dayanmıştır.
Diğer sıvılar ile farklı basınç ve sıcaklık koşulları altında kullanmak için, ELESA Teknik Departmanı ile iletişime geçin.
Her durumda, mevcut çalışma şartları altında ürünün uyumluluğunu onaylamanızı tavsiye ederiz.
Montaj talimatları
Montaj talimatları
Göstergenin düzgün montajından emin olmak için, lütfen bu talimatları izleyin:
- Haznenizin minimum yağ seviyesini ayarlayın.
- Hazne duvarı üzerine iki delik açın. Alt delik ekseni, minimum yağ seviyesinin altında "m" mesafesinde (tabloya bakınız) delinmelidir.
"m" işareti izin verilen minimum yağ seviyesidir. Bu, akımın yukarı doğru hareket etmeye başladığı seviyedir.
"m" değeri, 15°C'de 875 Kg/m³ yağ yoğunluğu ile hesaplanmıştır.
Kontrast ekranında kırmızı çizgi göründüğü zaman, yağ seviyesi izin verilen minimum seviyenin altındadır.
