Ana özellikler
Montaj uçları
Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer, siyah renkte.
Destek
Doğal renkte alüminyum.
Dereceli kontrast ekranı
Beyaz laklı alüminyum. Seviye çizgileri ve kelimelerinin yerleştirilmesine izin vermek için montajdan önce çıkartılabnilir.
STANDART UYGULAMALAR
Bkz. Konfigürasyon tablosu.
Genel bilgiler
Özellikler ve performanslar
Kenar pozisyonlardan bile maksimum sıvı seviyesi görünürlüğü.
Teknik veriler
HCK için mineral yağ tip CB68 (ISO 3498'e uygun) ve HCK-GL için mineral yağ tip CB68 (ISO 3498'e uygun) su veya su/glikol bazlı solüsyonlar (%50) ile 23°C'de nispeten sınırlı bir süreyle yapılan laboratuvar testlerinde, direnç değerleri 35 bar'dan çok daha yüksek bulunmuştur.
Maksimum sürekli çalışma sıcaklığı:
- HCK-GL: 100°C (yağ, su, glikol bazlı çözeltiler ile).
- HCK-GL-SST: 130°C (yağ, su, glikol bazlı çözeltiler ile). Laboratuvar testlerinde bu göstergeler 5/6 bar basınç değerleri ile uzun saatler boyunca 150/160°C'ye kadar sıcaklıklara mükemmel direnç göstermiştir.
Diğer sıvılar ile farklı basınç ve sıcaklık koşulları altında kullanmak için, ELESA Teknik Departmanı ile iletişime geçin.
Her durumda, mevcut çalışma şartları altında ürünün uyumluluğunu onaylamanızı tavsiye ederiz.
Diğer uygulamalar
Talep üzerine özel uygulamalar
- Maksimum 70°C'de kullanım için transparan metilmatakrilattan (PMMA) yapılmış destek seviyesi penceresi.
- Poliamid bazlı teknopolimer mastar (HCK.127'den başlayan), kırmızı renkte.
- Özel uygulamalar, viskoz sıvılar ve yüksek sıcaklıklar için AISI 316 paslanmaz çelik spiralli NBR şamandıra (HCK.176'dan), siyah renk.
- 1444 mm'ye kadar seviye görüşlü (e) göstergeler ve 1.500 mm'ye kadar delik merkezi mesafeli (f) tespit delikleri.
- Müşterinin ihtiyacına göre özel malzemeden yapılmış paketleme halkaları.
- Kırmızı ölçüm çizgili dahili termometre (HCK.127'den).
- Sıvı ile doğrudan temasta bulunan problu harici ölçekli termometre.

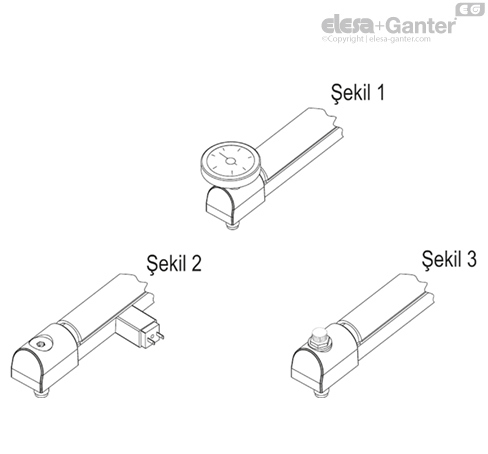

- Göstergenin dışlanmasını gerektiren herhangi bir bakım işlemi için alt montaj ucuna takılacak olan nikel kaplı pirinç tapalı özel vida (Şekil 3).
Talep üzerine aksesuarlar (ayrıca sipariş verilir)
SLCK elektrikli seviye sensörü (Şekil 2, HCK.127'den), gerekirse sağ (DX) veya sol (SX) bağlantılar, normalde kapalı (NC) veya normalde açık (NO) kontaklar ile göstergenin ekseni boyunca monte edilebilir.
