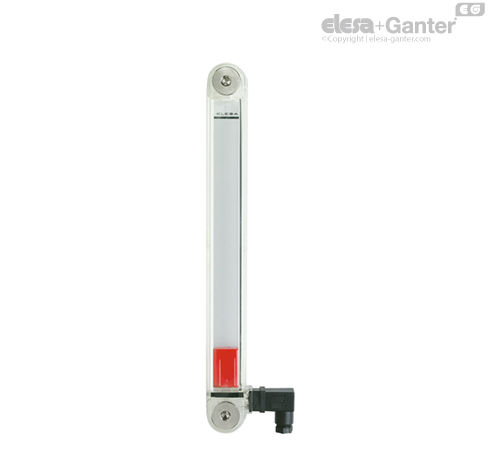

Transparan poliamid bazlı (PA-T) teknopolimer. Şoklara, solventlere, katkılı yağlara, alifatik ve aromatik hidrokarbonlar, petrol, gaz yağı, fosforik esterlere yüksek derecede dirençlidir.
Alkol veya alkol içeren deterjanlar ile temas ettirmekten kaçının.
Altıgen soketli nikel kaplı pirinç.
NBR sentetik kauçuk O-Halka.
Yağ seviyesi vida ekseninden (boyut 1) minimum 40 mm ayara düştüğü zaman elektrik kontağını etkinleştirmesi için bir dahili mıknatıs parçasına sahip, poliamid bazlı (PA) teknopolimer kırmızı renkte.
Su geçirmez, siyah renkte, yerleşik röleli (dil).
Doğru montaj için bakınız Uyarılar.
Su püskürmelerine karşı koruma içeren sağ çıkış (uyarınca IP 65 koruma sınıfı EN 60529 tablo-).
Beyaz laklı alüminyum. Uygun dış arka yuvaya yerleştirme, sıvı ile direkt temasa karşı en iyi korumayı garanti eder.
Seviye çizgileri ya da yazıların eklenmesi için montajdan önce çıkartılabilir.
80°C (yağ ile).
Kısa süreli bir zamanda 23°C'de CB68 mineral yağ tipi (ISO 3498 uyarınca) ile yürütülen laboratuvar testlerinde kaynak yeri: 14 bara (HCY.76), 9 bara (HCY.127) ve 8 bara (HCY.254) kadar dayandı.
Diğer sıvılar ile farklı basınç ve sıcaklık koşulları altında kullanmak için, ELESA Teknik Departmanı ile iletişime geçin.
Her durumda, mevcut çalışma şartları altında ürünün uyumluluğunu onaylamanızı tavsiye ederiz.
| Elektriksel özellikler | MIN seviye sensörü |
| Gerdirme beslemesi | AC/DC |

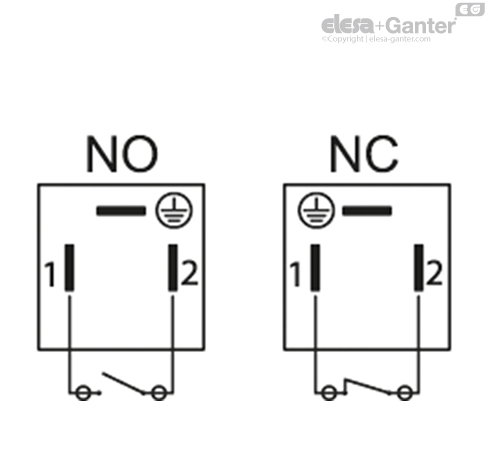

| Elektrik kontakları | NO normalde açık NC normalde kapalı |
| Maksimum uygulanabilir gerilim | NC: 150 Vac, 150 Vdc NO: 230 Vac, 230 Vdc |
| Maksimum değiştirilebilir açılma kapasitesi | NC: 1A NO: 2A |
| Maksimum değiştirilebilir güç | NC: 20 W / 20 V.A. NO: 40 W / 40 V.A. |
| Kablo rakoru | Sf 7 (Ø 6 veya 7 mm kablo kılıfı içindeki kablolar için) |
| İletken kesiti | Maks. 1.5 mm2 |
| Bu göstergeyi manyetik alanların yakınına monte etmeyin. | |
