Ana özellikler
Malzeme
Transparan poliamid bazlı (PA-T) teknopolimer. Şoklara, solventlere, katkılı yağlara, alifatik ve aromatik hidrokarbonlar, petrol, gaz yağı, fosforik esterlere yüksek derecede dirençlidir.
Vidalar, somunlar ve contalar
Galvanizli çelik.
Paketleme halkaları
NBR sentetik kauçuk O-Halka.
Conta halkası uygulama yüzeyinin önerilen pürüzlülüğü Ra = 3 µm.
Mastar
Yağ seviyesi minimuma düştüğünde elektrik kontağını aktive etmek için dahili manyetik parçalı, siyah renkli, poliamid bazlı (PA) genşletilmiş teknolopolimer; alttaki somunun merkezinden yaklaşık 50 mm uzağa yerleştirilmiş alarm eşiği (mineral yağ tipi CB68 varlığında, ISO 3498 uyarınca 23°C'de).
Sensör braketi
Siyah renkte, iki pimli konnektöre bağlanmış iletken ile yerleşik röleli (dilli), su geçirmez polipropilen bazlı (PP) teknolopolimer.
Doğru montaj için bakınız Uyarılar.

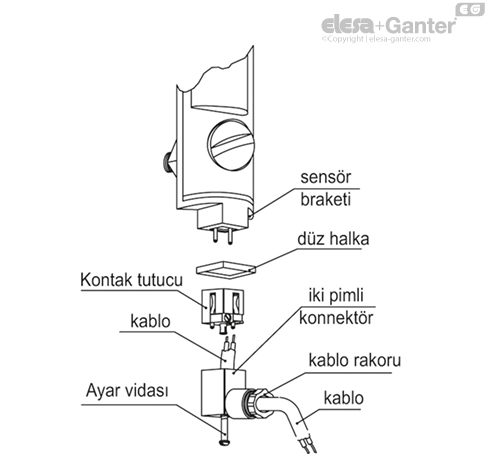

Döner iki pimli konnektör
Dahili kablo rakorlu ve temas noktası tutuculu. Ön veya arka çıkış (sağ veya sol), su püskürmelerine karşı koruma içerir (uyarınca IP 65 koruma sınıfı EN 60529 tablo-).
Kontrast ekran
Beyaz laklı alüminyum. Uygun dış arka yuvaya yerleştirme, sıvı ile direkt temasa karşı en iyi korumayı garanti eder.
Kurulumdan önce, işaret ve sözcüklerin (örneğin MAX-MIN) gerekli konumlara gelmesi için çıkartılabilir.
Standart Uygulama

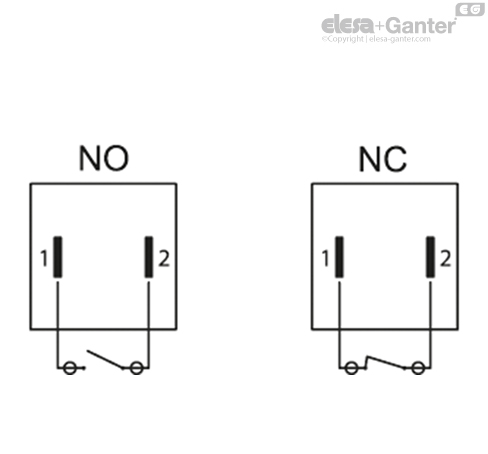

- Normalde kapalı olan elektrik kontağı ile beraber.
Montaj
Haznenin içerisinden sabitleme yapılamadığında ve duvarlar yeterli kalınlıkta olmadığında, vidalar şunlarla birlikte kullanılabilir Hızlı Montaj Kiti-.
Maksimum sürekli çalışma sıcaklığı
90°C (yağ ile).
Genel bilgiler
Özellikler ve performanslar
Görsel kontrole ek olarak HCX-E destek seviyesi göstergesi, yağ seviyesi minimum seviyeye düştüğü zaman bir elektrik sinyali oluşturur.
Kusursuz bir sızdırmazlık için ultrasonik kaynak.
Kenar pozisyonlardan bile maksimum sıvı seviyesi görünürlüğü.
Seviye görünürlüğü ve sıcaklık okuması lens etkisi ile büyütülür.
Teknik veriler
Kısa süreli bir zamanda 23°C'de CB68 mineral yağ tipi ile yürütülen laboratuvar testlerinde kaynak yeri 13 bara kadar dayanmıştır.
Diğer sıvılar ile farklı basınç ve sıcaklık koşulları altında kullanmak için, ELESA Teknik Departmanı ile iletişime geçin.
Her durumda, mevcut çalışma şartları altında ürünün uyumluluğunu onaylamanızı tavsiye ederiz.
