Genel bilgiler
Özellikler

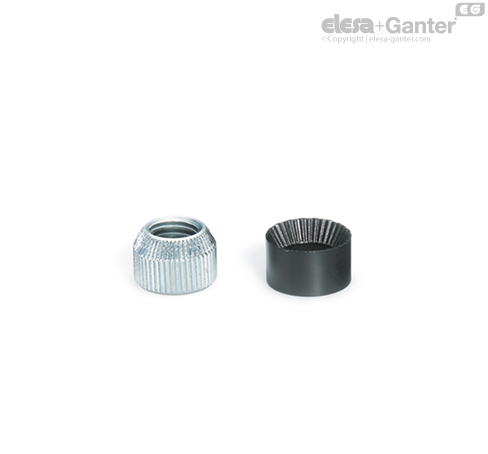

FM kiti (hızlı montaj kiti), somunlar haznenin içerisinden takılamadığında dıştan takılmak için seviye göstergeleri HCX. serisinin montajı için tasarlanmıştır.
Kullanım talimatları
Göstergenin FM Kiti ile montajı (hızlı montaj kiti)
- Delikleri d1 tabloda belirtildiği gibi düzenleyin ve plakadaki deliklerde, özellikle de haznenin içerisinde, çapak olmadığından emin olun.
- HCX. göstergeden somunları sökün ve standart uygulama ile temin edilen contaları çıkartın, paketleme halkasını içeriye koyun ve somunları sıkıştırın (h1 kalınlığa uygun olarak O halkalı ya da O halkasız
- Göstergeyi hazneye takmadan önce, somunu paketleme halkasının karşısında elinizle hafifçe sıkın.
Göstergeyi demonte ederken somunun hazneye düşmesini engellemek için vidanın dişli ucunu hafifçe deforme etmeniz tavsiye edilir.
- Göstergeyi hazneden çıkartmak için, göstergenin plastik parçasını baskı altında tutarak (çekme) vidayı bir dönüşün 3/4'ü kadar döndürün.
