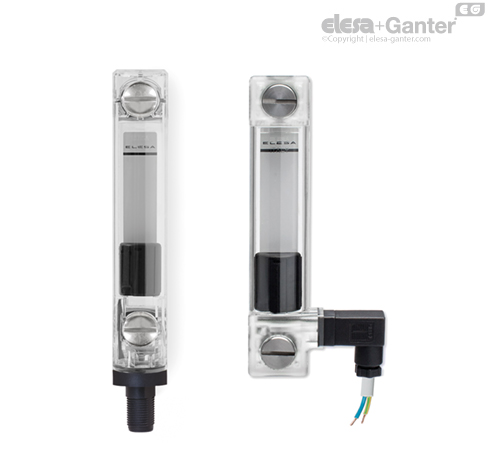

HCV-E-S
Elektrikli seviye göstergeleri
MIN elektrikli seviye sensörü, sıcaklık sensörü ve probu, transparan teknopolimer ile
MIN elektrikli seviye sensörü, sıcaklık sensörü ve probu, transparan teknopolimer ile
Malzeme
Transparan poliamid bazlı (PA-T) teknopolimer. Şoklara, solventlere, katkılı yağlara, alifatik ve aromatik hidrokarbonlar, petrol, gaz yağı, fosforik esterlere yüksek derecede dirençlidir.
Alkol veya alkol içeren deterjanlar ile temas ettirmekten kaçının.
Vidalar, somunlar ve pullar
Galvanizli çelik.
Paketleme halkaları
NBR sentetik kauçuk O-halka vida ve hazne duvarlarına tutturmak için adım şeklinde.
Conta halkası uygulama yüzeyinin önerilen pürüzlülüğü Ra = 3 µm.
Mastar
Cam elyaf takviyeli poliamid esaslı (PA) teknopolimer, siyah renkli, temas eşiğine ulaştığında elektrik kontağını etkinleştirmek için dahili manyetik elemanlı şamandıra çizimde gösterilmiştir. (ISO 3498'e göre CB68 mineral yağ tipine atıfta bulunur, sıcaklık 23°C).
Şamandıra, 800 kg/m3’ten daha yüksek yoğunlukları olan sıvılarla sağlanır.
Erkek konnektörlü braket
Mükemmel şekilde su geçirmez, iki çıkış iletkenli (NO ve NC versiyonu) röleyi (reed) ve/veya MAX sıcaklık sensörünü (80°C) ve/veya sıcaklık probunu yerleşik olarak içerir.
- DIN 43650 C konnektör, cam elyafıyla güçlendirilmiş poliamid bazlı (PA) teknopolimer, siyah renk.
- 4 kutuplu M12x1 konnektör, cam elyafıyla güçlendirilmiş poliamid bazlı (PA) dişleri olan, UL-94-V0 sertifikalı kendiliğinden sönen teknopolimer, siyah renkte, mat kaplamalı.
Doğru montaj için bakınız Uyarılar.
Dişi konnektör (DIN 43650 C)
Dahili kablo rakoru ve kontak tutucu ile. Su spreylerine karşı koruma sağlayan ön veya eksenel çıkış (yüksek veya alçak) (tabloya göre IP 65 koruma sınıfı. EN 60529).
Kontrast ekran
Beyaz laklı alüminyum. Uygun dış arka yuvaya yerleştirme, sıvı ile direkt temasa karşı en iyi korumayı garanti eder.
Kurulumdan önce, işaret ve sözcüklerin (örneğin MAX-MIN) gerekli konumlara gelmesi için çıkartılabilir.
Standart uygulamalar
Bkz. Konfigürasyon tablosu.
Maksimum sürekli çalışma sıcaklığı
90°C (yağ ile).
Özellikler ve performanslar
Görsel seviye göstergesine ek olarak HCV-E-S seviye göstergeleri de, minimum sıvı seviyesine ulaşıldığında bir elektrik sinyali üretir.
HCV-E-ST göstergeleri ayrıca maksimum ön ayarlı sıcaklık değerine (80°C) ulaşıldığında bir elektrik sinyali üretir.
HCV-E-STL göstergeleri yağ sıcaklığının bir analog elektrik sinyalini sağlar.
Yanal konnektörün çıkışı, sensörün müdahale seviyesini en aza indirmeye olanak tanır.
Kusursuz bir sızdırmazlık için ultrasonik kaynak.
Kenar pozisyonlardan bile maksimum sıvı seviyesi görünürlüğü.
Sıvı seviyesinin daha iyi görülmesi için lens etkisi.

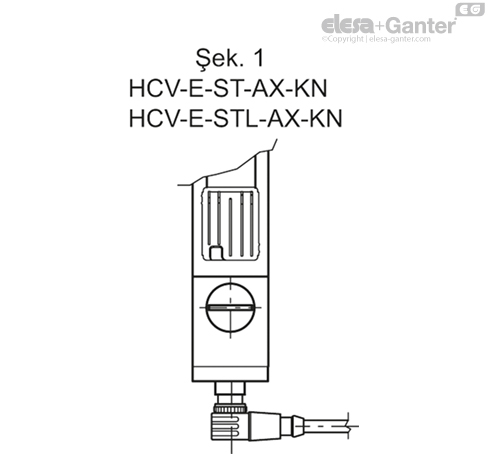

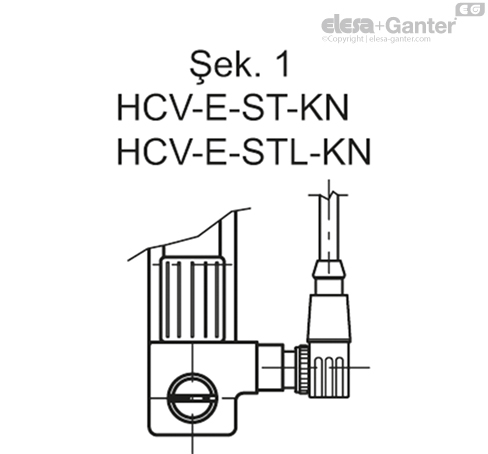

Açılı konnektörle uzatma yapılması halinde, kablo çıkış yönü Şekil 1’de gösterilmiştir.
Teknik veriler
Sınırlı bir süre boyunca 23°C'de mineral yağı CB68 (ISO 3498'e göre) ile yapılan laboratuvar testlerinde kaynak dayanımı; 18 bar (HCV.76) 18 bar (HCV.127) 12 bar (HCV.254).
Mineral yağlar haricindeki sıvılar ile farklı basınç ve sıcaklık koşulları altında kullanmak için, ELESA Teknik Departmanı ile iletişime geçin.
Her durumda, mevcut çalışma şartları altında ürünün uyumluluğunu onaylamanızı tavsiye ederiz.
Sensörlerin işlevi
- NO: minimum ve/veya 80°C ön ayarlı sıcaklığa ulaşıldığında elektrik kontağı kapanır.
- NC: minimum ve/veya 80°C ön ayarlı sıcaklığa ulaşıldığında elektrik kontağı açılır.
Elektrikli sıcaklık probunun işleyişi (STL)
Sıcaklık sondasının çalışma prensibi, bir platin parçanın direnç değişiminin ölçülmesidir. 100 ohm = 0°C, 138,4 ohm = 100°C.
Sıcaklık (T) ve direnç (R) arasındaki fonksiyon, küçük bir sıcaklık aralığında yaklaşık olarak doğrusaldır: örneğin, bunun 0° ila 100°C aralığında doğrusal olduğunu düşünürsek, 50°C'de hata 0,4°C olur.

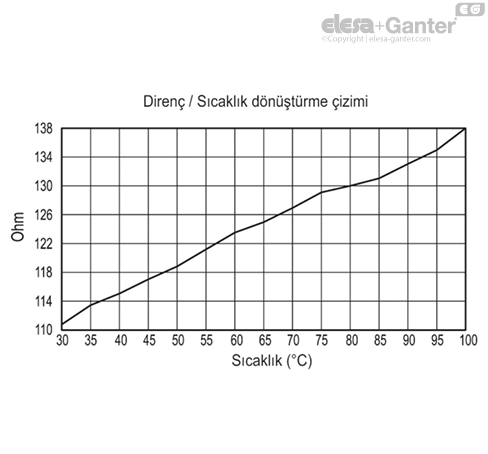

Hassas bir ölçüm için, doğru sıcaklığı sağlamak amacıyla direnci doğrusallaştırmak gereklidir. Direnç ve sıcaklık arasındaki en yeni tanım Uluslararası Sıcaklık Standardı 90 (ITS-90)'dır. Doğrudan kontaklar üzerindeki direnç değerinin ölçüldüğü laboratuvar testlerinde elde edilen direnç ve sıcaklık arasındaki fonksiyon grafikte gösterilmektedir. Yine de, hem ısı dağılımı hem de kablo direncini dengelemek için sistemin ayarlanması önerilir.
1°C’lik sıcaklık değişimi, prob direncinde 0,384 ohm’luk bir değişime neden olur. Bu nedenle, direnç ölçümünde en küçük hata bile (örneğin, proba giden kabloların direnci dikkate alınmamışsa) sıcaklık ölçümünde büyük bir hataya neden olabilir.
Düşük sinyal seviyeleri nedeniyle kabloların, elektrik kablolarından, motorlardan, ana şalterlerden ve manyetik veya elektrik gürültüsü yayabilen diğer cihazlardan uzak tutulması önemlidir. Ekranın bir ucu topraklanmış olan ekranlı kablo kullanmak, girişimi azaltmaya yardım edebilir.
Ayrıca uzun bağlantı kabloları kullanılıyorsa, sinyal ölçümünün ve alıcı cihazın, kabloların kendilerinin direncini telafi edecek şekilde tasarlandıklarından emin olun.
| HCV-E-ST - HCV-E-ST-KN - HCV-E-ST-AX - HCV-E-ST-AX-KN | ||
| Elektriksel özellikler | MIN seviye sensörü | |
| Güç kaynağı | AC/DC | |
| Elektrik kontakları | NO normalde açık NC normalde kapalı | |
| Maksimum uygulanabilir gerilim | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140Vac, 150 Vdc | ||
| 30 Vac, 30 Vdc | KN | |
| Voltaj aralığı (Tip KN) | <30 Vac, <30 Vdc | |
| Maksimum anahtarlama akımı | 1 A | |
| Maksimum akım | NO: 1.2A NC: 2A | |
| Maksimum değiştirilebilir güç | NO: 10 Va NC: 20 Va | |
| Kablo rakoru (yalnızca HCV-E-ST - HCV-E-ST-AX) | Sf 7 (Ø 6 veya 7 mm kablo kılıfı içindeki kablolar için) | |
| İletkenlerin en kesiti (yalnızca HCV-E-ST - HCV-E-ST-AX) | Maks. 1.5 mm2 | |
| Konnektör (yalnızca HCV-E-ST-KN - HCV-E-STL-AX-KN) | M12x1 | |
| Bu göstergeyi manyetik alanların yakınına monte etmeyin. | ||
| HCV-E-ST - HCV-E-ST-KN - HCV-E-ST-AX - HCV-E-ST-AX-KN | ||
| Elektriksel özellikler | MAX sıcaklık sensörü | |
| Güç kaynağı | AC/DC | |
| Elektrik kontakları | NO normalde açık NC normalde kapalı | |
Gerilim / Maksimum akım | 250 Vac - 2 A | (direnç gösteren yükler) DIN 43650 C |
| 115 Vac- 3A | ||
| 24 Vdc - 3 A | ||
| 12 Vdc - 4 A | ||
| 30 Vac, 30 Vdc | KN | |
| Voltaj aralığı (Tip KN) | <30 Vac, <30 Vdc | |
| Minimum akım | 500 mA | |
| Kablo rakoru (yalnızca HCV-E-ST - HCV-E-ST-AX) | Sf 7 (Ø 6 veya 7 mm kablo kılıfı içindeki kablolar için) | |
| İletkenlerin en kesiti (yalnızca HCV-E-ST - HCV-E-ST-AX) | Maks. 1.5 mm2 | |
| Konnektör (yalnızca HCV-E-ST-KN - HCV-E-ST-AX-KN) | M12x1 | |
| Bu göstergeyi manyetik alanların yakınına monte etmeyin. | ||
| HCV-E-STL - HCV-E-STL-KN - HCV-E-STL-AX - HCV-E-STL-AX-KN | ||
| Elektriksel özellikler | MIN seviye sensörü | |
| Güç kaynağı | AC/DC | |
| Elektrik kontakları | NO normalde açık NC normalde kapalı | |
| Maksimum uygulanabilir gerilim | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140 Vac, 150 Vdc | ||
| 30 Vac, 30 Vdc | KN | |
| Voltaj aralığı (Tip KN) | <30 Vac, <30 Vdc | |
| Maksimum anahtarlama akımı | 1 A | |
| Maksimum akım | NO: 1.2A NC: 2A | |
| Maksimum değiştirilebilir güç | NO: 10 Va NC: 20 Va | |
| Kablo rakoru (yalnızca HCV-E-STL - HCV-E-STL-AX) | Sf 7 (Ø 6 veya 7 mm kablo kılıfı içindeki kablolar için) | |
| İletkenlerin en kesiti (yalnızca HCV-E-STL - HCV-E-STL-AX) | Maks. 1.5 mm2 | |
| Konnektör (yalnızca HCV-E-STL-KN - HCV-E-STL-AX-KN) | M12x1 | |
| Bu göstergeyi manyetik alanların yakınına monte etmeyin. | ||
| HCV-E-STL - HCV-E-STL-KN - HCV-E-STL-AX - HCV-E-STL-AX-KN | |
| Elektriksel özellikler | Sıcaklık probu |
| Güç kaynağı | AC/DC |
| Maksimum akım | 1mA |
| Kablo rakoru (yalnızca HCV-E-STL - HCV-E-STL-AX) | Sf 7 (Ø 6 veya 7 mm kablo kılıfı içindeki kablolar için) |
| İletkenlerin en kesiti (yalnızca HCV-E-STL - HCV-E-STL-AX) | Maks. 1.5 mm2 |
| Konnektör (yalnızca HCV-E-STL-KN - HCV-E-STL-AX-KN) | M12x1 |
| Bu göstergeyi manyetik alanların yakınına monte etmeyin. | |
Talep üzerine özel uygulamalar
- Paslanmaz çelik vida, somun ve pullu seviye göstergeleri.
- HCV.76 seviye göstergeleri, M12 vidalı.
- Seviyesi göstergeleri alkol içeren sıvılar ile kullanım içindir.
- UV dirençli transparan teknopolimer seviye göstergeleri.
- 70°C veya 90°C tetikleme eşiğiyle elektrikli MAX sıcaklık sensörü.
Talep üzerine aksesuarlar
FC.M12x1: 4 kutuplu M12 dişi eksensel konnektörlü uzantılar.

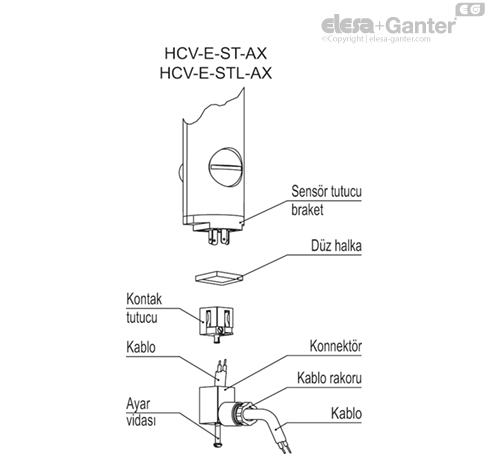

Dişi konnektör montaj talimatları
- Konnektörü yerleştirilen ayar vidasını sökerek göstergedeki konektörü çıkarın, kontak tutucularını çıkartın ve kablo rakorunu gevşetin.

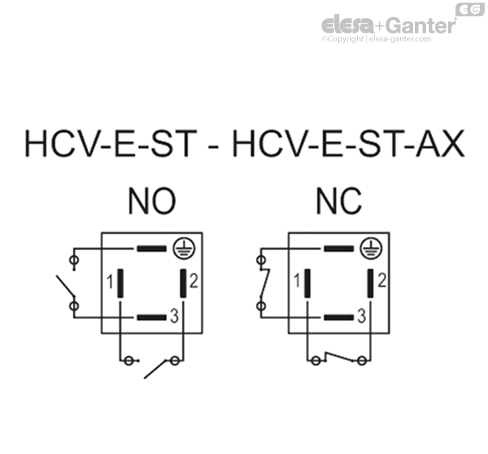

- a) HCV-E-ST: Kabloyu konnektöre (standart konnektör) yerleştirin ve kabloları MIN seviye sensörünün çalışması için 1 ve 2. uçlara, MAX sıcaklık sensörünün çalışması için 3. uca ve topraklama ucuna (4) bağlayın.
- b) HCV-E-STL: Kabloyu konnektöre (standart konnektör) yerleştirin ve kabloları MIN seviye sensörünün çalışması için 1 ve 2. uçlara, MIN sıcaklık probunun çalışması için 3. uca ve topraklama ucuna (4) bağlayın.
- İstenen konumda temas noktası tutucusunu konnektör içerisine bastırarak monte edin.
- Konnektörleri göstergeye vidalayın ve sonra kablo rakorlarını sıkıştırın.
