HCV-E
HCV-E

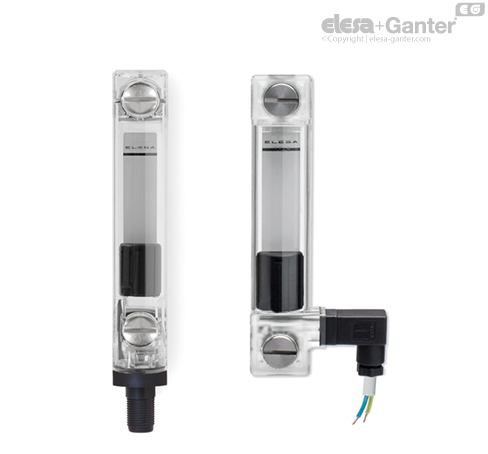

Elektrikli seviye göstergeleri
MIN elektrikli seviye sensörlü, transparan teknopolimer
MIN elektrikli seviye sensörlü, transparan teknopolimer
Ana özellikler
Ana özellikler
Malzeme
Transparan poliamid bazlı (PA-T) teknopolimer. Şoklara, solventlere, katkılı yağlara, alifatik ve aromatik hidrokarbonlar, petrol, gaz yağı, fosforik esterlere yüksek derecede dirençlidir.
Alkol veya alkol içeren deterjanlar ile temas ettirmekten kaçının.
Vidalar, somunlar ve pullar
Galvanizli çelik.
Paketleme halkaları
NBR sentetik kauçuk O-halka vida ve hazne duvarlarına tutturmak için adım şeklinde.
Conta halkası uygulama yüzeyinin önerilen pürüzlülüğü Ra = 3 µm.
Mastar
Cam elyaf takviyeli poliamid esaslı (PA) teknopolimer, siyah renkli, temas eşiğine ulaştığında elektrik kontağını etkinleştirmek için dahili manyetik elemanlı şamandıra çizimde gösterilmiştir. (ISO 3498'e göre CB68 mineral yağ tipine atıfta bulunur, sıcaklık 23°C).
Şamandıra, 800 kg/m3’ten daha yüksek yoğunlukları olan sıvılarla sağlanır.
Erkek konnektörlü braket
Mükemmel şekilde su geçirmez, iki çıkış iletkenli (NO ve NC versiyonu) veya üç iletkenli (SW versiyonu) yerleşik röleli (reed).
- DIN 43650 C konnektör, cam elyafıyla güçlendirilmiş poliamid bazlı (PA) teknopolimer, siyah renk.
- 4 kutuplu M12x1 konnektör, cam elyafıyla güçlendirilmiş poliamid bazlı (PA) dişleri olan, UL-94-V0 sertifikalı kendiliğinden sönen teknopolimer, siyah renkte, mat kaplamalı.
Doğru montaj için bakınız Uyarılar.
Dişi konnektör (DIN 43650 C)
Dahili kablo rakoru ve kontak tutucu ile. Su spreylerine karşı koruma sağlayan ön veya eksenel çıkış (yüksek veya alçak) (tabloya göre IP 65 koruma sınıfı. EN 60529).
Kontrast ekran
Beyaz laklı alüminyum. Uygun dış arka yuvaya yerleştirme, sıvı ile direkt temasa karşı en iyi korumayı garanti eder.
Kurulumdan önce, işaret ve sözcüklerin (örneğin MAX-MIN) gerekli konumlara gelmesi için çıkartılabilir.
Standart uygulamalar
Bkz. Konfigürasyon tablosu.
Maksimum sürekli çalışma sıcaklığı
90°C (yağ ile).
Genel bilgiler
Özellikler ve performanslar
Görsel seviye göstergesine ek olarak HCV-E seviye göstergeleri de, minimum sıvı seviyesine ulaşıldığında bir elektrik sinyali üretir.
Yanal konnektörün çıkışı, sensörün müdahale seviyesini en aza indirmeye olanak tanır.
Kusursuz bir sızdırmazlık için ultrasonik kaynak.
Kenar pozisyonlardan bile maksimum sıvı seviyesi görünürlüğü.
Sıvı seviyesinin daha iyi görülmesi için lens etkisi.

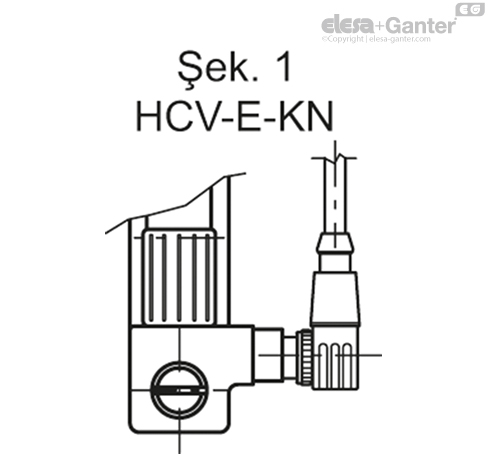

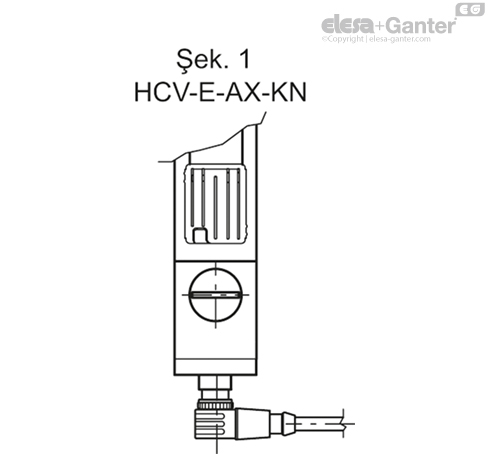

Açılı konnektörle uzatma yapılması halinde, kablo çıkış yönü Şekil 1’de gösterilmiştir.
Teknik veriler
Sınırlı bir süre boyunca 23°C'de mineral yağı CB68 (ISO 3498'e göre) ile yapılan laboratuvar testlerinde kaynak dayanımı; 18 bar (HCV.76) 18 bar (HCV.127) 12 bar (HCV.254).
Mineral yağlar haricindeki sıvılar ile farklı basınç ve sıcaklık koşulları altında kullanmak için, ELESA Teknik Departmanı ile iletişime geçin.
Her durumda, mevcut çalışma şartları altında ürünün uyumluluğunu onaylamanızı tavsiye ederiz.
Elektriksel özellikler

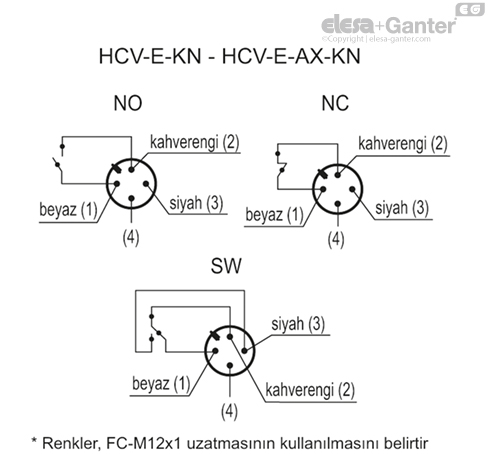

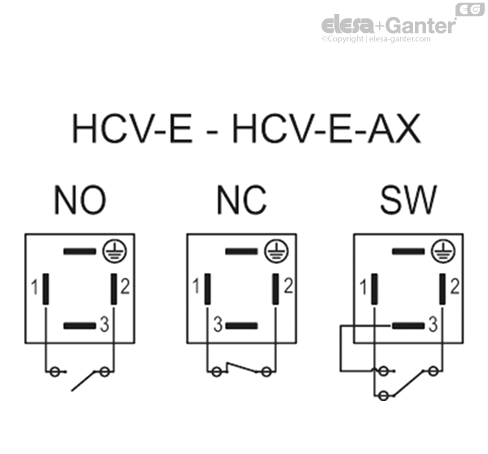

Sensörlerin işlevi
- NO: minimum seviyeye ulaşıldığında elektrik kontağı kapanır.
- NC: minimum seviyeye ulaşıldığında elektrik kontağı açılır.
- SW (elektrik değiştirme kontağı): elektrik kontağı iki uç arasında geçiş yapar.
| Elektriksel özellikler | MIN seviye sensörü | |
|---|---|---|
| Güç kaynağı | AC/DC | |
| Elektrik kontakları | NO normalde açık NC normalde kapalı SW değiştirme kontağı | |
| Maksimum uygulanabilir gerilim | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140 Vac, 150 Vdc | ||
| SW: 140 Vac, 150 Vdc | ||
| 30 Vac, 30Vdc | KN | |
| Voltaj aralığı (Tip KN) | <30 Vac, <30Vdc | |
| Maksimum anahtarlama akımı | 1 A | |
| Maksimum akım | NO: 1.2A NC: 2A SW: 2A | |
| Maksimum değiştirilebilir güç | NO: 10 Va NC: 20 Va SW: 20 Va | |
| Kablo rakoru (yalnızca HCV-E - HCV-E-AX) | Sf 7 (Ø 6 veya 7 mm kablo kılıfı içindeki kablolar için) | |
| İletken en kesiti (yalnızca HCV-E - HCV-E-AX) | Maks. 1.5 mm2 | |
| Konnektör (yalnızca HCV-E-KN - HCV-E-AX) | M12x1 | |
| Bu göstergeyi manyetik alanların yakınına monte etmeyin. | ||
Diğer uygulamalar
Talep üzerine özel uygulamalar
- Paslanmaz çelik vida, somun ve pullu seviye göstergeleri.
- HCV.76 seviye göstergeleri, M12 vidalı.
- Seviyesi göstergeleri alkol içeren sıvılar ile kullanım içindir.
- UV dirençli transparan teknopolimer seviye göstergeleri.
Talep üzerine aksesuarlar
Talep üzerine aksesuarlar
FC.M12x1: 4 kutuplu M12 dişi eksensel konnektörlü uzantılar.
Kullanım talimatları

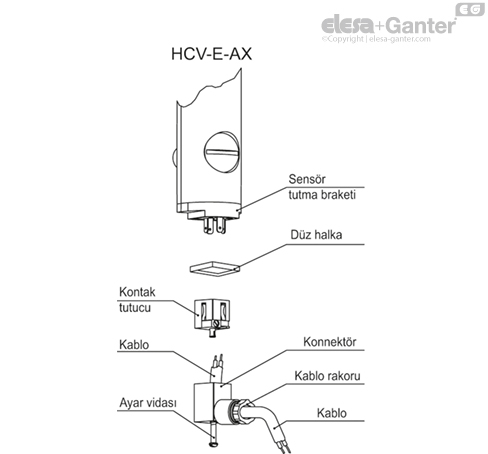

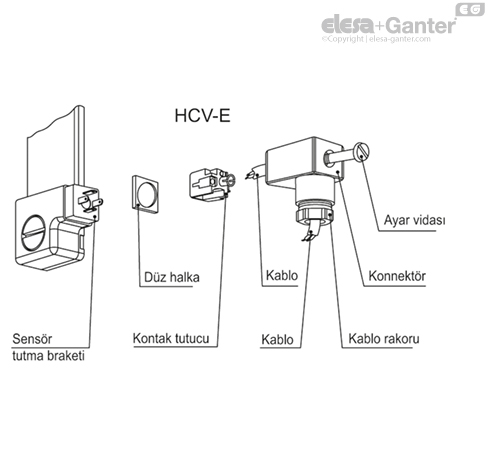

Dişi konnektör montaj talimatları
- Konnektörü yerleştirilen ayar vidasını sökerek göstergedeki konektörü çıkarın, kontak tutucularını çıkartın ve kablo rakorunu gevşetin.
- Kabloyu konnektöre (standart konnektör) kaydırın ve kabloları kontak tutacağının 1 ve 2 numaralı terminallerine (NO ve NC versiyonu) veya 1, 2 ve 3'e (SW versiyonu) bağlayın.
- İstenen konumda temas noktası tutucusunu konnektör içerisine bastırarak monte edin.
- Konnektörleri göstergeye vidalayın ve sonra kablo rakorlarını sıkıştırın.
