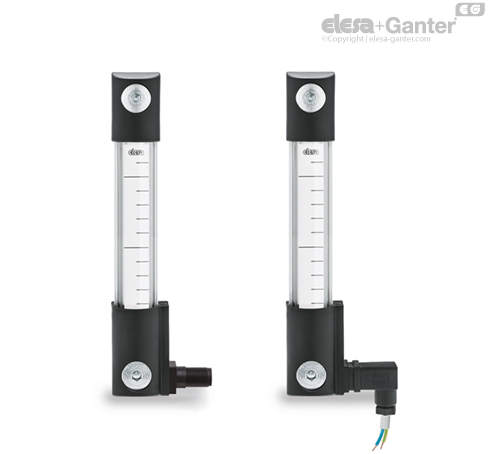

HCK-S
Elektrikli seviye göstergeleri
sıcaklık sensörlü veya problu
sıcaklık sensörlü veya problu
Montaj uçları
Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer, siyah renkte.
Destek
Doğal renkte alüminyum.
Dereceli kontrast ekranı
Beyaz laklı alüminyum. Seviye çizgileri ve kelimelerinin yerleştirilmesine izin vermek için montajdan önce çıkartılabilir.
Erkek konnektörlü braket
Mükemmel şekilde su geçirmez, MAX sıcaklık sensörlü (80°C) ve/veya sıcaklık problu.
- DIN 43650 C konnektör, cam elyafıyla güçlendirilmiş poliamid bazlı (PA) teknopolimer, siyah renk.
- 4 kutuplu M12x1 konnektör, cam elyafıyla güçlendirilmiş poliamid bazlı (PA) dişleri olan, UL-94-V0 sertifikalı kendiliğinden sönen teknopolimer, siyah renkte, mat kaplamalı.
Doğru montaj için bakınız Uyarılar.
Dişi konnektör (DIN 43650 C)
Dahili kablo rakoru ve kontak tutucu ile. Su spreylerine karşı koruma sağlayan ön veya eksenel çıkış (yüksek veya alçak) (tabloya göre IP 65 koruma sınıfı. EN 60529).
Standart uygulamalar

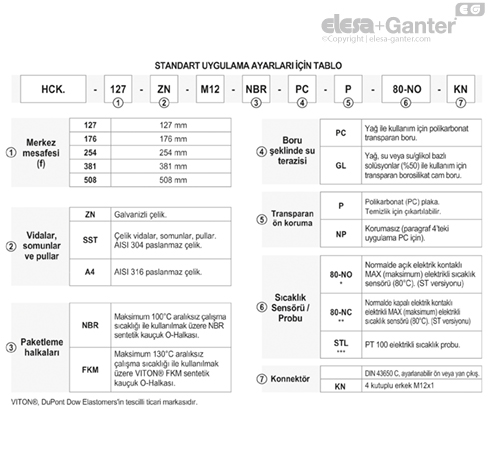

Bkz. Konfigürasyon tablosu.
Özellikler ve uygulamalar
Yanal konnektörün çıkışlı HCK-S seviye göstergeleri, sensörün müdahale seviyesini en aza indirmeye olanak tanır.

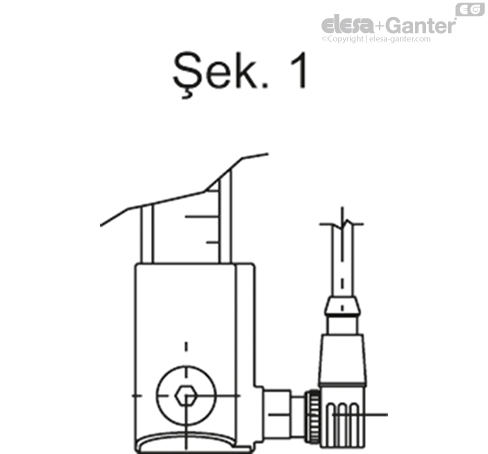

Açılı konnektörle uzatma yapılması halinde, kablo çıkış yönü Şekil 1’de gösterilmiştir.
Teknik veriler
HCK için mineral yağ tip CB68 (ISO 3498'e uygun) ve HCK-GL için mineral yağ tip CB68 (ISO 3498'e uygun) su veya su/glikol bazlı solüsyonlar (%50) ile 23°C'de nispeten sınırlı bir süreyle yapılan laboratuvar testlerinde, direnç değerleri 35 bar'dan çok daha yüksek bulunmuştur.
Diğer sıvılar ile farklı basınç ve sıcaklık koşulları altında kullanmak için, ELESA Teknik Departmanı ile iletişime geçin.
Her durumda, mevcut çalışma şartları altında ürünün uyumluluğunu onaylamanızı tavsiye ederiz.
MAX sıcaklık sensörünün işlevi
- NO: önceden ayarlanmış 80°C sıcaklığa ulaşıldığında elektrik kontağı kapanır.
- NC: önceden ayarlanmış 80°C sıcaklığa ulaşıldığında elektrik kontağı açılır.
| Elektriksel özellikler | MAX sıcaklık sensörü | |
|---|---|---|
| Güç kaynağı | AC/DC | |
| Elektrik kontakları | NO normalde açık NC normalde kapalı | |
Gerilim / Maksimum akım | 250 Vac - 2 A | (direnç gösteren yükler) DIN 43650 C |
| 115 Vac - 3A | ||
| 24 Vdc - 3 A | ||
| 12 Vdc - 4 A | ||
| 30 Vac, 30 Vdc | KN | |
| Voltaj aralığı (Tip KN) | <30 Vac, <30 Vdc | |
| Minimum akım | 50 mA | |
| Kablo rakoru | Sf 7 (Ø 6 veya 7 mm kablo kılıfı içindeki kablolar için) | |
| İletken kesiti | Maks. 1.5 mm2 | |
Elektrikli sıcaklık probunun işleyişi (STL)
Sıcaklık sondasının çalışma prensibi, bir platin parçanın direnç değişiminin ölçülmesidir. 100 ohm = 0°C, 138,4 ohm = 100°C.
Sıcaklık (T) ve direnç (R) arasındaki fonksiyon, küçük bir sıcaklık aralığında yaklaşık olarak doğrusaldır: örneğin, bunun 0° ila 100°C aralığında doğrusal olduğunu düşünürsek, 50°C'de hata 0,4°C olur.

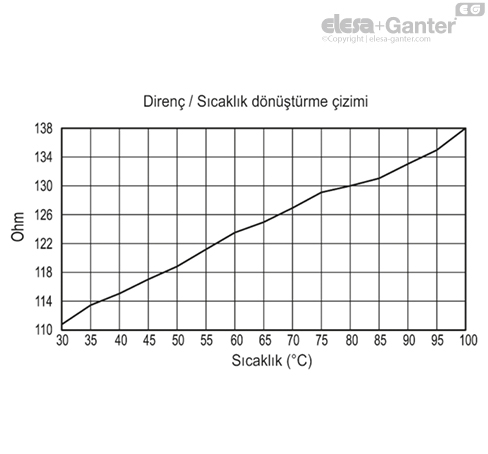

Hassas bir ölçüm için, doğru sıcaklığı sağlamak amacıyla direnci doğrusallaştırmak gereklidir. Direnç ve sıcaklık arasındaki en yeni tanım Uluslararası Sıcaklık Standardı 90 (ITS-90)'dır. Doğrudan kontaklar üzerindeki direnç değerinin ölçüldüğü laboratuvar testlerinde elde edilen direnç ve sıcaklık arasındaki fonksiyon grafikte gösterilmektedir. Yine de, hem ısı dağılımı hem de kablo direncini dengelemek için sistemin ayarlanması önerilir.
1°C’lik sıcaklık değişimi, prob direncinde 0,384 ohm’luk bir değişime neden olur. Bu nedenle, direnç ölçümünde en küçük hata bile (örneğin, proba giden kabloların direnci dikkate alınmamışsa) sıcaklık ölçümünde büyük bir hataya neden olabilir.
Düşük sinyal seviyeleri nedeniyle kabloların, elektrik kablolarından, motorlardan, ana şalterlerden ve manyetik veya elektrik gürültüsü yayabilen diğer cihazlardan uzak tutulması önemlidir. Ekranın bir ucu topraklanmış olan ekranlı kablo kullanmak, girişimi azaltmaya yardım edebilir.
Ayrıca uzun bağlantı kabloları kullanılıyorsa, sinyal ölçümünün ve alıcı cihazın, kabloların kendilerinin direncini telafi edecek şekilde tasarlandıklarından emin olun.
| Elektriksel özellikler | Sıcaklık probu |
| Güç kaynağı | AC/DC |
| Maksimum akım | 1mA |
| Kablo rakoru | Sf 7 (Ø 6 veya 7 mm kablo kılıfı içindeki kablolar için) |
| İletken kesiti | Maks. 1.5 mm2 |
| Bu göstergeyi manyetik alanların yakınına monte etmeyin. | |
Talep üzerine özel uygulamalar
- Maksimum 70°C'de kullanım için transparan metilmatakrilattan (PMMA) yapılmış destek seviyesi penceresi.
- 1429 mm'ye kadar seviye görüşlü (kota) göstergeler ve 1500 mm'ye kadar merkezi mesafeli (f) tespit delikleri olan göstergeler.
- Müşterinin ihtiyacına göre özel malzemeden yapılmış paketleme halkaları.
- Göstergenin çıkarılmasını gerektiren bakım çalışmaları için alt montaj ucuna takılacak nikel kaplamalı pirinç yivli özel vida.
Talep üzerine aksesuarlar

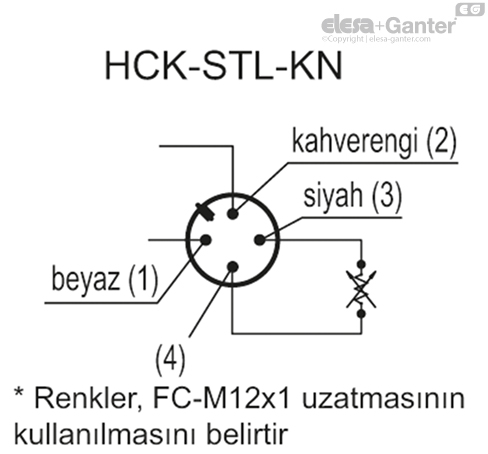

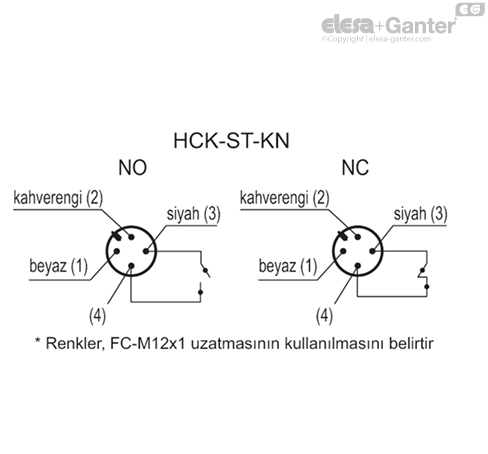

FC.M12x1: 4 kutuplu M12 dişi eksensel konnektörlü uzantılar.
Dişi konnektör montaj talimatları
- Konnektörü yerleştirilen ayar vidasını sökerek göstergedeki konektörü çıkarın, kontak tutucularını çıkartın ve kablo rakorunu gevşetin.

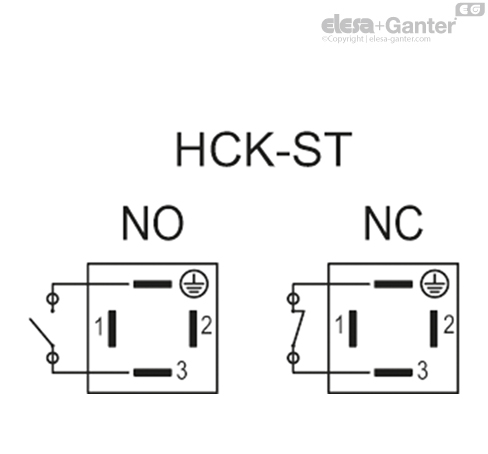

- a) HCK-ST: kabloyu konnektöre (standart konnektör) yerleştirin ve MAX sıcaklık sensörünün çalışması için kabloları kontak tutucunun 3. ucuna ve topraklamaya (4) bağlayın.

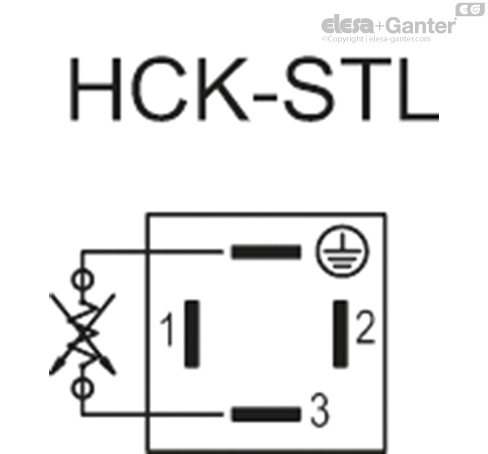

- b) HCK-STL: kabloyu konnektöre (standart konnektör) yerleştirin ve sıcaklık probunun çalışması için kabloları kontak tutucunun 3. ucuna ve topraklamaya (4) bağlayın.
- İstenen konumda temas noktası tutucusunu konnektör içerisine bastırarak monte edin.
- Konnektörleri göstergeye vidalayın ve sonra kablo rakorlarını sıkıştırın.
