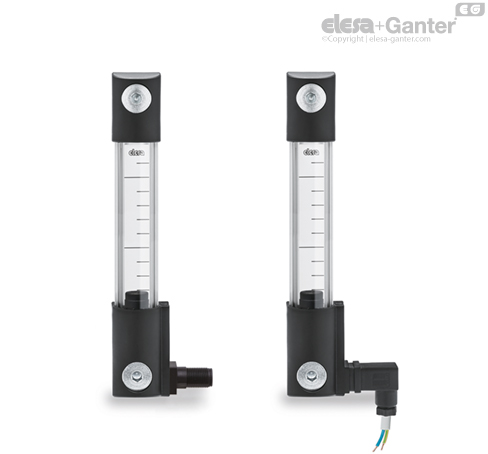

HCK-E-S
Elektrikli seviye göstergeleri
MIN elektrikli seviye göstergeli, sıcaklık sensörlü veya problu
MIN elektrikli seviye göstergeli, sıcaklık sensörlü veya problu

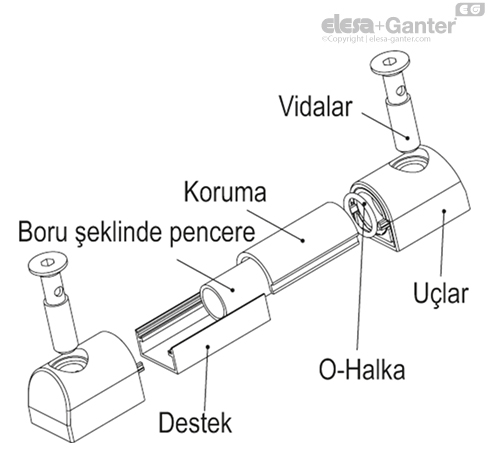

Montaj uçları
Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer, siyah renkte.
Destek
Doğal renkte alüminyum.
Dereceli kontrast ekranı
Beyaz laklı alüminyum. Seviye çizgileri ve kelimelerinin yerleştirilmesine izin vermek için montajdan önce çıkartılabilir.
Mastar
Şamandıra alt vidanın ekseninin yaklaşık 55 mm üzerinde yer alan temas eşiğine ulaştığında elektrik kontağını harekete geçiren dahili manyetik parçalı, siyah renkli, teknopolimer (ISO 3498'e uygun mineral yağ tip CB68, sıcaklık 23°C ile ilgili veriler).

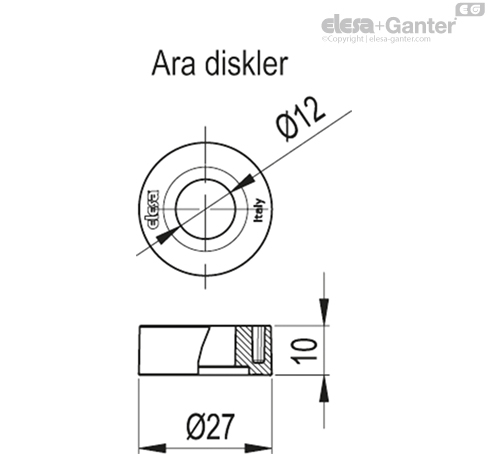

Ara manşonlar
Poliamid bazlı (PA) teknopolimerde. Mıknatıs ve haznenin metal kütlesinin etkileşimini engellemek için haznenin ferromanyetik malzemeden yapıldığı durumlarda gereklidir.
Erkek konnektörlü braket
Mükemmel şekilde su geçirmez, iki çıkış iletkenli (NO ve NC versiyonu) röleyi (reed) ve/veya MAX sıcaklık sensörünü (80°C) ve/veya sıcaklık probunu yerleşik olarak içerir.
- DIN 43650 C konnektör, cam elyafıyla güçlendirilmiş poliamid bazlı (PA) teknopolimer, siyah renk.
- 4 kutuplu M12x1 konnektör, cam elyafıyla güçlendirilmiş poliamid bazlı (PA) dişleri olan, UL-94-V0 sertifikalı kendiliğinden sönen teknopolimer, siyah renkte, mat kaplamalı.
Doğru montaj için bakınız Uyarılar.
Dişi konnektör (DIN 43650 C)
Dahili kablo rakoru ve kontak tutucu ile. Su spreylerine karşı koruma sağlayan ön veya eksenel çıkış (yüksek veya alçak) (tabloya göre IP 65 koruma sınıfı. EN 60529).
Standart uygulamalar

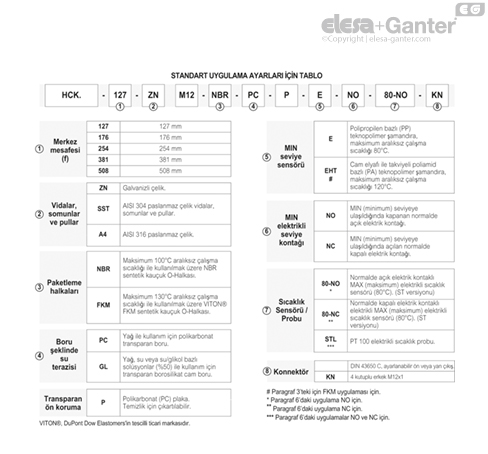

Bkz. Konfigürasyon tablosu.
Özellikler ve performanslar
Yanal konnektörün çıkışlı HCK-E-S seviye göstergesi, sensörün müdahale seviyesini en aza indirmeye olanak tanır.
Açılı konnektörle uzatma yapılması halinde, kablo çıkış yönü Şekil 1’de gösterilmiştir.
Teknik veriler
HCK için mineral yağ tip CB68 (ISO 3498'e uygun) ve HCK-GL için mineral yağ tip CB68 (ISO 3498'e uygun) su veya su/glikol bazlı solüsyonlar (%50) ile 23°C'de nispeten sınırlı bir süreyle yapılan laboratuvar testlerinde, direnç değerleri 35 bar'dan çok daha yüksek bulunmuştur.
Mineral yağlar haricindeki sıvılar ile farklı basınç ve sıcaklık koşulları altında kullanmak için, ELESA Teknik Departmanı ile iletişime geçin.
Her durumda, mevcut çalışma şartları altında ürünün uyumluluğunu onaylamanızı tavsiye ederiz.
MİNİMUM seviye elektrikli sensörün işleyişi
- NO: minimum seviyeye ulaşıldığında elektrik kontağı kapanır.
- NC: minimum seviyeye ulaşıldığında elektrik kontağı açılır.
| HCK-E-ST - HCK-E-ST-KN | |
| Elektriksel özellikler | MIN seviye sensörü |
| Güç kaynağı | AC/DC |
| Elektrik kontakları | NO normalde açık NC normalde kapalı |
| Maksimum uygulanabilir gerilim | NO: 140 Vac, 200 Vdc NC: 140Vac, 150 Vdc |
| Maksimum anahtarlama akımı | 1 A |
| Maksimum akım | NO: 1.2A NC: 2A |
| Maksimum değiştirilebilir güç | NO: 10 Va NC: 20 Va |
| Kablo rakoru (yalnızca HCK-E-ST) | Sf 7 (Ø 6 veya 7 mm kablo kılıfı içindeki kablolar için) |
| İletkenlerin en kesiti (yalnızca HCK-E-ST) | Maks. 1.5 mm2 |
| Konnektör (yalnızca HCK-E-ST-KN) | M12x1 |
| Bu göstergeyi manyetik alanların yakınına monte etmeyin. | |
| HCK-E-STL - HCK-E-STL-KN | |
| Elektriksel özellikler | MIN seviye sensörü |
| Güç kaynağı | AC/DC |
| Elektrik kontakları | NO normalde açık NC normalde kapalı |
| Maksimum uygulanabilir gerilim | NO: 140 Vac, 200 Vdc NC: 140Vac, 150 Vdc |
| Maksimum anahtarlama akımı | 1 A |
| Maksimum akım | NO: 1.2A NC: 2A |
| Maksimum değiştirilebilir güç | NO: 10 Va NC: 20 Va |
| Kablo rakoru (yalnızca HCK-E-STL) | Sf 7 (Ø 6 veya 7 mm kablo kılıfı içindeki kablolar için) |
| İletkenlerin en kesiti (yalnızca HCK-E-STL) | Maks. 1.5 mm2 |
| Konnektör (yalnızca HCK-E-STL-KN) | M12x1 |
| Bu göstergeyi manyetik alanların yakınına monte etmeyin. | |
MAX sıcaklık sensörünün işlevi
- NO: önceden ayarlanmış 80°C sıcaklığa ulaşıldığında elektrik kontağı kapanır.
- NC: önceden ayarlanmış 80°C sıcaklığa ulaşıldığında elektrik kontağı açılır.
| HCK-E-ST - HCK-E-ST-KN | ||
| Elektriksel özellikler | MAX sıcaklık sensörü | |
| Güç kaynağı | AC/DC | |
| Elektrik kontakları | NO normalde açık NC normalde kapalı | |
Gerilim / Maksimum akım | 250 Vac - 2 A | (direnç gösteren yükler) |
| 115 Vac- 3A | ||
| 24 Vdc - 3 A | ||
| 12 Vdc - 4 A | ||
| Minimum akım | 500 mA | |
| Kablo rakoru (yalnızca HCK-E-ST) | Sf 7 (Ø 6 veya 7 mm kablo kılıfı içindeki kablolar için) | |
| İletkenlerin en kesiti (yalnızca HCK-E-ST) | Maks. 1.5 mm2 | |
| Konnektör (yalnızca HCK-E-ST-KN) | M12x1 | |
| Bu göstergeyi manyetik alanların yakınına monte etmeyin. | ||
Elektrikli sıcaklık probunun işleyişi (STL)
Sıcaklık sondasının çalışma prensibi, bir platin parçanın direnç değişiminin ölçülmesidir. 100 ohm = 0°C, 138,4 ohm = 100°C.
Sıcaklık (T) ve direnç (R) arasındaki fonksiyon, küçük bir sıcaklık aralığında yaklaşık olarak doğrusaldır: örneğin, bunun 0° ila 100°C aralığında doğrusal olduğunu düşünürsek, 50°C'de hata 0,4°C olur.

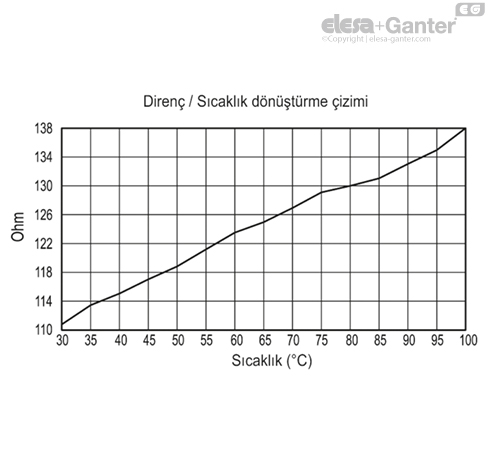

Hassas bir ölçüm için, doğru sıcaklığı sağlamak amacıyla direnci doğrusallaştırmak gereklidir. Direnç ve sıcaklık arasındaki en yeni tanım Uluslararası Sıcaklık Standardı 90 (ITS-90)'dır. Doğrudan kontaklar üzerindeki direnç değerinin ölçüldüğü laboratuvar testlerinde elde edilen direnç ve sıcaklık arasındaki fonksiyon grafikte gösterilmektedir. Yine de, hem ısı dağılımı hem de kablo direncini dengelemek için sistemin ayarlanması önerilir.
1°C’lik sıcaklık değişimi, prob direncinde 0,384 ohm’luk bir değişime neden olur. Bu nedenle, direnç ölçümünde en küçük hata bile (örneğin, proba giden kabloların direnci dikkate alınmamışsa) sıcaklık ölçümünde büyük bir hataya neden olabilir.
Düşük sinyal seviyeleri nedeniyle kabloların, elektrik kablolarından, motorlardan, ana şalterlerden ve manyetik veya elektrik gürültüsü yayabilen diğer cihazlardan uzak tutulması önemlidir. Ekranın bir ucu topraklanmış olan ekranlı kablo kullanmak, girişimi azaltmaya yardım edebilir.
Ayrıca uzun bağlantı kabloları kullanılıyorsa, sinyal ölçümünün ve alıcı cihazın, kabloların kendilerinin direncini telafi edecek şekilde tasarlandıklarından emin olun.
| HCK-E-STL - HCK-E-STL-KN | |
| Elektriksel özellikler | Sıcaklık probu |
| Güç kaynağı | AC/DC |
| Maksimum akım | 1mA |
| Kablo rakoru (yalnızca HCK-E-STL) | Sf 7 (Ø 6 veya 7 mm kablo kılıfı içindeki kablolar için) |
| İletkenlerin en kesiti (yalnızca HCK-E-STL) | Maks. 1.5 mm2 |
| Konnektör (yalnızca HCK-E-STL-KN) | M12x1 |
| Bu göstergeyi manyetik alanların yakınına monte etmeyin. | |
Talep üzerine özel uygulamalar
- Maksimum 70°C'de kullanım için transparan metilmatakrilattan (PMMA) yapılmış destek seviyesi penceresi.
- Poliamid bazlı teknopolimer mastar (HCK.127'den başlayan), kırmızı renkte.
- Özel uygulamalar, viskoz sıvılar ve yüksek sıcaklıklar için AISI 316 paslanmaz çelik spiralli NBR şamandıra (HCK.176'dan), siyah renk.
- 1429 mm'ye kadar seviye görüşlü (kota) göstergeler ve 1500 mm'ye kadar merkezi mesafeli (f) tespit delikleri olan göstergeler.
- Müşterinin ihtiyacına göre özel malzemeden yapılmış paketleme halkaları.
- Göstergenin çıkarılmasını gerektiren bakım çalışmaları için alt montaj ucuna takılacak nikel kaplamalı pirinç yivli özel vida.
Talep üzerine aksesuarlar

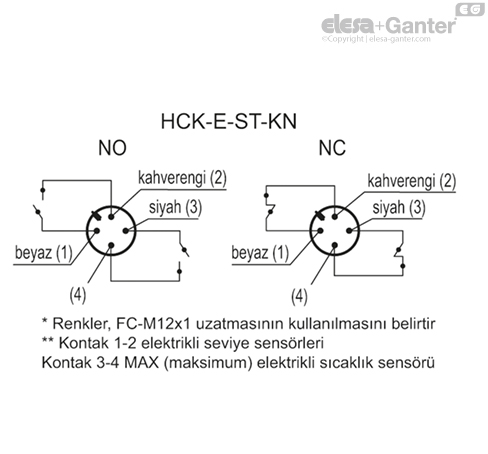

FC.M12x1: 4 kutuplu M12 dişi eksensel konnektörlü uzantılar.

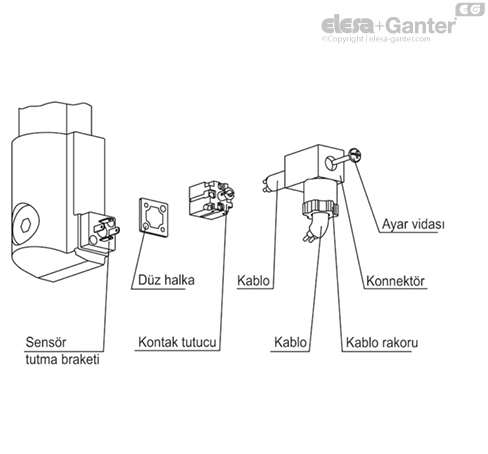

Dişi konnektör montaj talimatları
- Konnektörü yerleştirilen ayar vidasını sökerek göstergedeki konektörü çıkarın, kontak tutucularını çıkartın ve kablo rakorunu gevşetin.

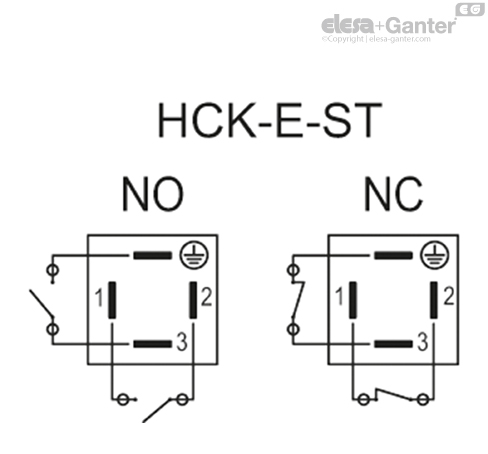

- a) HCK-E-ST: Kabloyu konnektöre (standart konnektör) yerleştirin ve kabloları MIN seviye sensörünün çalışması için 1 ve 2. uçlara, MAX sıcaklık sensörünün çalışması için 3. uca ve topraklama ucuna (4) bağlayın.

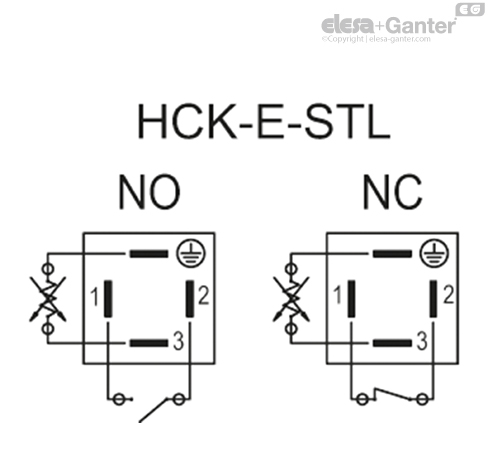

- b) HCK-E-STL: Kabloyu konnektöre (standart konnektör) yerleştirin ve kabloları MIN seviye sensörünün çalışması için 1 ve 2. uçlara, MIN sıcaklık probunun çalışması için 3. uca ve topraklama ucuna (4) bağlayın.
- İstenen konumda temas noktası tutucusunu konnektör içerisine bastırarak monte edin.
- Konnektörleri göstergeye vidalayın ve sonra kablo rakorlarını sıkıştırın.
