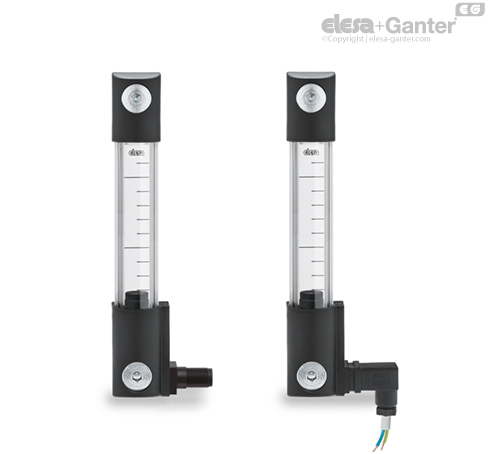

Elektrikli seviye göstergeleri
elektrikli MIN seviye sensörlü
elektrikli MIN seviye sensörlü
Ana özellikler
Ana özellikler
Montaj uçları
Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer, siyah renkte.
Destek
Doğal renkte alüminyum.
Dereceli kontrast ekranı
Beyaz laklı alüminyum. Seviye çizgileri ve kelimelerinin yerleştirilmesine izin vermek için montajdan önce çıkartılabilir.
Mastar
Şamandıra alt vidanın ekseninin yaklaşık 55 mm üzerinde yer alan temas eşiğine ulaştığında elektrik kontağını harekete geçiren dahili manyetik parçalı, siyah renkli, teknopolimer (ISO 3498'e uygun mineral yağ tip CB68, sıcaklık 23°C ile ilgili veriler).
Ara manşonlar
Poliamid bazlı (PA) teknopolimerde. Mıknatıs ve haznenin metal kütlesinin etkileşimini engellemek için haznenin ferromanyetik malzemeden yapıldığı durumlarda gereklidir.
Erkek konnektörlü braket
Mükemmel şekilde su geçirmez, iki çıkış iletkenli (NO ve NC versiyonu) veya üç iletkenli (SW versiyonu) yerleşik röleli (reed).
- DIN 43650 C konnektör, cam elyafıyla güçlendirilmiş poliamid bazlı (PA) teknopolimer, siyah renk.
- 4 kutuplu M12x1 konnektör, cam elyafıyla güçlendirilmiş poliamid bazlı (PA) dişleri olan, UL-94-V0 sertifikalı kendiliğinden sönen teknopolimer, siyah renkte, mat kaplamalı.
Doğru montaj için bakınız Uyarılar.
Dişi konnektör (DIN 43650 C)
Dahili kablo rakoru ve kontak tutucu ile. Su spreylerine karşı koruma sağlayan ön veya eksenel çıkış (yüksek veya alçak) (tabloya göre IP 65 koruma sınıfı. EN 60529).
Standart uygulamalar

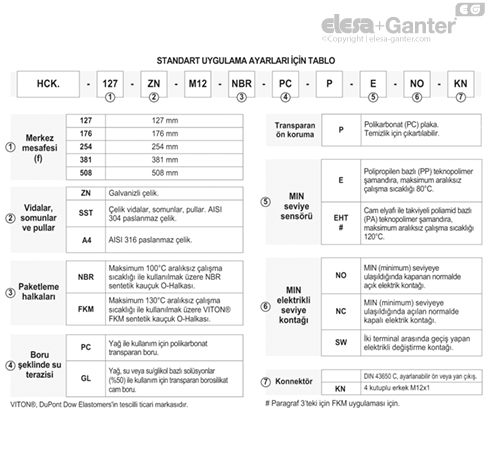

Bkz. Konfigürasyon tablosu.
Genel bilgiler
Özellikler ve performanslar
Yanal konnektörün çıkışlı HCK-E seviye göstergesi, sensörün müdahale seviyesini en aza indirmeye olanak tanır.

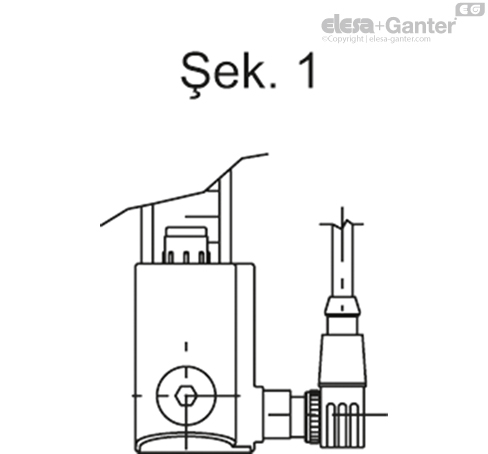

Açılı konnektörle uzatma yapılması halinde, kablo çıkış yönü Şekil 1’de gösterilmiştir.
Teknik veriler
HCK için mineral yağ tip CB68 (ISO 3498'e uygun) ve HCK-GL için mineral yağ tip CB68 (ISO 3498'e uygun) su veya su/glikol bazlı solüsyonlar (%50) ile 23°C'de nispeten sınırlı bir süreyle yapılan laboratuvar testlerinde, direnç değerleri 35 bar'dan çok daha yüksek bulunmuştur.
Mineral yağlar haricindeki sıvılar ile farklı basınç ve sıcaklık koşulları altında kullanmak için, ELESA Teknik Departmanı ile iletişime geçin.
Her durumda, mevcut çalışma şartları altında ürünün uyumluluğunu onaylamanızı tavsiye ederiz.
Elektriksel özellikler
MİNİMUM seviye elektrikli sensörün işleyişi
- NO: minimum seviyeye ulaşıldığında elektrik kontağı kapanır.
- NC: minimum seviyeye ulaşıldığında elektrik kontağı açılır.
- SW (elektrik değiştirme kontağı): elektrik kontağı iki uç arasında geçiş yapar.
| HCK-E - HCK-E-KN | ||
| Elektriksel özellikler | MIN seviye sensörü | |
| Güç kaynağı | AC/DC | |
| Elektrik kontakları | NO normalde açık NC normalde kapalı SW değiştirme kontağı | |
| Maksimum uygulanabilir gerilim | NO: 140 Vac, 200 Vdc | DIN 43650 C |
| NC: 140Vac, 150 Vdc | ||
| SW: 140Vac, 150 Vdc | ||
| 30 Vac, 30 Vdc | KN | |
| Voltaj aralığı (Tip KN) | <30 Vac, <30 Vdc | |
| Maksimum anahtarlama akımı | 1 A | |
| Maksimum akım | NO: 1.2A NC: 2A SW: 2A | |
| Maksimum değiştirilebilir güç | NO: 10 Va NC: 20 Va SW: 20 Va | |
| Kablo rakoru (yalnızca HCK-E) | Sf 7 (Ø 6 veya 7 mm kablo kılıfı içindeki kablolar için) | |
| İletkenlerin en kesiti (yalnızca HCK-E) | Maks. 1.5 mm2 | |
| Konnektör (yalnızca HCK-E-KN) | M12x1 | |
| Bu göstergeyi manyetik alanların yakınına monte etmeyin. | ||
Diğer uygulamalar
Talep üzerine özel uygulamalar
- Maksimum 70°C'de kullanım için transparan metilmatakrilattan (PMMA) yapılmış destek seviyesi penceresi.
- Poliamid bazlı teknopolimer mastar (HCK.127'den başlayan), kırmızı renkte.
- Özel uygulamalar, viskoz sıvılar ve yüksek sıcaklıklar için AISI 316 paslanmaz çelik spiralli NBR şamandıra (HCK.176'dan), siyah renk.
- 1429 mm'ye kadar seviye görüşlü (kota) göstergeler ve 1500 mm'ye kadar merkezi mesafeli (f) tespit delikleri olan göstergeler.
- Müşterinin ihtiyacına göre özel malzemeden yapılmış paketleme halkaları.
- Göstergenin çıkarılmasını gerektiren bakım çalışmaları için alt montaj ucuna takılacak nikel kaplamalı pirinç yivli özel vida.
Talep üzerine aksesuarlar
Talep üzerine aksesuarlar
FC.M12x1: 4 kutuplu M12 dişi eksensel konnektörlü uzantılar.
Kullanım talimatları
Dişi konnektör montaj talimatları
- Konnektörü yerleştirilen ayar vidasını sökerek göstergedeki konektörü çıkarın, kontak tutucularını çıkartın ve kablo rakorunu gevşetin.

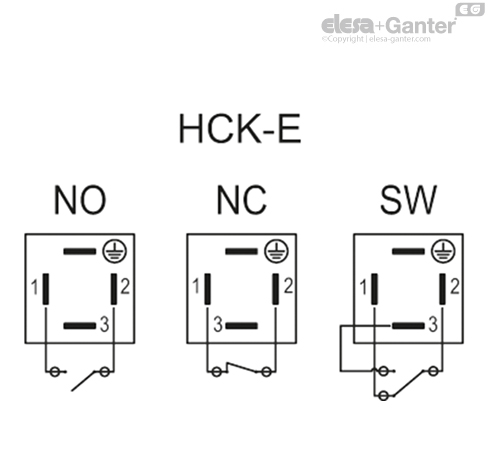

- Kabloyu konektöre (standart konektör) yerleştirin ve kabloları kontak tutucunun 1 ve 2 numaralı terminallerine (NO ve NC versiyonu) veya 1, 2 ve 3'e (SW versiyonu) bağlayın. Kontak tutucuyu, konnektörde istenen konuma bastırarak takın.
- Konnektörleri göstergeye vidalayın ve sonra kablo rakorlarını sıkıştırın.
