Ana özellikler
Malzeme

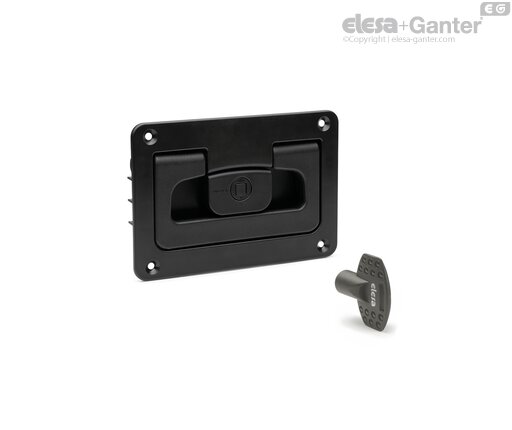

Düz havşa başlı vidalar ve kol için geçmeli delikli gövde; cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimerden yapılmış, RAL 9005 (C9) siyah veya RAL 7040 (C33) gri renk, mat yüzey.
Poliamid bazlı (PA) teknopolimer anahtar, gri-siyah renk.
Döner pim ve geri çekme yayları
Paslanmaz çelik pim ve yaylar
Kol kilitleme mekanizması
Cam elyaf takviyeli poliamid esaslı (PA) teknopolimer, siyah veya gri renk.
Paslanmaz çelik yay ve vidalar.
Elektrik paneli tipi kilit (QE), kare kama kanalı (Q).
Genel bilgiler
Özellikler ve uygulamalar
Ürün, örneğin zemin montajına engel olabileceği durumlarda kolun kazayla açılmasını önlemek için tasarlanmıştır.
Kare kama kanalında kir veya sıvı birikmesini önleyen gömme takılan bir koruyucu kapak vardır.
Teknik veriler
Tabloda kaldırma (F1), germe (F2) ve kompresyon (F3) için listelenen direnç değerleri, belirtilen test koşullarında ve oda sıcaklığında özel bir dinamometrik cihaz kullanılarak kalıcı deformasyon sırasında ölçülmüştür.
Kullanım talimatları
Kullanım talimatları

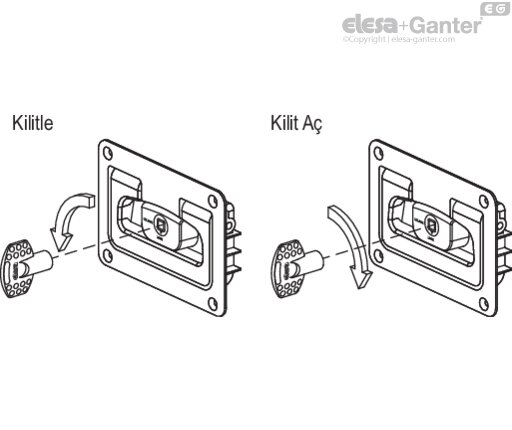

Kilitleme: Kol kapalı konumdayken, anahtarı belirlenen yuvaya yerleştirin, hafif basınç uygulayarak saat yönünün tersine 90° çevirin.
Kilit Açma: Anahtarı belirlenen yuvaya yerleştirin, hafif basınç uygulayarak saat yönünde 90° çevirin.
Montaj talimatları

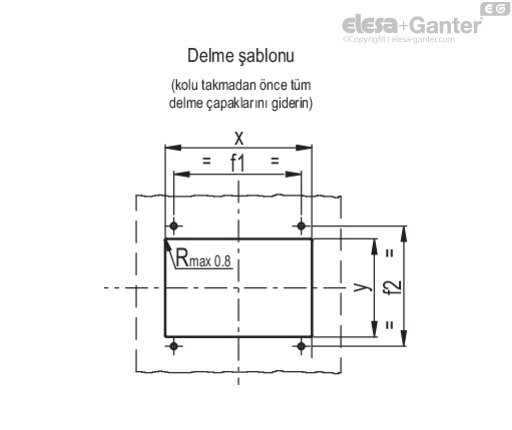

Levhayı şablondaki boyutlara göre delin.
| x | y | f1 | f2 |
| 135+0,2 | 65+0,2 | 118±0,1 | 79±0,1 |
