GN 120.4

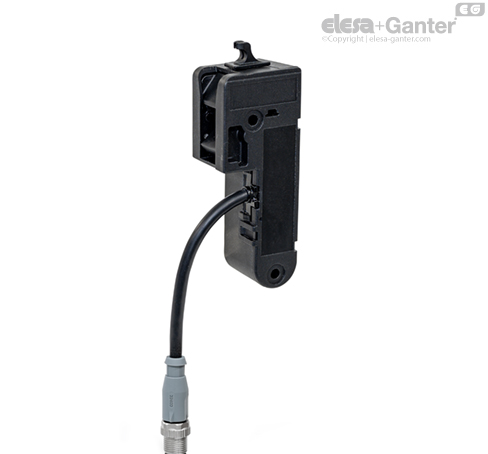

Elektromekanik kilitleme sistemleri

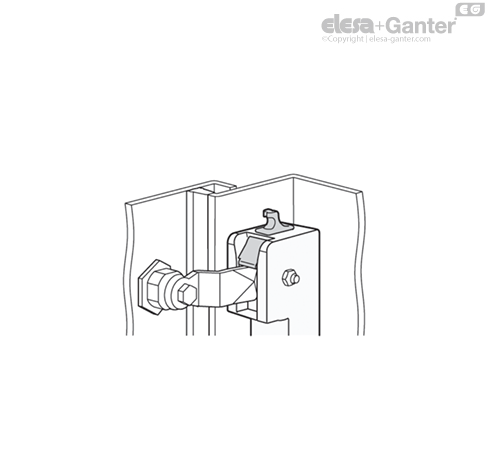

GN 120.4 elektro mekanik kilitleme sistemleri, GN 115 veya GN 515 kilit mandallarıyla birlikte kullanılır. Kapalı konumda, kilit mandalı kolu, kilitleme mandalı braketi tarafından ve bir elektrikli giriş sinyaliyle kilitlenir. Ayrıca kilit mandalı kolunun kapalı konumda olması algılanır ve bir çıkış sinyali olarak verilir.

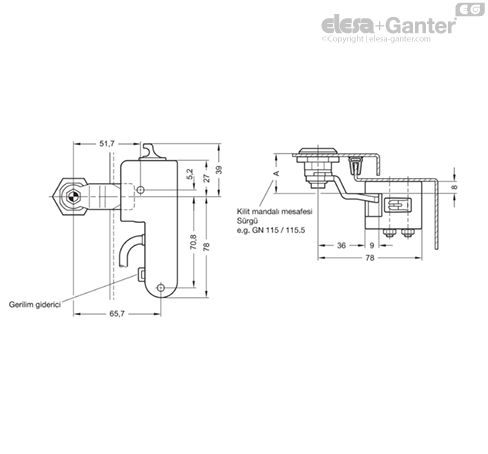

Kilitleme sistemi sol veya sağ kilitler için kullanılabilir ve A kilit mandalı mesafesini 8 mm artırır. Mevcut kurulumlar, minimum çabayla yükseltilebilir. Elektromekanik kilitleme sistemi, dışarıdan da görünmez.

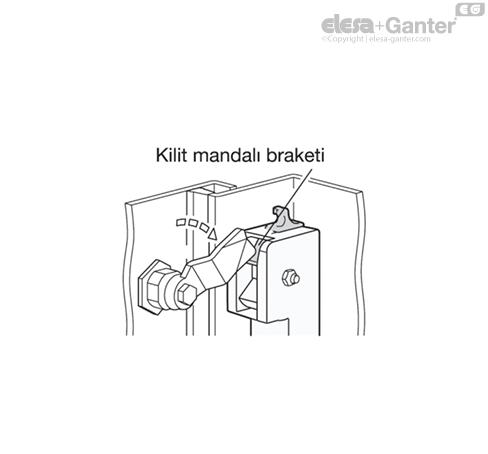

Kilit mandalı kolu, 90° ile sınırlı döndürme yoluyla kapalı konuma getirilirse, yay yüklü kilit braketi öne geçerek kilit mandalın tekrar açılmasını önler.

Kapalı konumda, kilit mandalı kolunun varlığı kilit mandalı kolu kontrolüyle algılanır ve ek kontak pimleri 5 ve 6 arasında da bir bağlantı varsa, kilit mandalı kolu kontrolü çıkışında (pim 4) bir yüksel sinyal çıkışı verilir. Örneğin bu, basit bir tel köprü veya bir kapı konum kontrolü şeklinde olabilir.

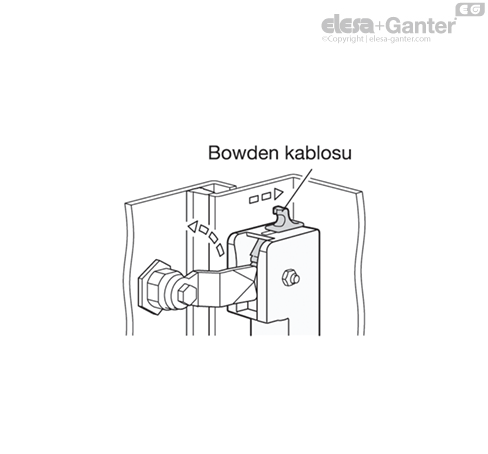

Kilit mandalını tekrar serbest bırakmak için, kontrol giriş pimi 4’e bir yüksek sinyal uygulanır ve böylece kilitleme braketi elektromekanik olarak geri çekilir. Bir güç kesintisi veya sistem arızası olması durumunda, kilitleme braketi manuel acil serbest bırakma yoluyla geri itilebilir. Acil serbest bırakma, bir Bowden kablonun sabitlenmesine izin verecek şekilde tasarlanmıştır.

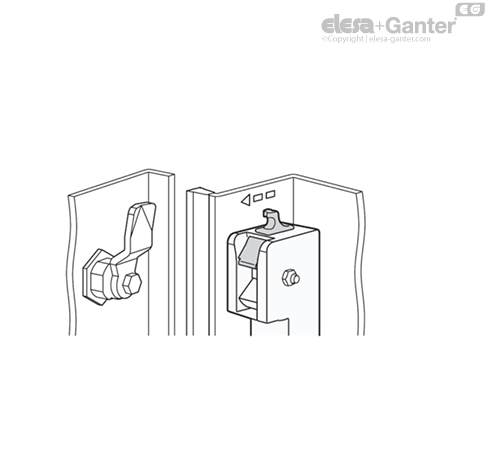

Kontrol giriş pimi 4’teki yüksek sinyal kaybolduğunda, kilitleme braketi elektromekanik mekanizmayla serbest bırakılarak yayın braketi ilk konumuna ileri itmesi sağlanır.

Kurulum sonrasında bağlantı kablosu gerekirse gerginlik gidericide bir kablo bağlantısıyla ek olarak sabitlenebilir. Elektromekanik kilitleme sistemi GN 120.4 mevcut kurulumlara kolayca eklenebilir. Elektromekanik kilitleme sistemini uyarlamak için, yalnızca A kilit mandalı mesafesinin 8 mm artırılması yeterlidir. Denk düşen kilit mandalı kolları, tüm tipik kilit mandalı mesafeleri için mevcuttur.

Çalıştırma talimatlarındaki bilgilere kurulum, ilk çalıştırma ve kullanım sırasında uyulmalıdır. Bu talimatlar ürünle birlikte verilmektedir veya elesa-ganter.tr adresindeki ürün sayfasında dijital olarak sağlanmaktadır.

Elektromekanik kilitleme sistemi, kullanım talimatlarındaki bilgiler ve ulusal ve uluslararası hükümler ve ilgili standartlar doğrultusunda kalifiye bir uzman tarafından monte edilmeli ve hizmete alınmalıdır.

Elesa+Ganter, eksik veya hatalı bilgiler veya bunların sonuçları nedeniyle herhangi bir yasal sorumluluk üstlenmez.
