RTE

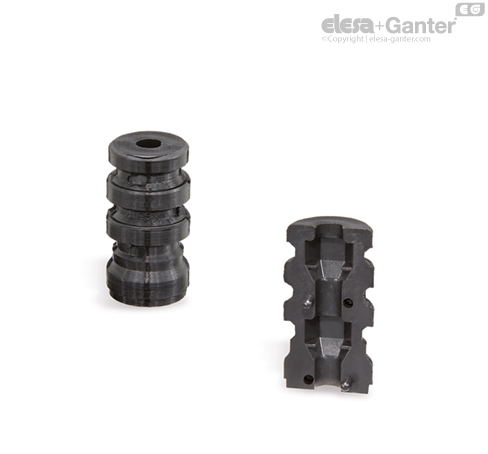

Yuvarlak boru genişletici konnektörler

Özellikler ve uygulamalar

İki konnektör parçası, özel karşılıklı yuvalara yerleştirilen pimler aracılığıyla birbirine bağlanır. Konnektörün içindeki iki boşluk, altıgen başlı vida ya da altıgen bir somunun yerleştirilmesi içindir. Boşluğun konik şekli sayesinde konnektör, vidanın ya da somunun sıkılması nedeniyle borunun iç duvarları üzerinde bir basınç uygulayarak bağlantının çekme gerilimini oluşturur. Çekme gerilimi düzeyi, borunun boyutsal toleransları, borunun iç yüzeylerinin sertliği ve uygulanan sıkıştırma torkuna bağlıdır.

Konnektör, yuvarlak tüplerin birbirleriyle veya diğer elemanlarla birleştirilmesine izin verir.

Montaj işlemi, vida veya diğer bağlayıcılara ihtiyaç olmadan konnektörün profilin içerisine zorlanarak yerleştirilmesiyle kolayca gerçekleştirilebilir.

Borunun konnektöre montajı

Alternatif olarak şununla yapılabilir:

• Tabloda gösterilen boyuttaki DIN 933 altıgen başlı vida.
• Tabloda gösterilen boyuttaki DIN 934 altıgen somun.
• Tabloda gösterilen boyuttaki DIN 985 kendiliğinden kilitlenen altıgen somun.

Talep üzerine özel uygulamalar

Somun veya vida ile monte edilen konnektör.
