NDE.Q

Kare boru genişletici uç kapaklar

Özellikler ve uygulamalar

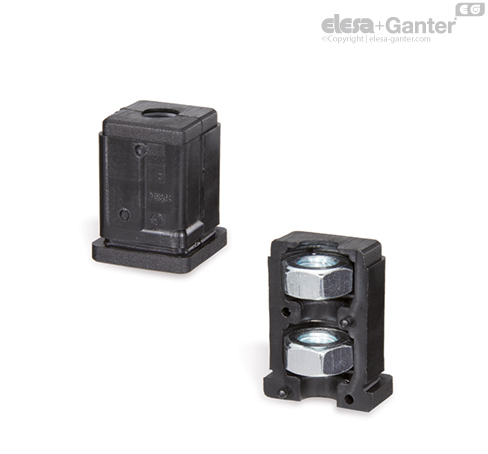

İki uç kapak parçasının, özel karşılıklı yuvalara yerleştirilen referans pimleri vardır. Uç kapağın içindeki iki boşluk, iki DIN 934 altıgen somunun yerleştirilmesi içindir.

Boşluğun konik şekli sayesinde uç kapak, somunların sıkılması nedeniyle borunun iç duvarları üzerinde bir basınç uygulayarak bağlantının çekme gerilimini oluşturur.

Çekme gerilimi düzeyi, borunun boyutsal toleransları, borunun iç yüzeylerinin durumu ve uygulanan sıkıştırma torkuna bağlıdır.

Uç kapağı kare boruların diğer parçalar ile birleşmesini veya çarkların ya da dengeleme parçalarının kilitleme somunu ile kurulmasını sağlar. Bir dengeleme parçasınının kurulumu uç kapağının genişlemesine izin vermez: bu tür uygulamalar için NDL.Q uç kapaklarının kullanılması daha uygun bir alternatiftir.

Montaj işlemi, vida veya diğer bağlayıcılara ihtiyaç olmadan uç kapağın tüpün içerisine yerleştirilmesiyle kolayca gerçekleştirilebilir.

Talep üzerine özel uygulamalar

Somunsuz veya sadece bir DIN 934 somun takılı uç kapağı.
