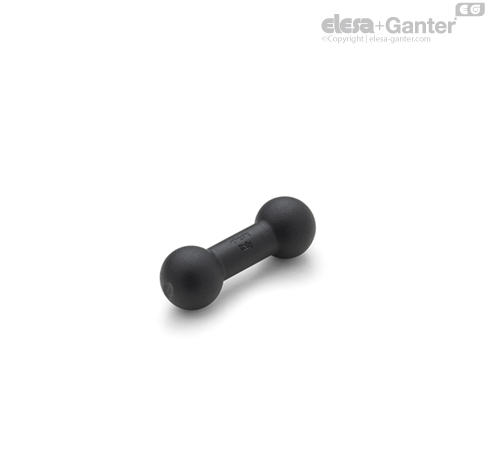

TCC-SJD

Çift bilyeli mafsal

Özellikler ve uygulamalar

Çift bilyeli mafsallı, TCC kıskaçlara monte edilmek için tasarlanmıştır.

Her bir çift mafsal için küresel yuvalı bir burç kullanılmalıdır ve TCC-SJA, birlikte sağlanmamaktadır.

Teknik veriler

Tabloda gösterilen direnç değerleri, vidalar önerilen 5 Nm torka sıkılmış olarak yapılan ortam sıcaklığındaki laboratuvar testleri sırasında ölçülmüştür.

Her bir bilyeli mafsal, maksimum +/-30 derece serbestçe döndürülebilir ve eğilebilir.

Montaj talimatları (Şekil 1)

• Bilyeli mafsalı burcun tek bir ucunun içine zorlayın ve aynı işlemi diğer mafsal için tekrarlayın.

• Sıkıştırma vidalarını gevşettikten sonra, içine geçene kadar manşonları yerleştirin.

• Mafsalları istenen konuma çevirin.

• Kıskaçların vidalarını sıkın.

Mafsalların konumunu değiştirmek gerektiğinde, sıkıştırma vidalarının gevşetilmesini öneriyoruz.
