TCC-SJB

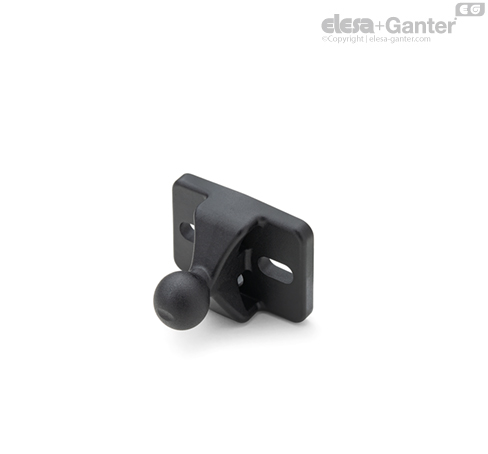

Bilyeli mafsallı tabanlar

Özellikler ve uygulamalar

Taban, UNI 6592 pullu M5 silindir başlı vida kullanılarak önden monte edilebilir ve satın alınabilen bir M5 somun kullanılarak arkadan monte edilebilir.

Bilyeli mafsallı taban, TCC kıskaçlara monte edilmek için tasarlanmıştır.

Her bir taban için küresel yuvalı bir burç kullanılmalıdır ve TCC-SJA, birlikte verilmemektedir.

Teknik veriler

Tabloda gösterilen direnç değerleri, vidalar önerilen 5 Nm torka sıkılmış olarak yapılan ortam sıcaklığındaki laboratuvar testleri sırasında ölçülmüştür.

Bilyeli mafsal, maksimum +/-30 derece serbestçe döndürülebilir ve eğilebilir.

Montaj talimatları (Şekil 1)

• Bilyeli mafsalı burcun tek bir ucunun içine zorlayın.

• Sıkıştırma vidasını gevşettikten sonra, burcu kıskacın içine geçene kadar yerleştirin.

• Mafsalı istenen konuma çevirin.

• Kıskacın vidasını sıkın.

Mafsalın konumunu değiştirmek gerektiğinde, sıkıştırma vidasının gevşetilmesini öneriyoruz.
