ÖZELLİKLER
Yuva / yuva bileziği
Çinko pres döküm
ZNDG Pass. nano®-kaplama
Yuva bileziği
Ek olarak toz kaplamalı
siyah mat, dokulu kaplama
Sürgü
Plastik (Poliamid PA)
Siyah
Basma düğmesi
Plastik (Poliamid PA)
açık gri
Altıgen somunlar
Çelik
Galvanizli, mavi pasifleştirilmiş
BİLGİ

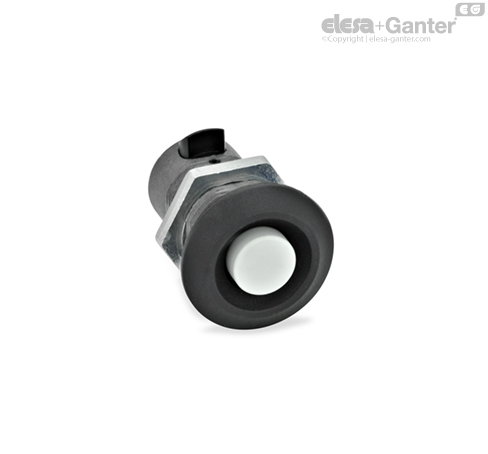

GN 315.1 yaylı kilitler, kilitleme hareketini sağlayan dairesel, yay yüklü bir sürgüye sahiptir.
Kapıyı kapatırken kilitlenme hareketi otomatik olarak ayarlanır. İlk olarak konik sürgü uygun bir şekilde ayarlanmış çıkıntılar ile geri itilir ve ardından basınç yayı tarafından kilitlenme konumuna hareket eder.
Kapının basma düğmesi ile kilidi açılır.
Kapıyı çalıştırmak için çalıştırma elemanı gerekliyse veya bu elemanların ayarı ayrı ise, GN 315.1 yaylı kilitler kullanılır.
Yapı ve montaj talimatları
Bu yaylı kilitler, kapıyı, kapağı veya bölmeyi kenetlemek için değil, mandalla kapamak için kullanılır.
Bu nedenle, A kilitleme mesafesinin (kapı + kapı çerçevesi kalınlığı) doğruluk ve hassasiyetle konumlandırılması önemlidir.

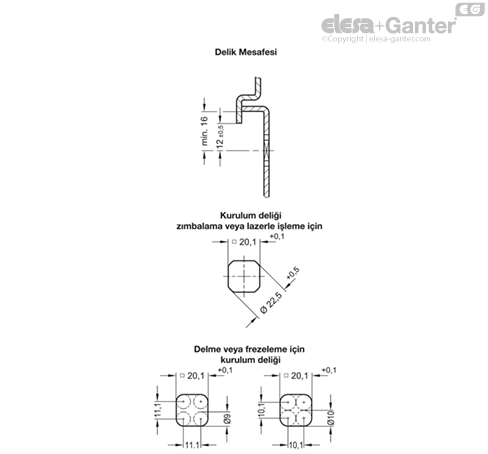

Kurulum için, tasarım çiziminde gösterildiği gibi kapıya veya kapağa bir delik açın.
Yaylı kilit, ön taraftan delik çapından geçirilir. Ardından montaj somunu, arka taraftan sürgünün üzerine basitçe itilir ve yerine vidalanır.
Kapı kanadındaki gerekli kurulum deliği çapı, genellikle seri üretimde zımbalama veya lazerle işlemeyle oluşturulur.
Kurulum deliği çapı, tasarım çizimlerinde gösterildiği gibi delinerek veya frezelenerek de oluşturulabilir.
Küçük seriler ve kalınlığı 2 mm’den az olan çelik plakalar için, metal levha zımbaları GN 123 kullanılır.
