GN 115.6

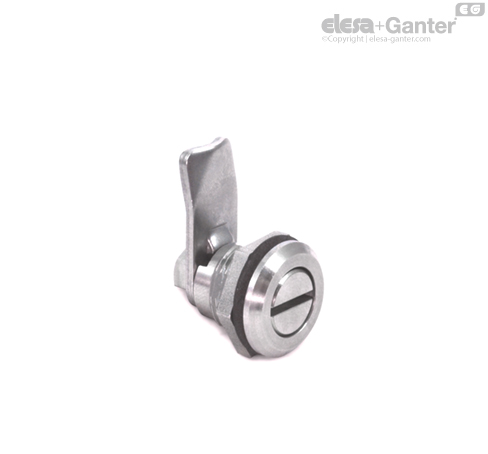

Paslanmaz Çelik-Mini-Kilit Mandalları

GN 115.6 Mini-Kilit mandalları, GN 115 kilit mandallarından daha küçük boyutlara sahiptir.

Kapı çerçevesinin arkasındaki kilidi hareket ettiren 90°' ile sınırlı dönüş işlemi tarafından kilitlenirler. Kilit sisteminin konik parçaları kapının kapanmasını kolaylaştırır.

Farklı manivelalı kilit mandalları 7.5 ila 19.5 mm A aralığını kapsar.

Kilit mandalları standart tasarımlarında aynı kilit / aynı anahtara sahiptir.

GN 115.6 Mini-Kilit mandalları, gevşek bir şekilde yerleştirilmiş kilit ille birlikte temin edilir.

• Kilit mandalı tiplerinin listesi

• IP Koruma sınıfları

• Paslanmaz çelik özellikler

• Soket anahtarlar GN 119.2

• Koruyucu kapaklar GN 120

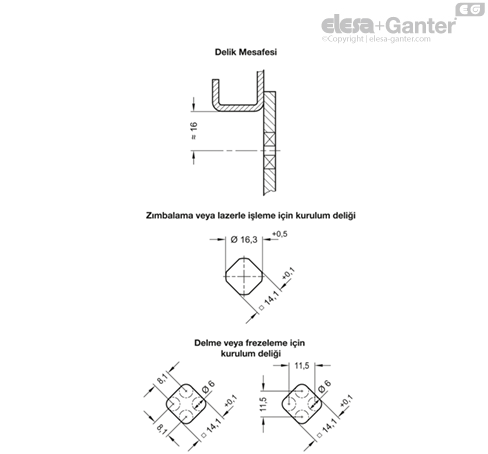

Kurulum için; taslakta gösterildiği gibi kapıda bir delik çapı belirleyin.

Monte edildiği zaman, kilit mandalı ön taraftan delik çapı boyunca itilir. Ardından altıgen somun arkadan kilit mandalı üzerine itilebilir ve cıvata ile yerine oturtulur.

Kapın kanadındaki tertibat delik çapı genellikle seri üretimde zımbalama veya lazerle işleme ile oluşturulur.

Küçük seriler ve kalınlığı 2 mm altında olan çelik levhalar için metal levha zımbaları GN 123 kullanılır.

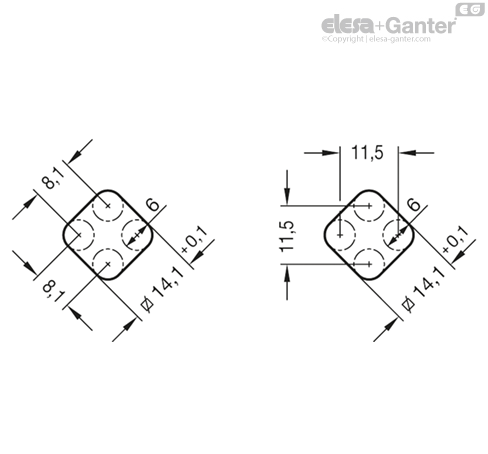

Kurulum deliği çapı, taslaklarda gösterildiği gibi delme / frezeleme ile de ayarlanabilir.
