Özellikler
Tipler
- Tip DK: Üçgen mil ile işlem (DK7)
- Tip VK7: Kare mil A/F7 ile işlem
- Tip VK8: Kare mil A/F8 ile işlem
- Tip VDE: Çift uç ile işlem
- Tip RG: Tırtıklı topuz ile işlem GN 7336
- Tip KG: Kelebek topuz ile işlem
- Tip HG: Kaldırma kolu ile işlem
Yuva / Kilitleme mekanizması
Çinko pres döküm
Yerleştirme halkası
plastik kaplama
siyah, dokulu kaplama
Sürgü
Çelik, galvanizli, mavi pasifleştirilmiş
tüm kollar (Tip RG / KG / HG)
- Plastik (Poliamid PA), siyah, mat
- Mat açık gri kapatma kapağı
Bilgi
GN 516 döner kenetleme kilit mandalları, işleyen parçanın (anahtar) dönüş hareketini 90°'lik dönüşe ve ardından 6 mm doğrusal darbeye aktaran bir kapatma mekanizmasına sahiptir.
Bu mekanizma, bir elastik parça (kapı / gövde contası) ile bağlantısındaki uç pozisyonda (tutma pozisyonunda) sıkı ve titreşime karşı dayanıklı bir kilitlenme sağlamak gibi genel uygulamalar için tasarlanmıştır.
22 farklı manivelalı kilit mandalları, 17 ve 63 mm arasındaki kilit mandalı mesafelerini (tutma alanları) kapsar. Ölçülen tutma konumu iki A kilit mandalı mesafesi arasında ise, bir sonraki daha küçük değer seçilmelidir.
GN 516 döner kenetleme kilit mandalları, gevşek bir şekilde yerleştirilmiş kilit mandalı ille birlikte temin edilir.
Teknik ve montaj talimatları
1. Başlangıç konumundaki kilit mandalı.
2. Aktüatörün / anahtarın ilk 90° dönüşü mandalı olağan kilitleme konumuna getirir.
3. Aktüatörü bir kez daha 90° döndürmek, kilit mandalını doğrusal yönde 6 mm kadar kaldıracaktır ve böylece kapı kanadı çerçeveye veya contaya zıt yönde çekilir.
maks. tork: 4,5 Nm
maks. eksensel güç: 340 N
maks. statik yük: 340 N

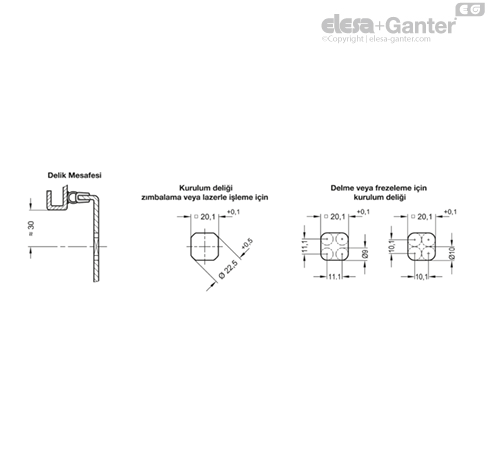

Kurulum için, arkadaki tasarım çiziminde gösterildiği gibi kapıya bir delik çapı düzenleyin. Monte edildiği zaman, döner kenetleme kilit mandalı ön taraftan delik çapı boyunca itilir. Ardından altıgen somun arkadan kilit mandalı üzerine itilebilir ve cıvata ile yerine oturtulur.
Kapı kanadındaki kurulum deliği çapı, seri üretimde genelde zımbalama veya lazer uygulama yoluyla üretilir.
Küçük seriler ve kalınlığı 2 mm altında olan çelik levhalar için metal levha zımbaları GN 123 kullanılır.
Kurulum deliği çapı, taslaklarda gösterildiği gibi delme / frezeleme ile de ayarlanabilir.
