Özellikler
Tipler
- Tip RG: Tırtıklı topuz ile işlem
- Tip VK7: Kare mil A/F7 ile işlem
- Tip VK8: Kare mil A/F8 ile işlem
- Tip DK: Üçgen mil ile işlem (DK7)
- Tip SK6: Altıgen A/F6 ile işlem
- Tip VDE: Çift uç ile işlem
Muhafaza
Çinko pres döküm
siyah plastik kaplamalı
siyah, RAL 9005, dokulu kaplama
diğer parçalar
Çelik
galvanizli, mavi pasifleştirilmiş
Tırtıklı topuz (RG tip)
Plastik (Poliamid PA)
- Kapatma kapağı, mat açık gri
Bilgi

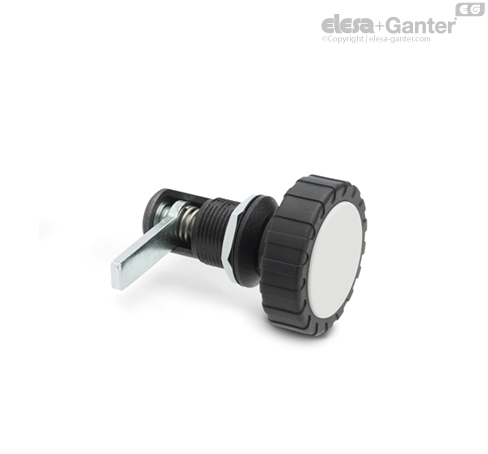

GN 116.1 döner kenetleme kilit mandallarının öne çıkan bir özelliği, geniş bindirmeli 4 ila 46 mm kenetleme aralığını kapsayan A1 ila A5'e sahip 5 anahtarlı 12 mm geniş kenetleme aralığıdır. Bu konfigürasyon tek anahtar boşluğunda geniş kapatma darbelerine izin verir, örn. contalar ile bağlantıda.
Kenetleme vidası için izin verilen 2 Nm sıkıştırma torku ile, anahtar yaklaşık 300 Nm kapatma gücü üretir.
Yapı ve montaj talimatları
Kilit mandalı saat yönünde çevrildiğinde, anahtar ilk olarak 90° döner ve böylece kapatma pozisyonuna geçer.
Dönmeye devam ederken, diş (M10) onu eksenel yönde (maks. 12 mm) hareket ettirecek ve en sonunda kapıyı çerçeveye kenetleyecektir.
Saatin ters yönünde çevirerek açarken, anahtar geriye hareket edecek ve 90° dönüşle kapıyı serbest bırakacaktır.
Basınç yayı, 90° dönüş için gereken sürtünmeyi oluşturur.

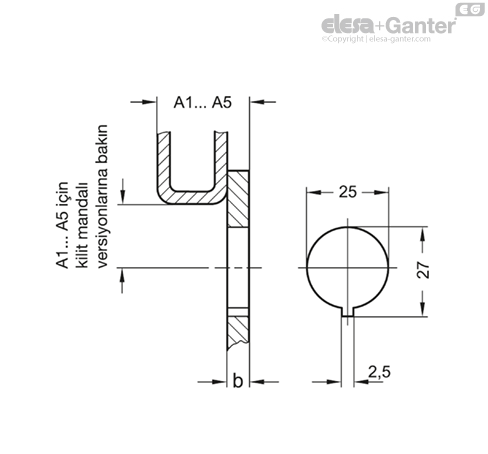

Monte ederken, kapıya taslakta gösterildiği gibi bir delik açılır.
Güvenlik kilidi önden deliğin içerisine geçirilir, altıgen somun arka taraftan anahtarın üzerinden itilebilir. Montaj adımı, ancak anahtar son pozisyonuna eksenel olarak ve dönüş aralığının yaklaşık olarak ortasında yerleşik olduğu takdirde mümkündür.
