ÖZELLİKLER
Tipler
- Tip A: harici menteşe kanatları
- Tip I: dahili menteşe kanatları
Kimlik no.
Alüminyum EL
anotlanmış, doğal renk
Yatak kovanı / kapatma kapağı
- Plastik, Teknopolimer (Poliamid PA)
Konik kavela ISO 8741
Galvanizli çelik, mavi pasifleştirilmiş
BİLGİ

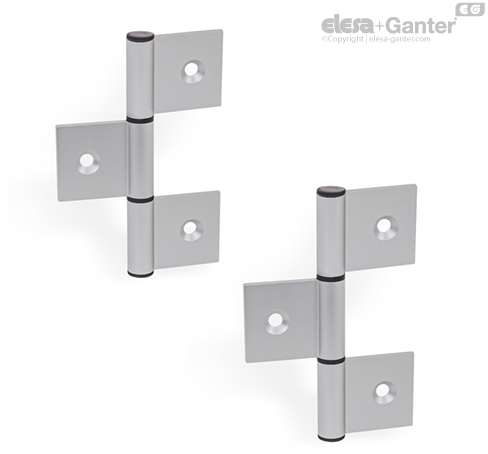

GN 2295 Menteşeler, çekilmiş alüminyum profilden yapılmıştır ve örneğin, kapılarda ve kapaklarda kullanılmaktadır.
Harici menteşe kanadı sayesinde tip A menteşeler, çok küçük bir kapı boşluğuyla montaj yapmaya olanak sağlamaktadır. Tip I, kapı boşluğuna tutturulur. Bu sayede montaj vidalarına erişilemez ve kapı, kapalıyken kurcalanmaya karşı korunur.
Menteşeler gevşek teslim edilir ve birlikte verilen talimatlara göre monte edilmeleri gerekir. Modüler tasarım ve mevcut aksesuarlar sayesinde her tür menteşe kombinasyonu gerçekleştirilebilir (ayrıca gerekirse orta kanat kısaltılabilir).
Montaj bilgileri
sol / sağ menteşeler
Sağ veya sol menteşeler, yatak kovanının menteşe kanadına yerleştirildiği yöne göre oluşturulabilir.
Kapı çerçevelerine montaj
Çıkarılabilir olması gereken bir kapının montajı için, kapı çerçevesine aynı tipten iki menteşe monte edilmelidir.
Kapı çıkarılabilir olmayacaksa, kapıya en az bir sağ menteşe ve en az bir sol menteşe monte edilmelidir.
Montaj
1. Yatak kovanını menteşe kanadının üzerinde istenen kurulum yönünde yerleştirin. Ardından ISO 7380 oval başlı vida gibi bir yakalı vidayı, yatak kovanının içine yerleştirerek içeri çakma sırasında yatak kovanı yakasının zarar görmesini önleyin.
2. Yatak kovanını, yatak kovanı ve menteşe kanadı arasında yaklaşık 1 mm kalana kadar içeri çakın.
3. Bir bıçak kullanarak yatak kovanındaki çapağı uzaklaştırın.
4. Yatak kovanını sonuna kadar içeri çakın.
5. Vidayı çıkarın.
6. Bir konik kavelayı yatak kovanının içine çakın.
7. Kapatma kapağını menteşe kanadının karşı tarafına yerleştirin.
Diğer yatak kovanlarını madde 1 ila 5’e göre takın.
