GN 7580

Hassas Menteşeler

Hassas menteşeler GN 7580 açılır kollar, ara parçalar ve sıkıştırma plakaları gibi elemanlara dönme hareketi sağlar. Aşınmaya dayanıklı hassas menteşelerde, düşük radyal oynaklık ve ayarlanabilir eksenel oynaklık vardır.

Çeşitli iç ve dış yapraklar kombine edilerek çeşitli kurulum durumlarına çözüm üretilebilir. Hassas konumlandırma, vidalanarak takılan yüzeylerin takma deliklerinde tespit pimleriyle sağlanabilir.

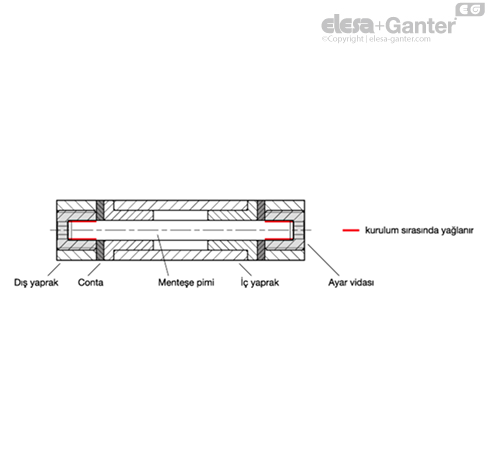

Yatak burçları ve tip B ve D’nin dişli burçları, menteşe yapraklarında önceden monte edilmiş olarak sağlanır. Menteşe pimi, baskı rondelaları ve ayar vidaları ayrı ayrı paketlenmiştir.

GN 7580 hassas menteşeler, kapsamlı yük testlerine tabi tutulmuştur. Bu testler için, menteşe kanatları tespit pimleri kullanılarak yerleştirilmiştir ve soket kapaklı vidalarla ilgili anma torkunda vidalanmıştır.

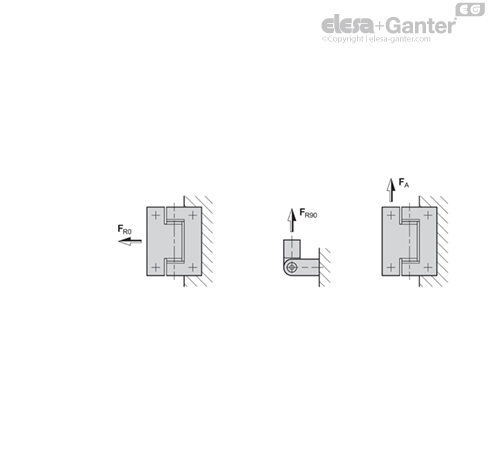

F_A, F_R0 ve F_R90 için değerler, giderek artan kuvvet uygulanarak ve yavaş yükleme ve boşaltma yapılarak kompresyon testlerinde belirlenmiştir. İzin verilen yük kapasitesi, fonksiyon açısından anlamsız olan çok düşük bir plastik deformasyon kaldıktan sonraki değer olarak seçilmiştir. Menteşelerin arıza yükleri, belirtilen değerlerden pek çok kez daha yüksektir.

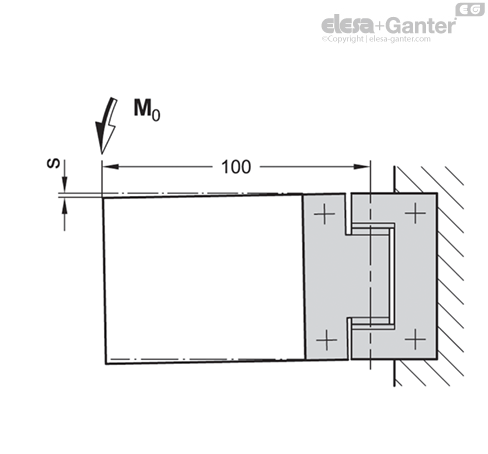

Tabloda belirtilen tork değerlerinin uygulanması, pivot noktasına belirtilen mesafede ölçülen, tekrar üretilebilir bir elastik ayar yer değiştirmesiyle sonuçlanır.

Yük kapasitesine ilişkin bilgiler bağlayıcı olmayan kılavuz değerler olup bunlara ilişkin herhangi bir sorumluluk üstlenilmemektedir. Genel olarak, durum garantisi teşkil etmez. Kullanıcı, bir ürünün amaçlanan kullanım için uygun olup olmadığını her durumda belirlemelidir. Çevresel etkiler ve yıpranma belirtilen değerleri etkileyebilir.
