ÖZELLİKLER
Kimlik no.
- No. 1: iki parçalı menteşeler için
- No. 2: kısa orta kanadı olan üç parçalı menteşeler için
- No. 3: uzun orta kanadı olan üç parçalı menteşeler için

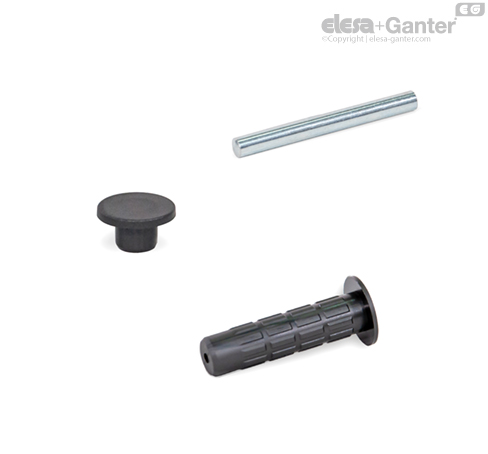

Yatak kovanı / kapatma kapağı
Plastik, Teknopolimer (Poliamid PA)
Grafit grisi, RAL 7024 GR
Konik kavela ISO 8741
Galvanizli çelik, mavi pasifleştirilmiş
BİLGİ
GN 2290 Cıvatalar, aşağıdakiler için aksesuar olarak tasarlanmıştır GN 2291 münferit menteşe versiyonlarını monte etmek için menteşe kanatları.
Kimlik no. 1 cıvata setleri, iki menteşe kanatlı menteşeler için tasarlanmıştır; kimlik no. 2 ve 3 cıvata setleri, üç menteşe kanatlı menteşeler için tasarlanmıştır. Kimlik no. 2 cıvata setleri, 40 mm uzunluğu olan kısa orta kanatlara özel olarak kullanılır. Kimlik no. 3 cıvata setleri, daha uzun orta kanatlar için kullanılmalıdır.
Montaj bilgileri
sol / sağ menteşeler
Sağ veya sol menteşeler, yatak kovanının menteşe kanadına yerleştirildiği yöne göre oluşturulabilir.
Kapı çerçevelerine montaj
Çıkarılabilir olması gereken bir kapının montajı için, kapı çerçevesine aynı tipten iki menteşe monte edilmelidir.
Kapı çıkarılabilir olmayacaksa, kapıya en az bir sağ menteşe ve en az bir sol menteşe monte edilmelidir.
Montaj
1. Yatak kovanını menteşe kanadının üzerinde istenen kurulum yönünde yerleştirin. Ardından ISO 7380 oval başlı vida gibi bir yakalı vidayı, yatak kovanının içine yerleştirerek içeri çakma sırasında yatak kovanı yakasının zarar görmesini önleyin.
2. Yatak kovanını, yatak kovanı ve menteşe kanadı arasında yaklaşık 1 mm kalana kadar içeri çakın.
3. Bir bıçak kullanarak yatak kovanındaki çapağı uzaklaştırın.
4. Yatak kovanını sonuna kadar içeri çakın.
5. Vidayı çıkarın.
6. Bir konik kavelayı yatak kovanının içine çakın.
7. Kapatma kapağını menteşe kanadının karşı tarafına yerleştirin.
Diğer yatak kovanlarını madde 1 ila 5’e göre takın.
