Bilgi

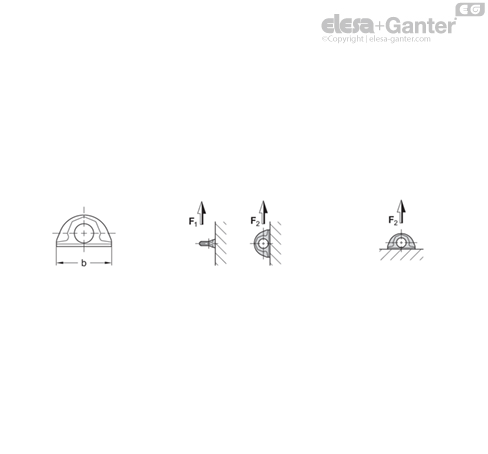

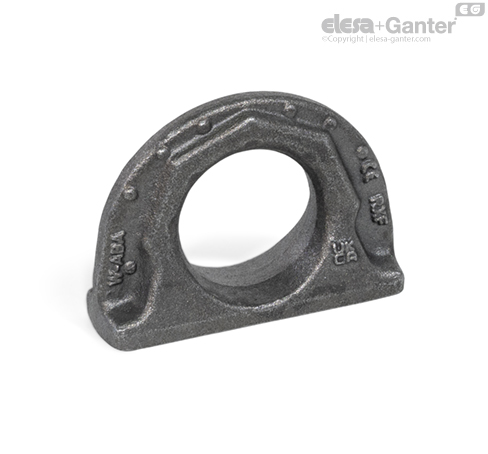

Kaldırma noktaları GN 589 kaldırma düzeneğini ve bağlama elemanlarını asmaya yöneliktir ve özellikle düşük bir profile sahiptir. Bunlar örneğin yük ataşman noktalarına veya doğrudan yükün kendisine kaynakla bağlanırlar ve herhangi bir yönden yükleri absorbe edebilirler.
Tabloda belirtilen nominal yük taşıma kapasitesi, kaldırma noktası üzerinde açıkça belirtilmiştir. Bu kapasite, listelenen yük tiplerinin en uygunsuz yük uygulaması için geçerlidir.
GN 589 kaldırma noktaları, 2006 / 42 / EG Makine Direktifine uygundur.
Atma olgunluğu / Hizmet ömrü / Güvenlik talimatları

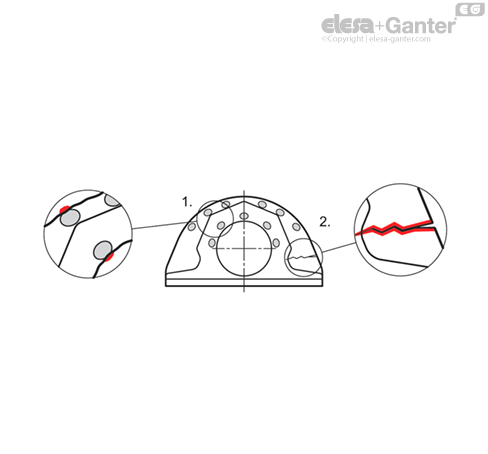

1. Aşınma işaretleri, kaldırma noktasının aşınmasını kontrol etmek için kullanılabilir. Bu işaretler, dış konturla veya deliğin konturuyla çakışırsa kaldırma noktasının, atma olgunluğu da denilen hizmet ömrünün sonuna gelinmiş demektir.
2. Kaldırma noktası bükülmüşse, hasar görmüşse veya çatlaklara sahipse, artık güvenli olmayacağından kullanılmaya devam edilmemelidir.
Her iki durumda da kaldırma noktasının değiştirilmesi gerekir.

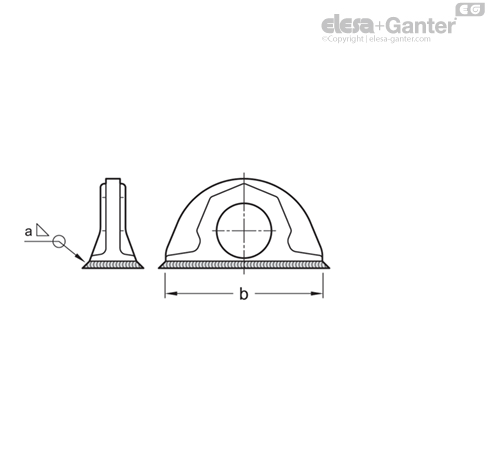

Sabitleme / Kaynak Yapma Talimatları
| b | a Kaynak bantı boyutu |
| 70 | 3 |
| 100 | 4 |
| 137 | 6 |
| 172 | 7 |
| 228 | 8 |
Kaynaklama, EN 287-1 uyarınca onaylanmış bir kaynakçı tarafından gerçekleştirilmelidir. Belirtilen yükleme değerleri, -40 °C ile +200 °C arasındaki çalışma sıcaklıkları için geçerlidir. Daha yüksek sıcaklıklara yönelik yük kapasiteleri talep üzerine sağlanır.
Çalıştırma talimatlarındaki bilgilere kurulum, ilk çalıştırma ve kullanım sırasında uyulmalıdır. Bu talimatlar ürünle birlikte verilmektedir veya elesa-ganter.tr adresindeki ürün sayfasında dijital olarak sağlanmaktadır.
