GN 5862

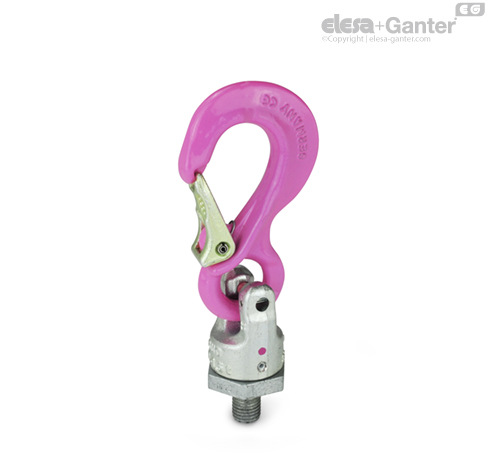

Yük kancaları

GN 5862 yük halkaları, bilyeli yataklarda ilerleyerek döner. Serbest dönen kanca, cıvataların izin verilen çekme yönünde yükleri taşımasını sağlar.

Nominal yük taşıma kapasitesi, döner delikli cıvata üzerinde açıkça gösterilir. Listede belirtilenlerin aksi olan yük tipleri bakımından en olumsuz durumlar için geçerlidir. GN 5862 yük halkaları, 2006 / 42 / EG sayılı Mekanik Mühendislik Direktifine uygundur ve BG testine tabi tutulur.

Entegre RFID aktarıcı, örneğin belirtilen düzenli denetleme sırasında askı ve kaldırma düzeneğini net bir şekilde belirtir ve tanımlar.

• GN 5862 kullanma talimatları

• Vidaların dayanım değerleri

Bağlantı şekli
Sayı	1	1	2	2	2	2	2	3 ve 4	3 ve 4	3 ve 4
Eğim açıları	0°	90°	0°	90°	0° den 45°	45° den 60°	Asimetrik	0° den 45°	45° den 60°	Asimetrik
Faktör	1	1	2	2	1.4	1	1	2.1	1.5	1
M 12	0.63 t	0.63 t	1.26 t	1.26 t	0.88 t	0.63 t	0.63 t	1.32 t	0.95 t	0.63 t
M 16	1.50 t	1.50 t	3.00 t	3.00 t	2.10 t	1.50 t	1.50 t	3.15 t	2.25 t	1.50 t
M 20	2.50 t	2.50 t	5.00 t	5.00 t	3.50 t	2.50 t	2.50 t	5.25 t	3.75 t	2.50 t
M 24	4.00 t	4.00 t	8.00 t	8.00 t	5.60 t	4.00 t	4.00 t	8.40 t	6.00 t	4.00 t
M 30	6.70 t	5.00 t	13.40 t	10.00 t	7.00 t	5.00 t	5.00 t	10.50 t	7.50 t	5.00 t
M 36	10.00 t	8.00 t	20.00 t	16.00 t	11.20 t	8.00 t	8.00 t	16.80 t	12.00 t	8.00 t

Yukarıdaki yük kapasitesi tablosu, yük halkası tipinin bir faktörü olarak metre ton cinsinden ve –40 °C ila +200 °C çalışma sıcaklığında (tüm değerler için güvenlik katsayısı 4 olarak alınmıştır) maksimum yükleri göstermektedir.

GN 5862 yük kancaları, yalnızca malzemeye bağlı olarak minimum vidalama derinliğinde cıvatayla tutturulmuş olması ve cıvata temas yüzeyinin düz ve kılavuz deliğine dik açıda sabitlenmiş olması durumunda kullanılabilir.

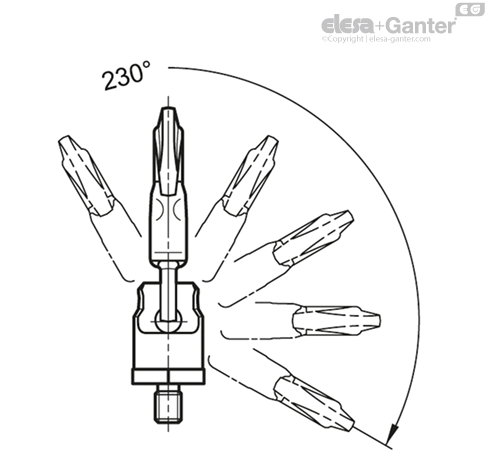

Eğer kalıcı olarak yerine monte edilirse, yük kancaları 360° serbestçe dönmeli ve köşelere veya başka parçalar (örn. vinç kancası) üzerine dayanmamalıdır. Yük kancaları, yük maruziyeti altında kalıcı döner hareket için uygun değildir.

Daha ayrıntılı kullanma talimatları ve şartname, teslim edilen her ürünle birlikte verilir (ayrıca bkz. www.elesa-ganter.com).



• diğer vida uzunlukları l
