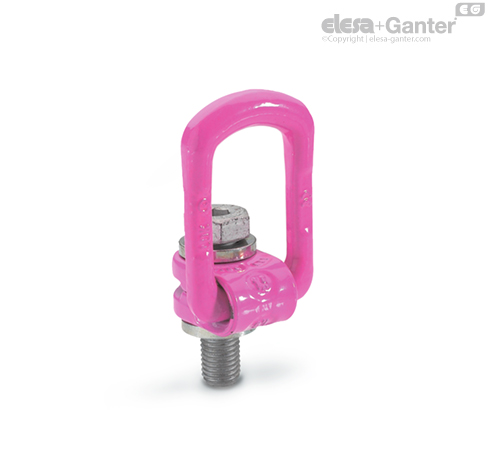

GN 586.1

Yük halkaları (döner)

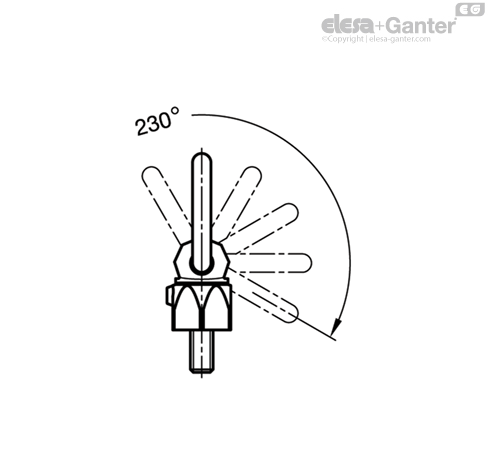

GN 586.1 yük halkaları, tüm yükü herhangi bir gerilim yönünde taşıyarak tüm onaylanmış pozisyonlarda katlanabilir ve döndürülebilir.

Yüksek yük taşıma kapasitesine sahiptirler ve güvenlik standartlarını karşılaması için test edilmişlerdir.

Tabloda listelenen ölçülmüş yük taşıma kapasitesi görünür bir şekilde bağlantı cıvatasına işaretlenmiştir. Arka sayfada listelenen yük tiplerinin en olumsuz yük uygulamaları için geçerlidir.

GN 586.1 yük halkaları Mekanin Mühendisliği Yönergesi 2006 / 42 / EG ile uyumludur ve BG testinden geçmiştir.

Entegre RFID aktarıcı, örneğin belirtilen düzenli denetleme sırasında askı ve kaldırma düzeneğini net bir şekilde belirtir ve tanımlar.

Bu standart önceki GN 586 yük halkalarını değiştirir.

• Kullanım talimatları GN 586.1

Yukarıdaki ayrıntılar, GN 586.1 döner yük halkası yerinde sabit ve yük yönüne ayarlanmış olduğunda metrik ton cinsinden maksimum yükü belirtir.

GN 586.1 döner yük halkasının temas yüzeyi düz şekilde ve yivli delik ile doğru açıda olmalıdır.

Elemana sabitlendiği zaman, bağlantı cıvatasının serbestçe 360° dönebilmesi gerekir. Sadece yük halkası ile birlikte verilen altıgen cıvata kullanılabilir.

Yük halkası serbest bir şekilde hareket etmelidir ve kenarlar tarafından desteklenmemelidir.

Yükü uygulamadan önce, kaldırma kancası somununu kuvvet yönünde çevirin. Kaldırma kancası somunu, yük altında sık çevirme döngüleri için uygun değildir.

Belirtilen yük değerleri, cıvata tüm uzunluğu boyunca içeriye doğru çevrilmişse yalnızca sınıf çelikten yapılmış dişli cıvatalar ile birlikte geçerlidir. Bu yük değerleri sadece 40 °C ila + 100 °C ortam sıcaklığında minimum 37 kp/mm² çekme gerilimli 1,5 x nominal çelik diş çaplı minimum vidalama uzunluğu için geçerlidir.

Daha ayrıntılı kullanma talimatları ve şartname, teslim edilen her ürünle birlikte verilir (ayrıca bkz. www.elesa-ganter.com).
