Özellikler
Tipler
Halka braketleri
Çelik, Almanya Malzeme no. 1,6541
- EN 1677 için % 100 elektro manyetik çekme testi
Blok üzerine kaynaklanmış
Çelik, S355 J2 + N (ST52-3N)
- EN 1677 için % 100 elektro manyetik çekme testi
Tespit yayı
Paslanmaz Çelik şerit
paslanmaz
Bilgi

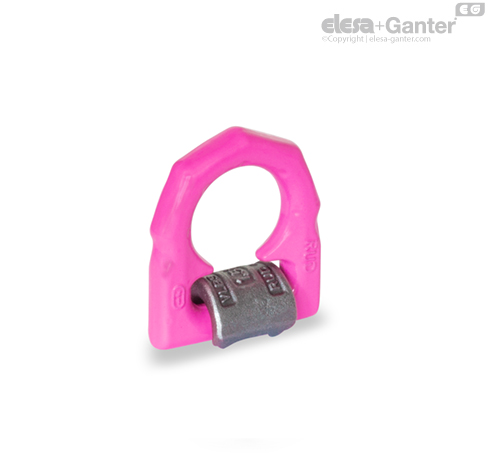

Kaynaklama için GN 587.1 yük halkaları, hızlı montaj için tasarlanmıştır.
Yüksek dinamik ve statik dayanım sağlarlar ve tüm yüklemeler için onaylanmış emniyete sahip (emniyet faktörü 4) her yönden yüklenebilirler.
Çelik bant (Tip F) halkayı her pozisyonda tutar ve titreşimlerin neden olduğu her gürltüyü emer. Tüm parçalar ayrılmaz bir şekilde bağlantılıdır.
İki destek sapı, kancaların taşımasını iyileştirmeli ve eğik süspansiyon halkaları durumunda destek etkisini artırmalıdır.
GN 587.1 yük halkaları, 2006 / 42 / EG sayılı Makine Mühendisliği Direktifine uygundur.
Bu standart, önceki yük halkalarının yerine geçer GN 587.
Emniyet talimatları
Yukarıdaki ayrıntı, metrik ton olarak maksimum yğk ile ilgilidir.

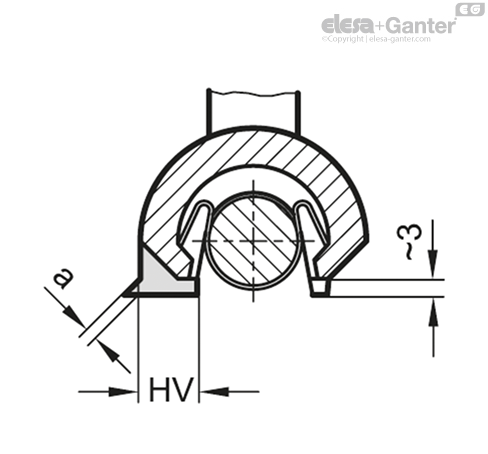

Kaynak dikişinin konfigürasyonları (HV) DIN 18800 gerekliliklerine uygundur, örn. kapalı dikiş, hiçbir korozif çökeltinin oluşamayacağı anlamına gelir; bu ayrıca yük halkalarını dışarıda kullanım için uygun hale getirir.
| Yükleme halka boyutu | Boyut Kaynak dikişi | Uzunluk | Hacim (cm)3 |
| b = 66 ( 1.5 t) | HV 5 + a 3 | 2 x 33 | 1.2 |
| b = 77 ( 2.5 t) | HV 7 + a 3 | 2 x 40 | 2.6 |
| b = 87 ( 4.0 t) | HV 8 + a 3 | 2 x 46 | 3.2 |
| b = 115 ( 6.7 t) | HV 12 + a 4 | 2x 60 | 8.7 |
| b = 129 ( 10.0 t) | HV 16 + a 4 | 2x 60 | 15.5 |
Kaynaklama, EN 287-1 uyarınca onaylanmış bir kaynakçı tarafından gerçekleştirilmelidir.
Belirtilen yükleme değerleri, -20 °C ile + +100 °C arasındaki çalışma sıcaklıkları için uygundur. Daha yüksek sıcaklıklar için uygun olan yük kapasiteleri talep üzerine temin edilir.
Yük halkaları kaldırma yerine bağlama içi kullanılırsa, nominal yük iki katına çıkar.
Daha ayrıntılı kullanım talimatları ve özellikler her teslimatta temin edilir.
