Özellíkler
Típler
- Tip A: Vidasız Somun (kaynak yapmak için)
- Tip C: Erkek vidalı somun
- Tip DH: Yatay, sabitleme flanşlı
- Tip E: Plakalı (kaynak yapmak için)
Paslanmaz çelik hassas döküm NI
AISI CF-8
mat kumlanmış
Bílgí

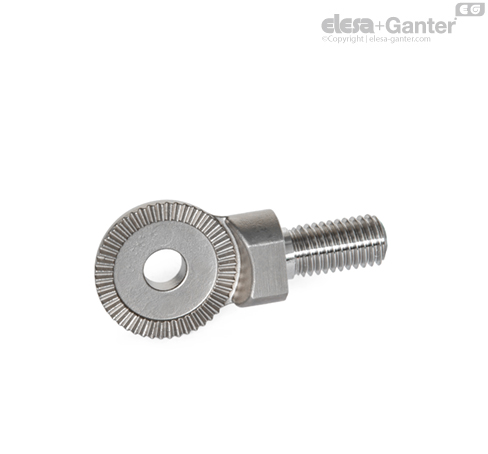

GN 187.5 Paslanmaz Çelik-Kilitleme plakaları kilitleme mafsallı setlerle birlikte monte edilebilir GN 187.6 kilitleme mafsalları oluşturmak için. Bu plakalar vites topuzlarını, tutma borularını, tepsilerini veya yataklarını form kilitleme bağlantısı ile belirli açılarda birbirlerine göre ayarlanmasını sağlar. Dişin açı oryantasyonu, paralel eksen veya dik açılı ayara izin verecek şekilde bağlantı elemanlarına uyarlanır.
Farklı tipler isteğe bağlı olarak d | p | 1 | pp | nominal boyutlarla birlikte tutturularak ve kilitleme mafsal setleri ile ortalanarak bir araya getirilebilir. Paslanmaz Çelik Eksen Yayları_ | s | _GN 187.2 GN 187.4 _ | s | _montaj sırasında kilitleme kafalarının arasına yerleştirilebilir, böylece sökme işleminde kolay ayrılır. Ek tasarım olanakları, kilitleme kafalarının kilitleme plakaları ile uyumluluğundan kaynaklanmaktadır_ | s | _GN 187.2 GN 187.4 .
Kaynak yapılırken, E tipi karşı tarafa kolayca yerleştirilebilir ve d | p | 8 | pp | (dişlerle aynı hizada) dübel pimleri veya konumlandırma pimleri kullanılarak montaj delikleri ile sabitlenir.
