Özellikler
Tipler
- Tip A: geçmeli delikli, burçsuz
- Tip C: dişli burçlu ve merkezleme basamaklı
Paslanmaz çelik hassas döküm NI
AISI CF-8

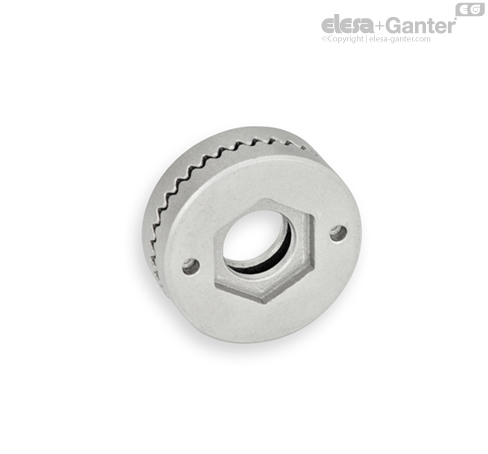

Dişli burçlu versiyon
Paslanmaz Çelik AISI 304
Yay
Paslanmaz Çelik AISI 301
Bilgi

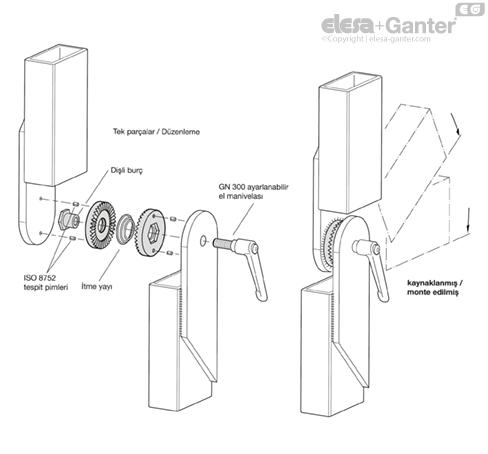

GN 188 Paslanmaz Çelik-Dişli kilitleme plakalarının yardımıyla, standart bileşenler birbirlerine kenetlenebilir ve tanımlanan açısal artışlarla sıkıca bağlanabilir. Kaynaklama ile birleştirilirler.
Dişli kenar, hizalama deliklerinin (d4) üzerinde tam olarak konumlandırılır, bu da paralel veya dik açılı bir düzenleme sağlar.
Montaj sırasında, itme yayı dişli diskler arasına yerleşir ve gevşeme esnasında dişli disklerin düzgün bir şekilde ayrılmasını sağlar. Teslimat içerisinde iki dişli kilitleme plakası, bir itme yayı ve versiyona bağlı olarak bir dişli burç yer alır.
