GN 418.2

Kam noktalı vidalar

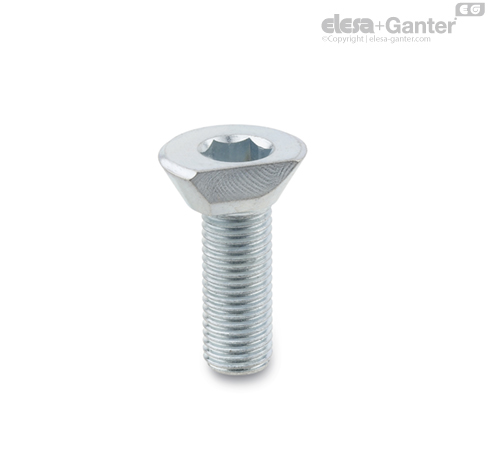

GN 418.2 kam uçlu vidalar sağlam ve kompakt elemanlardır, minimum kurulum alanı gerektirirler ve son derece rahat kullanım sunarlar.

Tabloda verilen kenetleme güçleri F maksimum izin verilen sıkıştırma torkunu ve belirtilen t vidalama derinliğini belirtir.

• Vidaların dayanım değerleri

Fonksiyon

Kam noktası vidasının başlığı iki kama sahiptir: radyal kenetleme kamı (ek 30° tkonik ile) ve eksenel aşağı çekme kamı. Kam, kenetleme kuvvetinin her açısal pozisyonda aynı olmasını sağlar. Kam ayrıca kendi kendine kilitlenebilir.

Kuvvet bileşenleri, bir çekme etkisi yaratan ve sürtünmeye ek olarak, iş parçasının sabit bir duruşa karşı bastırılmasına neden olan sıkıştırma noktasına etki eder. Diş ve 30 ° 'lik konik tarafından ek bir aşağı çekme etkisi yaratılır.

Her uygulamada emniyetli ve güvenli kenetleme sağlamak için bir sağ taraf versiyonu 8sağ taraflı diş) ve sol taraflı versiyon (sol taraflı diş) kullanılabilir.

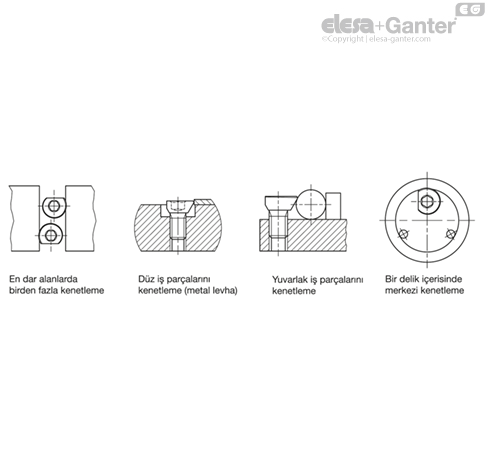

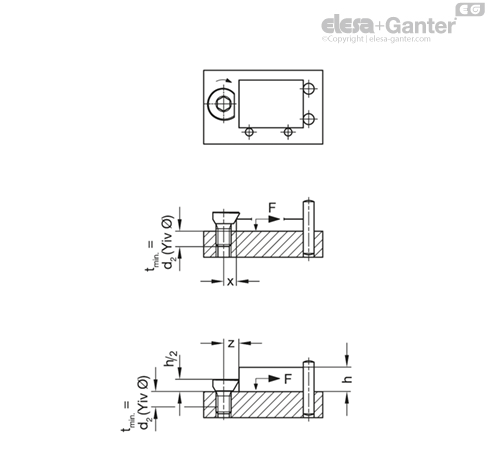

Montaj talimatları

• Dişli deliklerini belirtildiği gibi konumlandırın

• Kam noktası vidasını istenen yüksekliğe vidalayın ve düz tarafı işparçasına bakacak şekilde yerleştirin (minimum vidalama derinliğini not edin t)

• Konik başlık üzerinde tutma etkisi için minimumtutma yüksekliği h₂olmalıdır

• Kenetleme için yaklaşık 135° dönüş gerekir
