Halka
Somun
Çelik
Çekme gerilimi sınıf 10 (1000 N/mm2)

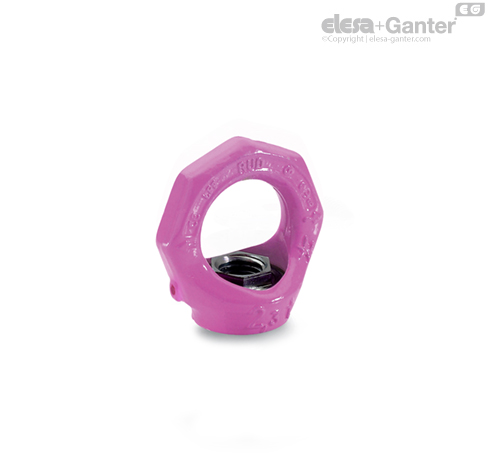

Kuvvet hareketinin yönünün ayarlanmasına izin veren ve yanlışlıkla gevşemesini veya fazla dönüşü engelleyen GN 583kaldırma halkası cıvataları döner yataklar içerisine monte edilmiştir (kaldırma halkası cıvataları için potansiyel oalrak mümkündür DIN 582 .
GN 583 kaldırma kancası somunları, yüksek taşıma kapasitesi sağlar ve güvenlik standartlarını (güvenlik faktörü 4) karşıladığı test edilir.
Yukarıdaki tabloda listelenen nominal yük taşıma kapasitesi, halka üzerinde açıkça belirtilmiştir. Karşısında listelenen yük tiplerinin en uygunsuz yük uygulaması için geçerlidir.
GN 583 kaldırma kancası somunları, 2006 / 42 / EG sayılı Makine Mühendisliği Direktifine uygundur ve BG testi uygulanmıştır.
Entegre RFID aktarıcı, örneğin belirtilen düzenli denetleme sırasında askı ve kaldırma düzeneğini net bir şekilde belirtir ve tanımlar.
Altıgen soketli somun, halkadan sökülemez.
Bağlantı şekli | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ![]() | ||
Sayı | 1 | 1 | 2 | 2 | 2 | 2 | 2 | 3 ve 4 | 3 ve 4 | 3 ve 4 |
Eğim açıları | 0° | 90° | 0° | 90° | 0° to 45 | 45° den 60° | Asimetrik | 0° den 45° | 45° den 60° | Asimetrik |
Faktör | 1 | 1 | 2 | 2 | 1.4 | 1 | 1 | 2.1 | 1.5 | 1 |
M 8 | 1.00 [0.14] | 0.30 t | 2.00 [0.28] | 0.60 t | 0.42 [0.10] | 0.30 t | 0.30 t | 0.63 t | 0.45 t | 0.30 t |
M 10 | 1.00 [0.23] | 0.40 t | 2.00 [0.46] | 0.80 t | 0.56 [0.17] | 0.40 t | 0.40 t | 0.84 t | 0.60 t | 0.40 t |
M 12 | 2.00 [0.34] | 0.75 t | 4.00 [0.68] | 1.50 t | 1.00 [0.24] | 0.75 t | 0.75 t | 1.12 t | 0.75 t | |
M 16 | 4.00 [0.70] | 1.50 t | 8.00 [1.40] | 3.00 t | 2.10 [0.50] | 1.50 t | 1.50 t | 3.15 t | 2.25 t | 1.50 t |
M 20 | 6.00 [1.20] | 2.30 t | 12.00 [2.40] | 4.60 t | 3.22 [0.86] | 2.30 t | 2.30 t | 4.83 t | 3.45 t | 2.30 t |
M 24 | 8.00 [1.80] | 3.20 t | 16.00 [3.60] | 6.40 t | 4.48 [1.29] | 3.20 t | 3.20 t | 6.70 t | 4.80 t | 3.20 t |
M 30 | 12.00 [3.20] | 4.50 t | 24.00 [6.40] | 9.00 t | 6.30 [2.30] | 4.50 t | 4.50 t | 6.70 t | 4.50 t |
Parantez içinde verilen yükler, ilgili DIN 582 kaldırma kancası somununun yük kapasitesini ifade eder. Eğer böyle bir değer belirtilmemişse, DIN 582 kaldırma kancası somunlarının kullanılmasına izin verilmez!
GN 583 kaldırma kancası somunları için cıvata bağlantılı yüzey, düz ve dişli delik ile doğru açıda olmalıdır. Vidalandığında somunun halkası tam olarak temas etmeli (conta kullanmayın) ve kanca somunu 360° serbestçe dönmemelidir.
Yükü uygulamadan önce, kaldırma kancası somununu kuvvet yönünde çevirin. Kaldırma kancası somunu, yük altında sık çevirme döngüleri için uygun değildir.
Belirtilen yük değerleri, cıvata tüm uzunluğu boyunca içeriye doğru çevrilmişse yalnızca > 10.9 sınıf çelikten yapılmış dişli cıvatalar ile birlikte geçerlidir. Bu yük değerleri sadece 40 °C ila + 100 °C ortam sıcaklığında minimum 37 kp/mm2 çekme gerilimli 1,5 x nominal çelik diş çaplı minimum vidalama uzunluğu için geçerlidir.
Talep üzerine farklı koşullardaki yük yatağı kapasitesi.
Daha ayrıntılı kullanım talimatları ve özellikler her teslimatta temin edilir.
