GN 581.5

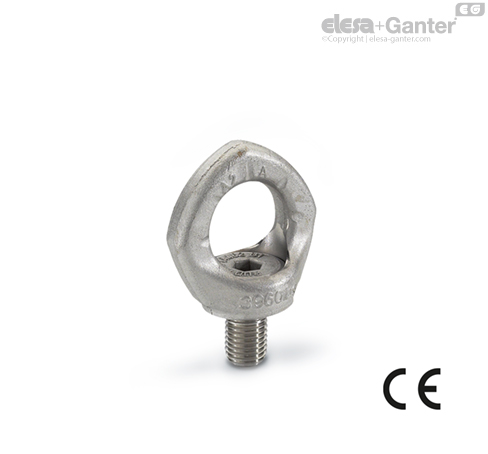

Delikli kaldırma cıvataları (döner)

Kuvvet hareketinin yönünün ayarlanmasına izin veren ve yanlışlıkla gevşemesini veya fazla dönüşü (kaldırma halkası cıvataları için potansiyel olarak mümkündür DIN 580) engelleyen GN 581.5 kaldırma halkası cıvataları döner yataklar içerisine monte edilmiştir. GN 581.5 delikli kaldırma cıvataları, yüksek taşıma kapasitesi sağlar ve güvenlik standartları (güvenlik faktörü 4) ile uyuşması için test edilmiştir.

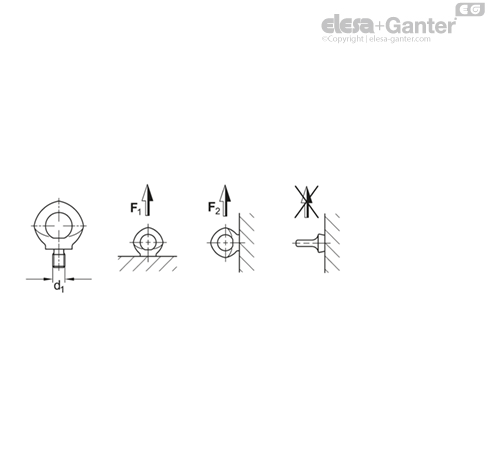

Yukarıdaki tabloda listelenen nominal yük taşıma kapasitesi, halka üzerinde açıkça belirtilmiştir. Karşısında listelenen yük tiplerinin en uygunsuz yük uygulaması için geçerlidir.

GN 581.5 delikli kaldırma cıvataları 2006 / 42 / EG Makine Mühendisliği Yönergesi ile uyumludur ve BG testi uygulanmıştır.

Entegre RFID aktarıcı, örneğin belirtilen düzenli denetleme sırasında kaldırma noktasını net bir şekilde belirtir ve tanımlar.

Altıgen soketli cıvata halkadan sökülemez.

Parantez içinde verilen yükler DIN 580 karşılık gelen kaldırma delikli cıvataların yük kapasitesidir. Bu tür bir değer belirtilmemişse, DIN 580 kaldırma delikli cıvatasının kullanımına izin verilmez!

GN 581.5 kaldırma delikli cıvata için cıvatalama yüzeyi düz ve dişli deliğe dik açılı olmalıdır; havşa açma dişin nominal çapından ≤ olmalıdır.

Vidalanmış, vidanın halkası sıkı temas etmelidir (rondelaları kullanmayın) ve delikli cıvata 360° serbestçe dönmelidir.

Yükü uygulamadan önce, kaldırma delikli cıvatayı kuvvet yönünde çevirin. Kaldırma delikli cıvata, yük altında sık çevirme döngüleri için uygun değildir.

Belirtilen yük değerleri, paslanmaz çelikte, minimum vida giriş uzunluğu 1,5 × nominal diş çapı, minimum çekme gerilimi 37 kp/mm², ortam sıcaklığı -40 °C ila +280 °C için geçerlidir. Talep üzerine farklı koşullardaki yük yatağı kapasitesi.

Çalıştırma talimatları ek kılavuzluk içermektedir ve her kaldırma delikli cıvatayla birlikte verilmektedir.
