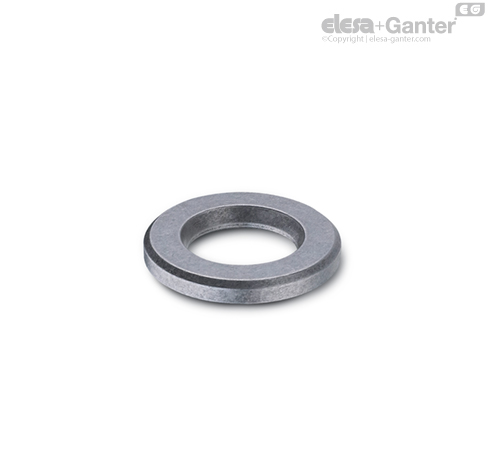

Özellíkler
Çelik, 1.7227 (42 CrMoS 4 V)
çekme gerilimi için tavlanmış
Rm = 1220 ... 1400 N/mm2
ince ayarlı ve kaydırmalı taşlama
Bílgí
Contanın vidalı bağlantı üzerindeki etkisi çoğu kez eksik değerlendirilir. GN 6339 contalar ile, yüksek kaliteli önceden yüklenmiş vidalı bağlantılar oluşturulabilir.
Yüksek statik kenetleme kuvvetine ulaşılarak gerilim kaybı önlenebilir.
Belirlenmiş bir önceden yüklü kenetleme kuvvetinde, genelde daha ince cıvatalar kullanılabilir. Bu, kenetleme mesafesi ile cıvata çapı arasında daha iyi bir oran sağlayarak hata riskini minimuma indirir.
Dış yüzeyi sertleştirilmiş düzgün delik başı/vida temas yüzü, sürekli kenetleme ve serbest bırakma işlemlerinin gerekli olduğu durumlarda bile daha düşük ve daha sabit bir sürtünme katsayısına yol açar.
GN 6339 contalar, DIN 6914 çelik cıvatalar için değil; yalnızca 8.8 / 10.9 / 12.9 sınıfı makine yapım cıvataları için uygundur.
Tekník bílgí

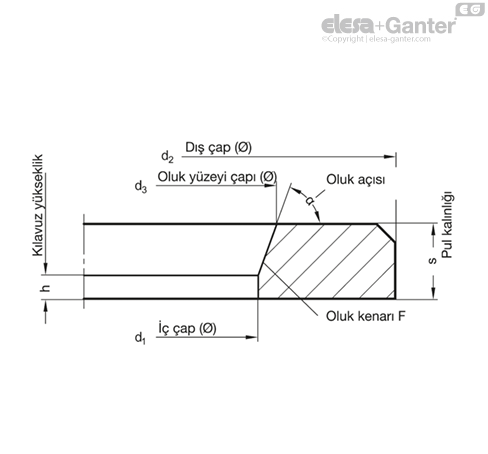

Dış çap d2
Alt tip dış çap d2, DIN 125 / ISO 7089 rondelalara ve daha üst tipleri ise DIN 7349 contalara karşılık gelir.
Yivli yüz çapı d3
Bu boyut yivli α 70° açı ve d1 iç çap ile beraberdir, bu boyut ağır iş rondelalarının boyutları içerisindeki en önemli boyuttur. Düşük tolerans aralığında bile d3 çapı, cıvatanın başının çapı altındaki maksimum çaptan daha büyüktür. Bu durum, sertleştirilmiş contanın d3 yivinin cıvataya hasar verecek şekilde başın altındaki yarıçap içerisine bastırılarak cıvatanın üzerinde bir girinti oluşturmamasını sağlayacaktır.
İç çap d1
d1 iç çapın mümkün olduğu kadar küçük tutulması cıvatanın somun içerisine merkezi bir şekilde yerleştirilmesini sağlar. d3 yiv çapı ve cıvata başının maksimum temas alanı arasındaki bir yanlış eşleştirme durumundan kaçınmak için cıvata ve conta çiftini en azından dairesel açıklıkta eşleştirmek çok önemlidir.
Yiv açısı α = 70° ± 2°
Bu görece geniş açı, altıgen başlı cıvatalar kullanırken, pulun yivli yüz çapı d3 ile çakışmayı önlemek için gereklidir.
Yiv kenarı F
Uzatılmış yivli kenar F, d3 ve d1’den görülebileceği gibi, cıvata gövdesinden başına doğru en küçük radyal açıklığı sağlayan bir kenar oluşturur.α = 68°’lik minimum yiv açısında ve d1 ve d3 için en küçük boyutlarda bile bu radyal açıklık, DIN EN’e göre tüm cıvatalar için yeterlidir.
Uç yüksekliği h
Bu, d1 iç çapın silindirik parçasının yüksekliğidir, cıvatanın dişinin yivi ile ilişkili olarak h olabildiğince yüksek olmalıdır.
Conta kalınlığı s
