Ana özellikler
Malzeme
Cam elyafı takviyeli poliamid bazlı (PA) teknopolimer, gri.
Standart uygulamalar

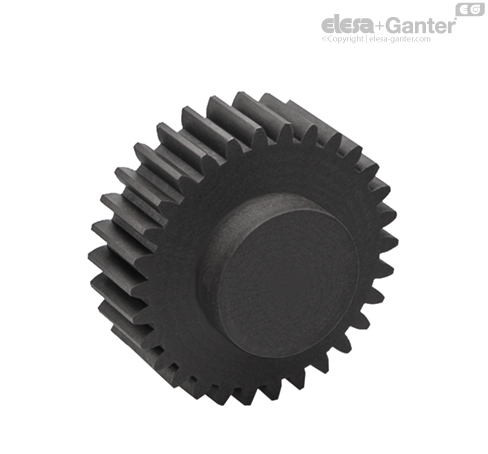

- ZCL-0.5: modül 0.5, sert göbek (diş sayısı Z ≤ 50) veya önceden delinmiş delik (diş sayısı Z ≥ 55).
- ZCL-1.0: modül 1.0, sert göbek (diş sayısı Z = 10) veya önceden delinmiş geçiş deliği.
- ZCL-1.5: Modül 1.5, önceden delinmiş geçiş deliği
- ZCL-2.0: Modül 2.0, önceden delinmiş geçiş deliği
- ZCL-2.5: Modül 2.5, önceden delinmiş geçiş deliği
- ZCL-3.0: Modül 3.0, önceden delinmiş geçiş deliği
- ZCL-1.0-K: modül 1.0, kama kanallı, delikli göbek UNI 6604, D10 toleransı.
- ZCL-1.5-K: modül 1.5, kama kanallı, delikli göbek UNI 6604, D10 toleransı.
- ZCL-2.0-K: modül 2.0, kama kanallı, delikli göbek UNI 6604, D10 toleransı.
- ZCL-2.5-K: modül 2.5, kama kanallı, delikli göbek UNI 6604, D10 toleransı.
- ZCL-3.0-K: modül 3.0, kama kanallı, delikli göbek UNI 6604, D10 toleransı.
Önceden açılmış geçiş deliği ile yapılan uygulamalarda, tablolardaki boyut d işleme yoluyla elde edilebilecek minimum deliğin çapını temsil etmektedir.
-K versiyonları için, kama kanalının makinede işlenmesi, her zaman dişlilerle kademelenmeyle sonuçlanmaz.
Genel bilgiler
Özellikler
Tablolarda belirtilen torklar 0 ile 150 arasındaki rpm ile verilmiştir. Tork değerleri can yağlama, sıcaklık, farklı malzemelerle eşleşme ve aralıksız çalışma saatlerine bağlı olarak değişebilir.
Düz açık delik üzerindeki maksimum tolerans: IT 9.
Teknik veriler
Bkz. İletim elemanları.
Kullanım talimatları
Montaj
İki düz dişliyi eşleştirmek için, pozitif bir diş boşluğu düşünülmelidir. Modül 0.5 – 1.0 – 1.5 için (0,03 +0.1) tolerans tavsiye edilir. Modül 2.0 – 2.5 – 3.0 için (+0,08 +0.3) tolerans tavsiye edilir.
