Özellíkler
Típler
- Tip AVF: Çatal kenetleme kolu, iki flanş pullu
- Type CVF: Çatal kenetleme kolu, iki flanş pullu ve kenetleme vidası GN 708.1
- Tip EVF: Yekpare kenetleme kolu, kaynak için kilit menteşeli
Levha metal parçalar
Yüzeyi sertleştirilmiş Çelik C10
Galvanizli, mavi pasifleştirilmiş
Rulman perçinleri sertleştirilmiş
Tüm hareketli parçalar
özel yağ ile yağlanmış
Sert kalıplanmış plastik kol manşonu
kırmızı, yağa dayanıklı
Sıkma vidası GN 708.1, Tip A
- Çelik, galvanizli, mavi pasifleştirilmiş
Bílgí

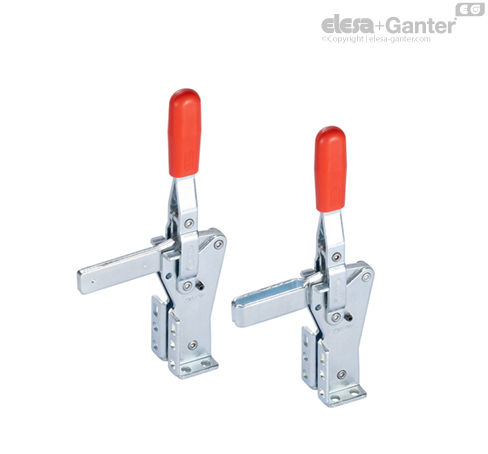

Sıkıştırma civataları GN 812.1 mafsal prensibine göre çalışır: kaldırma kolu ve sıkıştırma çubuğu aynı yönde hareket eder. Kenetlenmiş pozisyonda, çalışan kaldırma kolu dikey pozisyonunda olur.
Çift flanşlı montaj tabanı ile iki düzleme monte edilebilir ve sıkıştırma eylemi için daha az alana ihtiyaç duyar.
Çatal kenetleme kollu iki flanşlı pullu (tip AFV) manivelalı kıskaçlar, uygulamaya özel bir sıkma vidası alabilir. Tip CVF için neopren kauçuk uçlu bir sıkma vidası da dahil edilmiştir.
Tip F versiyon, iş parçasını yerinde tutmak için, daha sonra uygulamaya özel basılı tutarak bağlanan bir bileşeni barındırabilecek olan kilit menteşesi kaynaklanarak veya çubuğunGN 809_ | s|_ çalışma parçasını yerinde tutmak için sıkma vidaları tutucuları.
