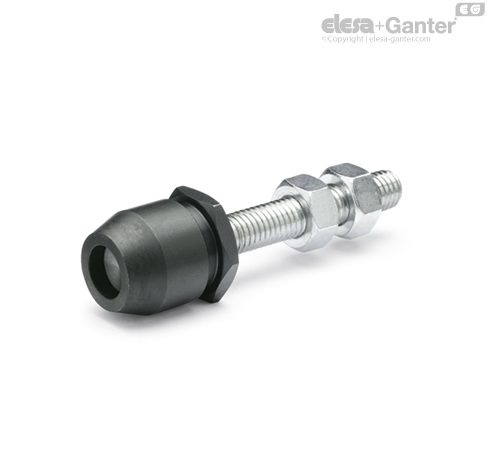

GN 804

Manivelalı kıskaç mil tertibatları

Elle çalıştırılan manivelalı kıskaçları kullanırken ölü merkez noktasını geçmek ve / veya iş parçası toleranslarını dengelemek için, elastik itme pedi (örn. GN 708.1- kullanılabilir.

Belleville yaylı contalar takılı GN 804 manivelalı kıskaç dingil tertibatları yalnızca iş parçası toleranslarının üstesinden gelmeye yardımcı olmaz, aynı zamanda gerekli sıkıştırma kuvvetinin önceden ayarlanmasına da izin verir.

Bu ayarlama, altıgen somun (A/F) ile yapılabilir. Ayarlama somunu mesafesi, gerekli sıkıştırma kuvvetini sağlamak için Belleville contaların yukarıdaki resimde gösterildiği gibi önceden yüklenebildiği mesafedir.

Ayrıca, itme pedi hareketlidir.

İki adet altıgen somun siparişe dahil olan parçalardır.

• Vidaların dayanım değerleri
