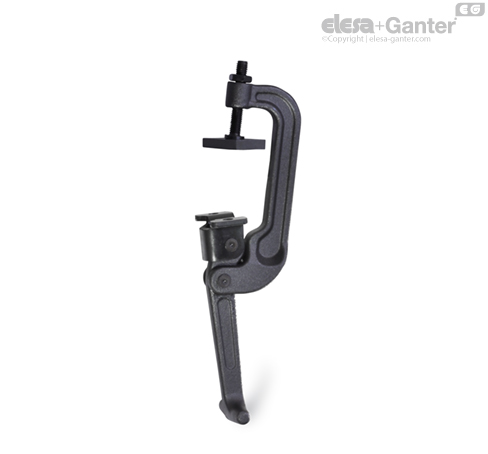

GN 855

C Tipi Kelepçeler

GN 855 C Tipi Kelepçeler yüksek sıcaklıklar, toz, buğu gibi şiddetli ve zorlu koşullar altında kullanılmalarını sağlayan özellikle dayanıklı, sağlam ve kompakt bir tasarıma sahiptir.

C Tipi Kelepçeler normalde sıkıştırma noktasına yerleştirilir ve sabitlenir. Sayaç plaka serbest olarak temin edilir, bir bilye soketine sahiptir ve kenetlenecek sayaç parçasının takılması için tasarlanmıştır. Bilye tipi cıvata ile birlikte, bu konfigürasyon mandallı kıskacın tam olarak konumlandırılmasını sağlar.

Eğer karşı plaka kenetlenecek karşı parçada kalmayacaksa, alternatif olarak sıkıştırma braketi kullanılarak GN 802_|S|_manivelalı kıskaç dingil tertibatları (sarkaç tipi yatak yüzeyi vardır) tutturulabilir.

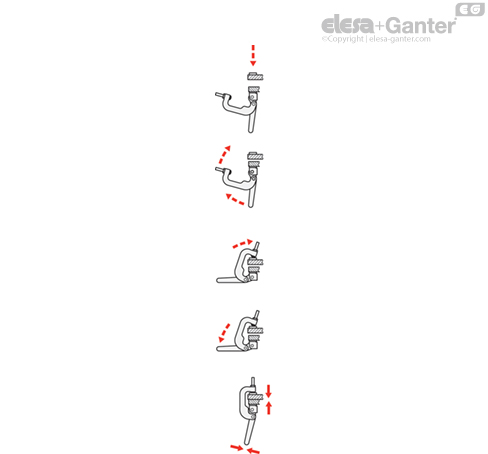

Kenetlenecek olan parçaları sıkıştırma pozisyonuna yerleştirin; örn., kapağı kapatın ya da kenetlenecek parçayı yukarı yerleştirin.

Daha sonra sıkıştırma braketini ve çalıştırma kolunu hareket ettirin

Sıkıştırma braketini, sıkıştırma cıvatası sayaç plakanın bilye soketine yerleşecek şekilde hareket ettirin.

Sıkıştırma kuvveti ölü noktayı geçinceye kadar çalıştırma kolunu aşağı doğru hareket ettirin.

Kapatıldığında, C Tipi Kelepçe pozisyonunu kendi kendine korur.
