Genel bilgiler
Özellikler ve uygulamalar

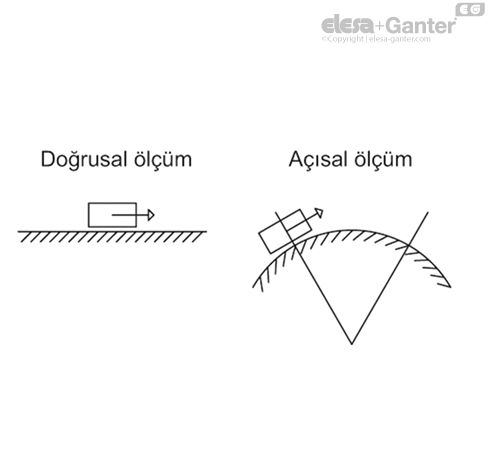

Yerleşik pozisyon sensörlü, manyetik bantlı (ayrı olarak sipariş edilir), LCD çok fonksiyonlu ekrandan yapılmış MPI-15 ölçüm sistemi, doğrusal ve açısal yer değiştirme ölçümü için eksiksiz bir sistemdir (minimum 65 mm yarı çaplı). M-BAND-10 (ayrı olarak sipariş edili), doğrusal ve açısal yer değiştirmenin ölçümü için eksiksiz bir sistemdir (minimum 65 mm yarıçap ile).
Montajı son derece kolay olup hassas hizalama ve konumlandırma yapılmasını sağlayarak gereken süreyi ve işleme prosedürlerini en aza indirir.
- 5 işlev düğmeli çok işlevli LCD.
- Sade / kademeli mod.
- Programlanabilir aralık işlevi.
- 1,5 VDC harici batarya güç kaynağı.
- Batarya değişimi sırasında tamponlu bellek.
- Yanlışlıkla kutup evirme koruması.
- Manyetik sensör kılıf malzemesi: anotlamış alüminyum.
Daha fazla bilgi için kullanım talimatlarını okuyun.
| Teknik veriler |
|---|
| Pil ömrü | 1.5 yıl (C-tipi pil) |
| Çözünürlük(1) | 0.1 mm - 0.01 in - 0.01° |
| Hassasiyet(2) | 0.1 mm |
| Tekrar doğruluğu(3) | 0.001 mm |
| Çalışma hızı | max. 5 m/s |
| Kendini tanılama | pil kontrolü, sensör kontrolü, manyetik bant kontrolü |
| Programlanabilir ölçüm ünitesi | milimetre, inç, derece (açı) |
| Çalışma sıcaklığı | 0 ÷ 50 °C |
| Depolama sıcaklığı | -20 ÷ +70 °C |
| Bağıl nem | Yoğunlaşma olmadan 25°C'de maksimum %95 |
| Koruma sınıfı | IP40 tüm cihaz IEC 529'a uygun IP54 ön yüzü IP67 manyetik sensör |
| Girişim koruması | IEC 61000-4-2 |
(1) Çözünürlük: sistemin görüntüleyebildiği uzunluktaki en küçük değişiklik. .
(2) Hassasiyet: sistem tarafından ölçülen değerin gerçek değerden maksimum sapması.
(3) Tekrarlama doğruluğu: tekli ölçümler yapılmasıyla güvence koşullarının değişmediği aynı numunenin ölçüm serileri arasındaki yakınlık derecesi.
Talep üzerine aksesuarlar
Talep üzerine aksesuarlar
Manyetik bant M-BAND-10.
Talep üzerine özel uygulamalar
Talep üzerine özel uygulamalar
Özel levha ekran özelleştirilmiş simgeler, işaretler veya yazılarla birlikte tedarik edilebilir.
Standart uygulamalardan farklı kablo uzunluğuna sahip manyetik sensör tabloda gösterilmiştir, maksimum 20 m'ye kadar.
