DD52R-E-RF
DD52R-E-RF
Radyo frekansı ile veri aktarımı
Radyo frekansı ile veri aktarımı
Ana özelliklerGenel bilgiler
Montaj talimatları
Aksesuarlar
Uyumluluk
Ana özellikler
Taban ve kasa
Yüksek dirençli poliamit bazlı (PA) teknopolimer.
Siyah taban.
Aşağıdaki renklerde kasa:
- C1: RAL 7021 gri-siyah, parlak kaplama.
- C2: RAL 2004 turuncu, parlak kaplama.
- C3: RAL 7035 gri, parlak kaplama.
- C55: RAL 5005 mavi renk, parlak kaplama.
Mükemmel sızdırmaz contalı AISI 304 paslanmaz çelikten UNI 6955 TORX®T06 altı yuvalı soketli vida dişli kapak (TEXTRON INC. tarafından tescilli bir markadır).
Taban ve koruma kasası arasındaki, yüksek performanslı bir mühürleme malzemesi kullanılarak yapılan bağlama, toz ve sıvı girişini önlemeye ek olarak, kullanım sırasında bunların ayrılmasını önler.
Başlık
Ø 20 mm H7 ayarlanabilir delikli AISI 304 paslanmaz çelik, AISI 304 paslanmaz çelik başsız vida, altıgen soket ve kapak ucu UNI 5929-85 ile şafta oturur, birlikte verilir.
Cam
Transparan poliamit bazlı (PA-T) teknopolimer, kasanın üzerine mühürleyerek kalıplanmıştır. Çözücülere, yağlara, greslere ve diğer kimyasal maddelere karşı dirençlidir (temizlik işlemleri sırasında alkolle temasından kaçının).
Ekran
- 12.00 mm yüksekliğinde ve özel karakterli 6 haneli LCD.
Görselleştirme parametreleri operatör tarafından uygun düğmelerle ayarlanabilir ve değiştirilebilir.
- değerler mm, inç veya derece olarak görüntülenir.
- kullanım için mod ekranı (sade veya kademeli mod)
- okuma hizalaması (sağa veya ters).
Klavye
Polyester membran. Çözücülere, alkole, asitlere, alkalilere dayanıklı.
İç conta
Kasa ile başlık arasında NBR sentetik kauçuktan O halka ön contası.
Tabanın arka oyuğunda NBR sentetik kauçuk içindeki çift O halkası contalı pirinç yatak (DD52R-E-RF-SST-IP67).
Arka conta
Köpük polietilen, birlikte verilir.
Standart uygulamalar
- DD52R-E-RF-SST-IP65: IP 65 koruma sınıfında tamamen mühürlü gösterge, bkz EN 60529 tablo.
- DD52R-E-RF-SST-IP67: IP 67 koruma sınıfında tamamen mühürlü gösterge, bkz EN 60529 tablo tabanın arka boşluğunda çift mühür halkalı pirinç yatak ile elde edilir.
Genel bilgiler
Özellikler ve uygulamalar

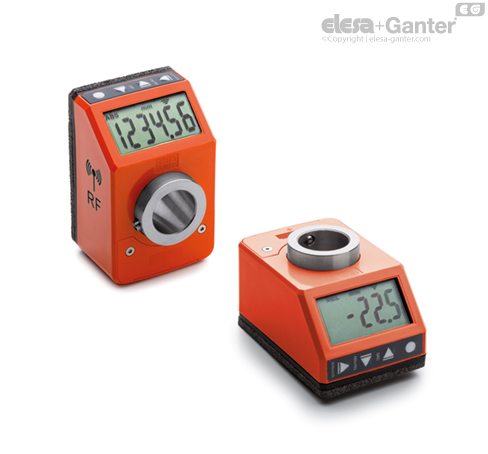

Batarya güç kaynaklı DD52R-E-RF konum göstergeleri her konumda geçiş yapan şaftlarda kullanılarak makine bileşeninin sade veya kademeli konumlandırmasında okuma yapılmasını sağlar.
12.0 mm yüksekliğinde 6 haneli ekran uzak mesafeden ve farklı açılardan mükemmel okunurluk sağlar.
Transparan teknopolimer cam LCD ekranı kaza sonucu oluşan darbelere karşı korur.
Kullanım modunda, 4 işlev düğmesi kullanılarak, kademeli veya sade modu, ölçü birimini (mm, inç veya derece) seçmek, sade sayacı sıfırlamak veya önceden ayarlanan kaynak değerini ve aralık değerini yüklemek mümkündür.
Programlama modunda, 4 işlev düğmesiyle, şaftın bir dönüşünden sonra okumayı, dönüş yönünü, hizalamayı, çözünürlüğü, (görüntülenen ondalık hane sayısını), kaynak değeri ve aralık değerini, maksimum dönüş hızını programlamak ve farklı seçenekler arasından tuşların işlevlerini ayarlamak mümkündür.
Dahili pilin, 2.5 yıllık bir pil ömrü vardır. Pilin değiştirilmesi gerektiğinde ekranda özel bir sembol görünür. Göstergeyi tahrik şaftından çıkarmaya ve konfigürasyon parametrelerini kaybetmeye gerek olmadan, ön kapağı (Şekil 1) çıkararak pil kolayca değiştirilebilir.
HIZLI KONUMLANDIRMA SİSTEMİ

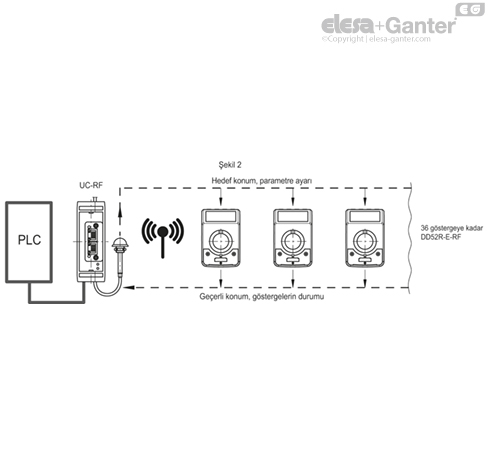

DD52R-E-RF göstergeler (Elesa Patentli), radyo frekansı (RF) aracılığıyla UC-RF kontrol ünitesine bağlanır ve makine parçalarının hızlı konumlandırılması için kablosuz bir sistem oluşturur (şek.2).
Kablosuz bağlantı aşağıdakileri sağlar:
- geçerli konumun okunması
- hedef konumun ayarlanması
- tüm çalışma parametrelerinin konfigürasyonu
Radyo frekansı sistemi ağı, farklı makinelerin aynı mekanda karşılıklı girişim yapmadan var olmasını sağlar.
Bu sistem özellikle sık format değişikliği gerektiren uygulamalar için uygundur, böylece makine parçalarının hedef/mevcut pozisyonunun doğru ayarlanmasını sağlar ve ayrıca bir güvenlik sistemi oluşturur. Doğrusu, tek bir DD52R-E-RF gösterge bile hedef pozisyona yerleştirilmediği takdirde, PLC makinenin üretim döngüsünün başlatılmasına izin vermez, böylece üretim sorunlarının önüne geçer.
Sistemin kurulumu, kontrol ünitesi ve göstergeler arasında bağlantı kablolarının kullanımını gerektirmediğinden, hızlı ve kolay bir şekilde gerçekleştirilir.
İlave teknik bilgi için bkz. "kullanım talimatları".
| Mekanik ve elektriksel özellikler | |
|---|---|
| Güç kaynağı | Lityum pil CR2477 3.0 V |
| Pil ömrü | 2.5 yıl kadar |
| Ekran | 12 mm yükseklikte ve özel karakterlere sahip 6 haneli LCD |
| Okuma ölçeği | -199999; 999999 |
| Ondalık hanelerin sayısı | programlanabilir (1) |
| Ölçüm birimi | mm. inç, derece programlanabilir (1) |
| Maks. dönüş hızı | 300/600/1000 r.p.m (2) programlanabilir (1) |
| Çözünürlük | 10.000 darbe / devir |
| Koruma sınıfı | IP65 veya IP67 |
| Çalışma sıcaklığı | 0 ÷ 50 °C |
| Depolama sıcaklığı | -20 ÷ +60 °C |
| Bağıl nem | Yoğunlaşma olmadan 25°C'de maksimum %95 |
| Kullanım koşulu | Sadece kapalı ve korunaklı yerlerde kullanım içindir |
| Rakım | 2000 m’ye kadar |
| RF frekansları | 2400-2416MHz |
(1) Kullanım talimatlarına bakınız
(2) Varsayılan: 600 r.p.m.
600 r.p.m. hıza kadar yüksek dönüş hızları kısa süreler için sağlanır.
Maksimum hız değeri, tahrik sayısı ve iletimlerin frekansı pil ömrünü etkiler.
Pilin ömrü kullanım koşullarına (kurulum, sıcaklık, ...) bağlıdır. Belirtilen değer, >20 °C ve <30 °C sıcaklık koşullarında ve varsayılan kurulumda yapılan bir tahmindir. Ayrıca bu değer, cihazın Elesa fabrikasından çıktığı zamanki durumunu dikkate alır. Uzun depolama süreleri, cihaz kullanılmaya başlandığında pil ömrünün tahmininde her zaman dikkate alınmalıdır.
Montaj talimatları

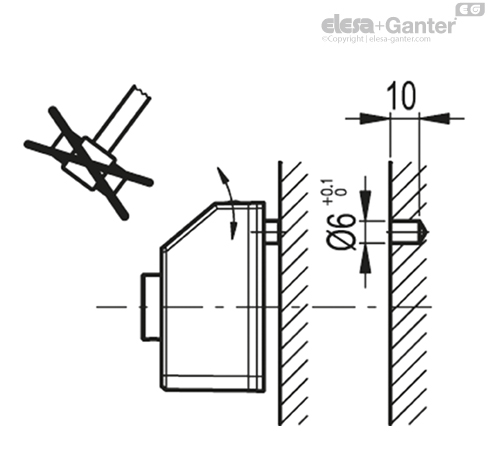

Montaj talimatları
- Arkadaki referans pimine uyması için milin merkezine 30 mm mesafede Ø 6 mm'ye 10 mm bir delik açın.
- Göstergeyi şafta oturtun ve referans piminin deliğe oturduğunu kontrol edin.
- Başsız vidayı altıgen soket ve kapak ucu UNI 5929-85 ile sıkarak yatağı mile kenetleyin.
Aksesuarlar
Talep üzerine aksesuarlar (ayrıca sipariş verilir)
- MDX-52: poliamit bazlı (PA) teknopolimer topuz.

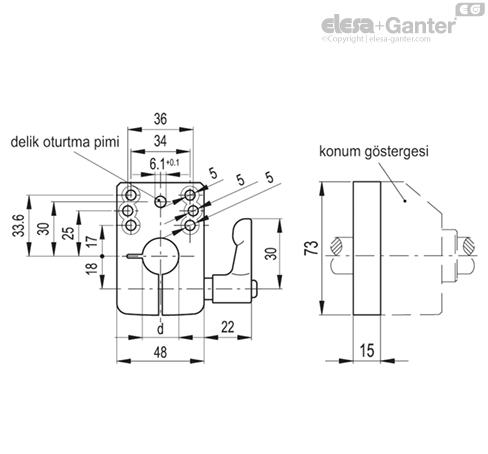

- BSA52-E: milli kilit için kalıp döküm çinko alaşım tabanlar, epoksi reçine kaplama, siyah renk, mat kaplama. GN 302 kalıp döküm çinko alaşım manivela gövdeli ayarlanabilir kol ve AISI 304 paslanmaz çelik kenetleme parçası. Göstergenin ilgili pimine oturmak için üzerinde Ø 6,1 mm delik bulunur. Kol, sağ ya da sol tarafta konumlandırılır. İki silindirik başlı vida (ürün ile birlikte verilmez) ile makineye sabitlenir.
- RB52-SST: kara oksit çelik kısaltma manşonları.
Uyumluluk
Uyumluluk
Elektronik göstergeler “-W2”, sadece aynı “-W2” versiyonunun elektronik göstergeleriyle ve kontrol ünitesiyle uyumludur.
