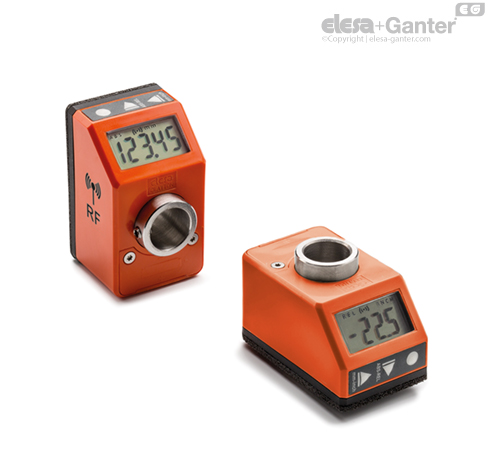

DD51-E-RF

Özellikler ve uygulamalar

Pilli güç kaynaklı DD51-E-RF konum göstergeleri, bir makine bileşeninin mutlak veya artışlı konumuna ilişkin okuma sağlamak amacıyla şaftların arasından herhangi bir konumda geçmek amacıyla kullanılabilir.

8.0 mm yükekliğinde 5 haneli LCD uzaktan ve farklı açılardan mükemmel okunurluk sağlar.

Transparan teknopolimer cam LCD ekranı kaza sonucu oluşan darbelere karşı korur.

Kullanım modunda, 3 işlev düğmesi kullanılarak, kademeli veya sade modu, ölçü birimini (mm, inç veya derece) seçmek, sade sayacı sıfırlamak veya önceden ayarlanan kaynak değerini ve aralık değerini yüklemek mümkündür.

Programlama modunda, 3 fonksiyonlu tuşlar yoluyla, şaftın bir devrinden sonra, döndürme yönü, ekran yönü, çözünürlük (görüntülenen ondalık hanelerin sayısı), kaynak değer ve ofset değeri, maks. dönüş hızı okumasını programlamak ve tuşların işlevlerini farklı seçenekler arasında ayarlamak olanaklıdır.

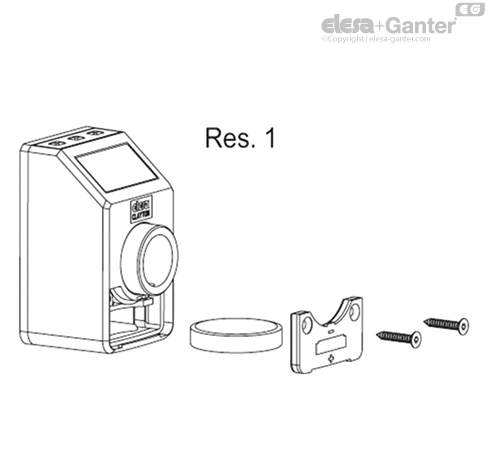

Dahili pilin, 1.5 yıllık bir pil ömrü vardır. Pilin değiştirilmesi gerektiğinde ekranda özel bir sembol görünür. Göstergeyi tahrik şaftından çıkarmaya ve konfigürasyon parametrelerini kaybetmeye gerek olmadan, ön kapağı (Şekil 1) çıkararak pil kolayca değiştirilebilir.

İlave teknik bilgi için bkz. Kullanım talimatları.



HIZLI KONUMLANDIRMA SİSTEMİ

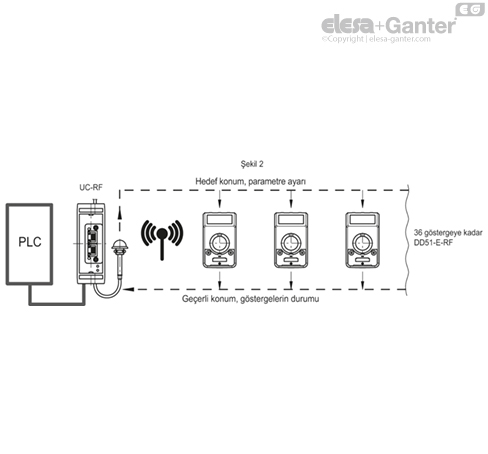

DD51-E-RF göstergeler (Elesa Patentli), UC-RF kontrol birimiyle radyo frekansı (RF) yoluyla ağ oluşturarak makine parçalarının hızla konumlandırılması için bir kablosuz sistem oluşturur (şekil 2).

Kablosuz bağlantı aşağıdakileri sağlar:

• geçerli konumun okunması

• hedef konumun ayarlanması

• tüm çalışma parametrelerinin konfigürasyonu

Radyo frekansı sistemi ağı, farklı makinelerin aynı mekanda karşılıklı girişim yapmadan var olmasını sağlar.

Bu sistem özellikle sık format değişikliği gerektiren uygulamalar için uygundur, böylece makine parçalarının hedef/mevcut konumunun doğru ayarlanması sağlanır ve ayrıca bir güvenlik sistemi oluşturulur. Gerçekten de, tek bir DD51-E-RF gösterge bile hedef konuma yerleştirilmezse, PLC, makine üretim çevriminin başlamasına izin vermeyerek üretim sorunlarını önler.

Sistemin kurulumu, kontrol ünitesi ve göstergeler arasında bağlantı kablolarının kullanımını gerektirmediğinden, hızlı ve kolay bir şekilde gerçekleştirilir.

İlave teknik bilgi için bkz. Kullanım talimatları.



(1) Kullanım talimatlarına bakınız

(2) Varsayılan: 600 r.p.m.

600 r.p.m.’ye kadar daha yüksek dönüş hızı kısa sürelerle korunabilmektedir.

Maksimum hız değeri, tahrik sayısı ve iletimlerin frekansı pil ömrünü etkiler.

Pilin ömrü kullanım koşullarına (kurulum, sıcaklık, ...) bağlıdır. Belirtilen değer, >20 °C ve <30 °C sıcaklık koşullarında ve varsayılan kurulumda yapılan bir tahmindir. Ayrıca bu değer, cihazın Elesa fabrikasından çıktığı zamanki durumunu dikkate alır. Uzun depolama süreleri, cihaz kullanılmaya başlandığında pil ömrünün tahmininde her zaman dikkate alınmalıdır.

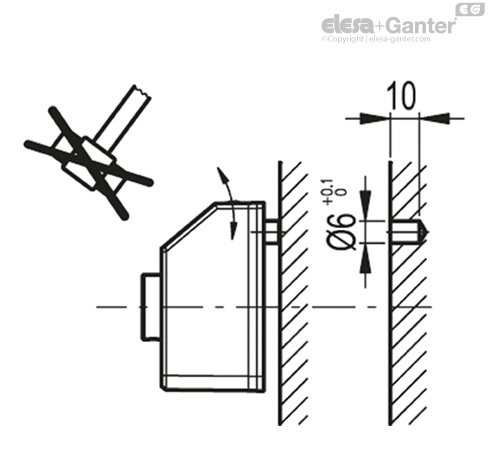

Montaj talimatları

• Arkadaki referans pimine uyması için milin merkezine 12 mm mesafede Ø 6 mm'ye 10 mm bir delik açın.

• Göstergeyi şafta oturtun ve referans piminin deliğe oturduğunu kontrol edin.

• Başsız vidayı altıgen soket ve kapak ucu UNI 5929-85 ile sıkarak yatağı mile kenetleyin.



Aksesuarlar istek üzerine mevcuttur  (ayrı olarak sipariş edilir)

• MDX-51: poliamit bazlı (PA) teknopolimer topuz.

• RB51-SST: kara oksit çelik kısaltma manşonları.

• BSA51-E: milli kilit için kalıp döküm çinko alaşım tabanlar, epoksi reçine kaplama, siyah renk, mat kaplama. GN 302.1 kalıp döküm çinko alaşım manivela gövdeli ayarlanabilir kol ve AISI 304 paslanmaz çelik kenetleme parçası. Göstergenin ilgili pimine oturmak için üzerinde Ø 6,1 mm delik bulunur. Kol, sağ ya da sol tarafta konumlandırılır. İki M4 silindirik başlı vida (ürün ile birlikte verilmez) ile makineye sabitlenir.

Uyumluluk

Elektronik göstergeler “-W2”, sadece aynı “-W2” versiyonunun elektronik göstergeleriyle ve kontrol ünitesiyle uyumludur.
