Ana özellikler
Kasa
Cam elyafı ile güçlendirilmiş poliamid bazlı (PA) teknopolimer, siyah renk, mat yüzey.
Kalıplanmış mil.
Kenar
Teknopolimer. Cam üzerine kalıplanmış.
Cam
Transparan poliamit bazlı (PA-T) teknopolimer (neredeyse kırılmaz).
Çözücülere, yağlara, greslere ve diğer kimyasal maddelere dirençli (temizlik işlemleri sırasında alkolle temasından kaçının).
Kadran
Doğal mat anodize edilmiş alüminyum.
Saat yönünde (D) veya saat yönünün tersinde (S) derecelendirme, siyah renk.
Okuma

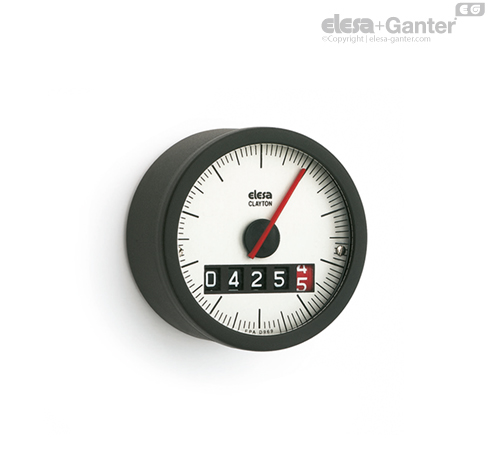

Beş haneli makaralı sayaç ve bölmeli kadranı açan kırmızı bir gösterge. Gösterge yüzdelik değerleri gösterirken, kırmızı makaradaki haneler ondalık değerleri gösterir.
Ekran mille kontrol edilen mekanizmanın başlangıç konumundan (0) kaydığını gösterir. Makine milinin bir tam dönüşü el çarkı/düğmenin dönüşüne ve sonuç olarak kırmızı ibrenin dönüşüne karşılık gelir. Kırmızı ibrenin dönüşü sayaçta sabit bir sayının okunmasına karşılık gelir (bkz tabloda "kırmızı ibrenin bir dönüşünden sonra sayaçta okuma").
Bilya yuvası dönüş: maksimum okuma doğruluğu.
IP koruma
Camın kasaya ultrasonik olarak kaynaklanması IP 67 koruma sınıfında eksiksiz mühürleme sağlar, bkz. IEC 529 tablo.
Genel bilgiler
Özellikler ve uygulamalar
Entegral yerçekimi konumu göstergeli düğmeler yatay veya maksimum 60° eğimli ekseni olan miller için uygundur.
El çarkını seçmek için tabloya bakın "Göstergelerle mümkün olan el çarkı/düğme montajı".
Talep üzerine özel uygulamalar
Talep üzerine özel uygulamalar
- İbre yok
- Düz kadran
- Logolu veya özelleştirilmiş derecelendirmeli özel kadran
- Parafin yağıyla doldurulmuş, maksimum sürekli çalışma sıcaklığı 40°C
- Bir dönüşten sonra özel okuma.
Kullanım talimatları
Kullanım talimatları
Bu göstergeler, mekanizmanın nakliye sırasında dönmesini ve okumanın değişmesini önlemek için arka kasada bir vidayla birlikte sağlanır. Göstergeyi el çarkına monte etmeden önce, vidayı arka taraftan altı loblu soketle çıkararak TORX®*T6’yı takın ve birlikte verilen kendinden yapışkanlı elemanı takarak IP 67 mühürlemeyi garantileyin.
* TEXTRON INC. tescilli ticari markası.
