Özellíkler
Hassasiyet
- Tip 6: Açı dakika, kabarcık 2mm hareket eder
- Tip 50: Açı dakika, kabarcık 2 mm hareket eder
Kimlik no.
- No. 1: Gözetleme penceresi üst
- No. 2: Gözetleme penceresi - ön
- No. 3: Gözetleme penceresi üst - ön - arka
plastik kaplı, dokulu yğzey
siyah, RAL 9005 MSW
gümüş, RAL 9006 MSR
Su terazi elemanı
Cam plastik gövde
Dolgu
yeşil-şeffaf G
Döküm bileşiği
mineral esaslı
Bílgí

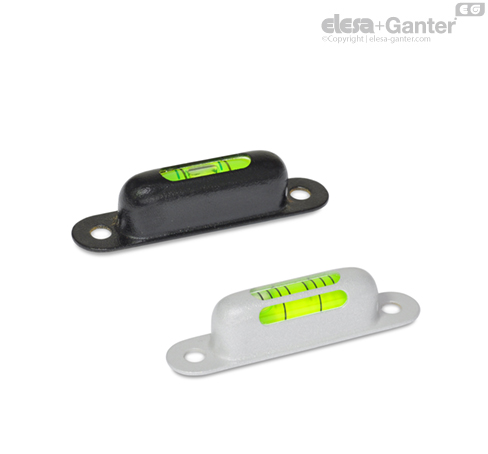

Vidalı teraziler GN 2282, mastarların, makinelerin, cihazların ve aletlerin yatay konumunu kontrol etmek için kullanılır.
Tesviye ruhları, bitmiş referans yüzeyiyle hizalanır, böylece temas yüzeyinin yatay konumuna uzunlamasına ulaşıldığında kabarcık işaretleme çizgilerinin ortasında ortalanır.
Tekník bílgí
Terimlerin tanımı
Su terazisi, bir nesnenin yatay konumunu kontrol etmek için kullanılan, sıvı ve gaz kabarcığıyla dolu bir alettir. Sıvı içindeki gaz kabarcığının konumu, nesnenin yatay seviyeye göre eğimli olduğu açıyı ve yönü gösterir.
Fonksiyon
Sıvı ve gaz kabarcığı içeren gövdenin baş tarafında tanımlanmış yarıçapı vardır, bu da gaz kabarcığının her zaman en üst noktaya kadar batmadan hareket etmesine neden olur.
Şeffaf üst bölüm normalde işaretlemeleri veya orta konumun merkezinde bir daireyi taşır. Gaz kabarcığı işaretin içinde hassas bir şekilde ortalanmışsa ve hava seviyesi düzgün bir şekilde ayarlanmışsa kontrol edilecek nesne yatay konumdadır.
Su terazisi tipleri
Su terazileri, gözetleme camlı göstergeler veya vidalı teraziler olarak mevcuttur.
Gözetleme camlı göstergeleri, eğimin ve açısal konumun (örn. belirli bir seviyenin) açısını eş zamanlı olarak ölçer, vidalı göstergeler bir boyuttaki eğim açısını yalnızca gösterge ekseni boyunca gösterir.
Hassasiyet
Tesviye ruhlarının hassasiyeti, eğim açısı olarak verilir, örn. 30 açısal dakika veya 0.5 deree. Bu, kabarcığı 2 mm hareket ettirmek için tesviye ruhununun eğilmesi gereken açıdır. Bu nedenle 6 açısal dakika hassasiyetine sahip bir tesviye ruhunun 30 açısal dakika hassasiyetine sahip bir tesviye ruhundan daha yüksek hassasiyete sahiptir.
Eğim açısı ve yükseklik farkı
Hassasiyet zaman zaman metre başına milimetre olarak da verilir, örn. Uzunluk birimi başına düşen yükseklik farkı gibi. Ayrıca karşı taraftaki referans tabşosuna bakın.
| Yükseklik farkı | Açı w | - |
| mertre başına milimetre | açısal dakika cinsinden | Derece, ondalık |
| 0.3 | 1 | 0.0167 |
| 0.9 | 3 | 0.0500 |
| 1.7 | 6 | 0.1000 |
| 2.9 | 10 | 0.1667 |
| 5.8 | 20 | 0.3333 |
| 8.7 | 30 | 0.5000 |
| 11.6 | 40 | 0.6667 |
| 14.5 | 50 | 0.8333 |
| 17.5 | 60 | 1.0000 |
