Yuva
Aluminyum, anodize edilmiş, doğal renk ALS /
Gözetleme penceresi, cam
Plastik, beyaz KT /
Gözetleme penceresi, şeffaf
Dolgu

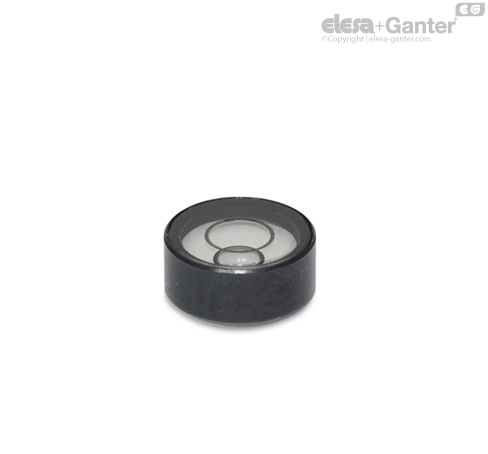

Silindirik tasarımları nedeniyle su terazisi gözleri GN 2281, makinelerin ve cihazların yatay konumunun kontrol etmesine hizmet ettikleri durumlarda plakalarda ve muhafazalarda kurulum için uygundur.
Su terazisi hizalanmamıştır, yani, seviyenin dış taslağına referans yoktur. Tutma yapı elemanının hizalanmasıyla dikey konum sağlanmalıdır.
ALS verisiyonunun siyah muhafazası kabarcığın kenarında bir yansıma oluşturarak okunurluğu artırır. KT versiyonu, tesviye aleti muhafazası içinde kontrast halkası ile kullanılabilir (Tanım no. 2) ve bu da aynı etkiyi yaratır.
Alternatif olarak kontrast, montaj deliği içinde koyu bir yüzeyle geliştirilebilir.
Su terazisi, bir nesnenin yatay konumunu kontrol etmek için kullanılan, sıvı ve gaz kabarcığıyla dolu bir alettir. Sıvı içindeki gaz kabarcığının konumu, nesnenin yatay seviyeye göre eğimli olduğu açıyı ve yönü gösterir.
Sıvı ve gaz kabarcığı içeren gövdenin baş tarafında tanımlanmış yarıçapı vardır, bu da gaz kabarcığının her zaman en üst noktaya kadar batmadan hareket etmesine neden olur.
Şeffaf üst bölüm normalde işaretlemeleri veya orta konumun merkezinde bir daireyi taşır. Gaz kabarcığı işaretin içinde hassas bir şekilde ortalanmışsa ve hava seviyesi düzgün bir şekilde ayarlanmışsa kontrol edilecek nesne yatay konumdadır.
Su terazileri, gözetleme camlı göstergeler veya vidalı teraziler olarak mevcuttur.
Gözetleme camlı göstergeleri, eğimin ve açısal konumun (örn. belirli bir seviyenin) açısını eş zamanlı olarak ölçer, vidalı göstergeler bir boyuttaki eğim açısını yalnızca gösterge ekseni boyunca gösterir.
Tesviye ruhlarının hassasiyeti, eğim açısı olarak verilir, örn. 30 açısal dakika veya 0.5 deree. Bu, kabarcığı 2 mm hareket ettirmek için tesviye ruhununun eğilmesi gereken açıdır. Bu nedenle 6 açısal dakika hassasiyetine sahip bir tesviye ruhunun 30 açısal dakika hassasiyetine sahip bir tesviye ruhundan daha yüksek hassasiyete sahiptir.
Hassasiyet zaman zaman metre başına milimetre olarak da verilir, örn. Uzunluk birimi başına düşen yükseklik farkı gibi. Ayrıca karşı taraftaki referans tabşosuna bakın.
| Yükseklik farkı | Açı w | - |
| mertre başına milimetre | açısal dakika cinsinden | Derece, ondalık |
| 0.3 | 1 | 0.0167 |
| 0.9 | 3 | 0.0500 |
| 1.7 | 6 | 0.1000 |
| 2.9 | 10 | 0.1667 |
| 5.8 | 20 | 0.3333 |
| 8.7 | 30 | 0.5000 |
| 11.6 | 40 | 0.6667 |
| 14.5 | 50 | 0.8333 |
| 17.5 | 60 | 1.0000 |
