Özellíkler
Hassasiyet
Tip 30: Açı dakika, kabarcık 2 mm hareket eder
Yuva
Alüminyum
anodize edilmiş, doğal renk ALN
anodize edilmiş, siyah ALS
Su terazi elemanı
Cam plastik gövde
Dolgu
renksiz-şeffaf K
Döküm bileşiği
mineral esaslı
Bílgí
Su terazi gözleri GN 2280, mastarların, makinelerin, cihazların ve aletlerin yatay konumunu kontrol etmek için kullanılır.
120° montaj dişi dengeleme, tesviye ruhlarının montaj yüzeyiyle hizalanmasını sağlar. Ayar plakasının alt yüzeyindeki hizalama bilyası devirme noktası görevi görür. Cıvataların belirli sıkma torklarına ulaşılmasını sağlar, böylece yatay hizalamaya ulaşıldığında kabarcık işaretleme halkasının içinde konumlanır.
Tekník bílgí
Terimlerin tanımı
Su terazisi, bir nesnenin yatay konumunu kontrol etmek için kullanılan, sıvı ve gaz kabarcığıyla dolu bir alettir. Sıvı içindeki gaz kabarcığının konumu, nesnenin yatay seviyeye göre eğimli olduğu açıyı ve yönü gösterir.
Fonksiyon
Sıvı ve gaz kabarcığı içeren gövdenin baş tarafında tanımlanmış yarıçapı vardır, bu da gaz kabarcığının her zaman en üst noktaya kadar batmadan hareket etmesine neden olur.

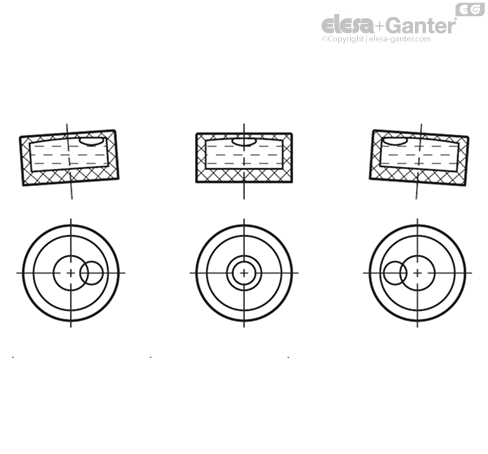

Şeffaf üst bölüm normalde işaretlemeleri veya orta konumun merkezinde bir daireyi taşır. Gaz kabarcığı işaretin içinde hassas bir şekilde ortalanmışsa ve hava seviyesi düzgün bir şekilde ayarlanmışsa kontrol edilecek nesne yatay konumdadır.
Su terazisi tipleri
Su terazileri, gözetleme camlı göstergeler veya vidalı teraziler olarak mevcuttur.
Gözetleme camlı göstergeleri, eğimin ve açısal konumun (örn. belirli bir seviyenin) açısını eş zamanlı olarak ölçer, vidalı göstergeler bir boyuttaki eğim açısını yalnızca gösterge ekseni boyunca gösterir.
Hassasiyet

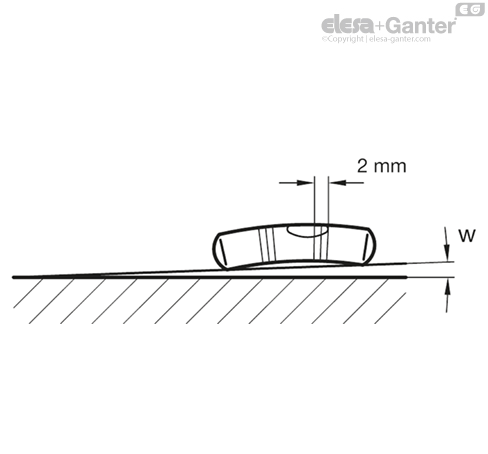

Tesviye ruhlarının hassasiyeti, eğim açısı olarak verilir, örn. 30 açısal dakika veya 0.5 deree. Bu, kabarcığı 2 mm hareket ettirmek için tesviye ruhununun eğilmesi gereken açıdır. Bu nedenle 6 açısal dakika hassasiyetine sahip bir tesviye ruhunun 30 açısal dakika hassasiyetine sahip bir tesviye ruhundan daha yüksek hassasiyete sahiptir.
Eğim açısı ve yükseklik farkı
Hassasiyet zaman zaman metre başına milimetre olarak da verilir, örn. Uzunluk birimi başına düşen yükseklik farkı gibi. Ayrıca karşı taraftaki referans tabşosuna bakın.
| Yükseklik farkı | Açı w | - |
| mertre başına milimetre | açısal dakika cinsinden | Derece, ondalık |
| 0.3 | 1 | 0.0167 |
| 0.9 | 3 | 0.0500 |
| 1.7 | 6 | 0.1000 |
| 2.9 | 10 | 0.1667 |
| 5.8 | 20 | 0.3333 |
| 8.7 | 30 | 0.5000 |
| 11.6 | 40 | 0.6667 |
| 14.5 | 50 | 0.8333 |
| 17.5 | 60 | 1.0000 |
