Bílgí

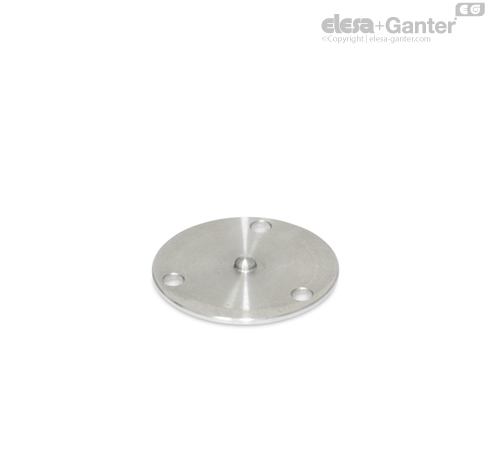

GN 2277.1 ayarlama plakaları, seviye göstergeleriyle birlikte kullanılır GN 2277 (Tip A).
120° montaj delikleri ofseti, su terazisi gözlerinin ve montaj plakasının montaj yüzeyiyle hizalanmasını sağlar. Ayar plakasının alt yüzeyindeki hizalama bilyesi, eğme noktası görevi görür. Cıvataların belirli sıkma torklarına ulaşılır, böylece yatay hizaya ulaşıldığında kabarcık işaretleme halkasının içinde konumlanır.
Tekník bílgí
Terimlerin tanımı
Su terazisi, bir nesnenin yatay konumunu kontrol etmek için kullanılan, sıvı ve gaz kabarcığıyla dolu bir alettir. Sıvı içindeki gaz kabarcığının konumu, nesnenin yatay seviyeye göre eğimli olduğu açıyı ve yönü gösterir.
Fonksiyon

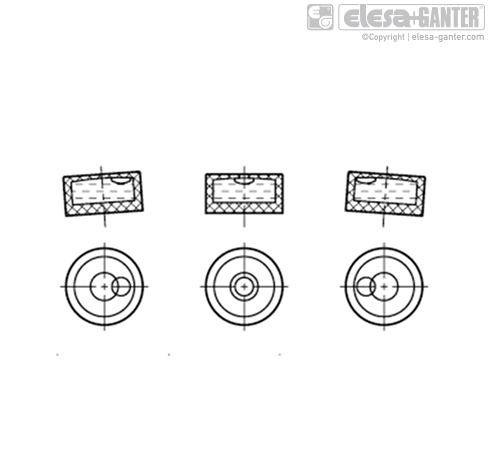

Sıvı ve gaz kabarcığı içeren gövdenin baş tarafında tanımlanmış yarıçapı vardır, bu da gaz kabarcığının her zaman en üst noktaya kadar batmadan hareket etmesine neden olur.
Şeffaf üst bölüm normalde işaretlemeleri veya orta konumun merkezinde bir daireyi taşır. Gaz kabarcığı işaretin içinde hassas bir şekilde ortalanmışsa ve hava seviyesi düzgün bir şekilde ayarlanmışsa kontrol edilecek nesne yatay konumdadır.
Su terazisi tipleri
Su terazileri, gözetleme camlı göstergeler veya vidalı teraziler olarak mevcuttur.
Gözetleme camlı göstergeleri, eğimin ve açısal konumun (örn. belirli bir seviyenin) açısını eş zamanlı olarak ölçer, vidalı göstergeler bir boyuttaki eğim açısını yalnızca gösterge ekseni boyunca gösterir.
Hassasiyet
Tesviye ruhlarının hassasiyeti, eğim açısı olarak verilir, örn. 30 açısal dakika veya 0.5 deree. Bu, kabarcığı 2 mm hareket ettirmek için tesviye ruhununun eğilmesi gereken açıdır. Bu nedenle 6 açısal dakika hassasiyetine sahip bir tesviye ruhunun 30 açısal dakika hassasiyetine sahip bir tesviye ruhundan daha yüksek hassasiyete sahiptir.
Eğim açısı ve yükseklik farkı
Hassasiyet zaman zaman metre başına milimetre olarak da verilir, örn. Uzunluk birimi başına düşen yükseklik farkı gibi. Ayrıca karşı taraftaki referans tabşosuna bakın.
| Yükseklik farkı | Açı w | - |
| mertre başına milimetre | açısal dakika cinsinden | Derece, ondalık |
| 0.3 | 1 | 0.0167 |
| 0.9 | 3 | 0.0500 |
| 1.7 | 6 | 0.1000 |
| 2.9 | 10 | 0.1667 |
| 5.8 | 20 | 0.3333 |
| 8.7 | 30 | 0.5000 |
| 11.6 | 40 | 0.6667 |
| 14.5 | 50 | 0.8333 |
| 17.5 | 60 | 1.0000 |
