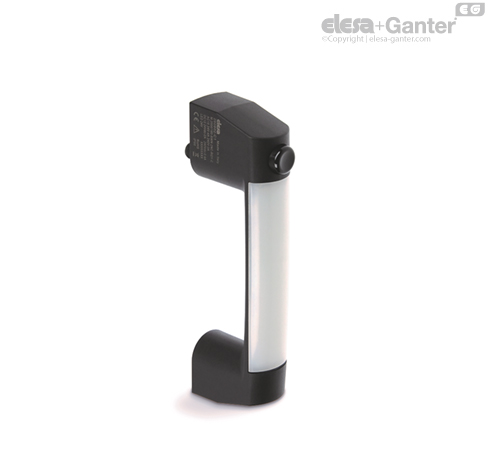

M.2000-1NC-1NO-SWM-C
M.2000-SWM
Tek durumlu anahtarlı ve LED gösterge ışıklı kollar
teknopolimer kendinden ateş söndürme sertifikalı
Konnektörlü, 1 NC kontak + 1 NO kontak
teknopolimer kendinden ateş söndürme sertifikalı
Konnektörlü, 1 NC kontak + 1 NO kontak
Ana özellikler
Genel bilgiler
AksesuarlarDiğer uygulamalar
Ana özellikler
Malzeme
- Kol gövdesi: Cam elyafıyla güçlendirilmiş poliamid bazlı (PA) UL-94 V0 sertifikalı kendiliğinden sönen teknopolimer, siyah renkte, mat kaplamalı.
- LED ışık dağıtıcı: UL-94 V0 opal rengi, kendiliğinden sönen polikarbonat.
- Düğme kapağı: Poliamid bazlı (PA) teknopolimer, siyah renkte.
Tuşlu mikroanahtar
Üretimde normal olarak açık (NO) veya normal olarak kapalı (NC) moda ayarlanabilen çift kesintili Zb şeklinde (bkz. IEC EN 60947-5-1) iki yavaş hareketli elektrik kontağı.
IEC EN 60947-5-1 ek K uyarınca pozitif aralık: elektrik kontaklarının aralığı aktif kuvvetin elastik olmayan, başka bir deyişle yay benzeri elemanlara bağlı olmayan elemanların aracılığıyla uygulandığı aktüatör hareketinin yol açtığı dolaysız bir sonuçtur.
Kontak elemanları, gümüş macunlar için kendiliğinden temizlenme etkisi sağlar.
LED şerit
Tip RGB, besleme gerilimi 24Vdc +/- 10%. Renk tonları, güç kaynağı gerilimine bağlı olarak hafifçe değişkenlik gösterebilir.
Standart uygulamalar

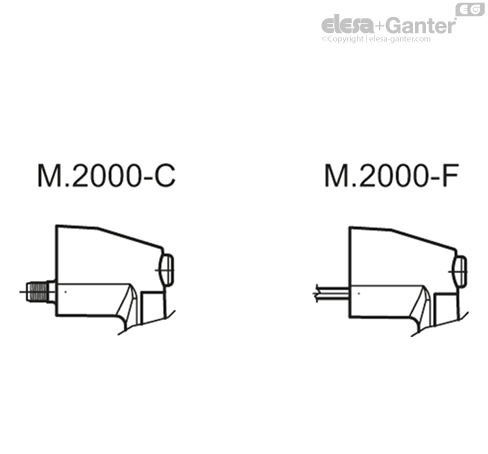

Pirinç burçlar, arkadan montaj için M6 dişli kör delikler.
8 kutuplu plastik konnektör, arka çıkışlı.
- M.2000-1NC-1NO-SWM-C: 1 NC kontak + 1 NO kontak
- M.2000-2NC-SWM-C: 2 NC kontak.
8 kutuplu kablo UL: AWG22 RAL9005 PVC UL AWM Stil 1569/2517, arka çıkış.
- M.2000-1NC-1NO-SWM-F2.5: 1 NC kontak + 1 NO kontak, kablo uzunluğu 2,5 metre.
- M.2000-2NC-SWM-F2.5: 2 NC kontak, kablo uzunluğu 2,5 metre.
- M.2000-1NC-1NO-SWM-F5: 1 NC kontak + 1 NO kontak, kablo uzunluğu 5 metre.
- M.2000-2NC-SWM-F5: 2 NC kontak, kablo uzunluğu 5 metre.
IP koruma
IP67 ve IP69K koruma sınıfı, bkz. Tablo EN 60529.
| Mekanik özellikler | Elektriksel özellikler | |||||
|---|---|---|---|---|---|---|
| Kontak tipi: Ag 999 | Termik güç lth | Kablo 4 A | ||||
| Konnektör: 2.5 A | ||||||
| Yalıtım nominal UI gerilimi | Kablo: 250 Vac | |||||
| Maksimum çalıştırma sıklığı: 3600 döngü/saat * | Konnektör: 30 Vac/Vdc | |||||
| Kısa devre koruması: 4A 500V gG | Kontaklar arası direnç: 25 mΩ | |||||
| Mechanische levensduur: 10 miljoen * | Kullanım kategorisi (kablo) | |||||
| le/AC-15 ** | 24V-50/60 Hz | 4A | ||||
| 240V-50/60 Hz | 3A | |||||
| le/DC-13 * | 24V-d.c. | 2A | ||||
| 240V-d.c. | 0.4A | |||||
| Anahtar çalışma kuvveti:30N | Kullanım kategorisi (konnektör) | |||||
| Kablo bükülme yarıçapı >70 mm | le/DC-13 (IEC 60947-5-1 uyarınca) | 24V-d.c. | 2A | |||
| B10D: 20 milyon manevra | Kirlilik derecesi: 3 | |||||
* EN 60947-5-1 standardı uyarınca
** EN 60945-5-1 standardı uyarınca
| UL508 doğrultusunda Elektrik Kullanım Kategorileri | M.2000-F (kablo) | M.2000-C (konnektör) |
| AC kontrol | 120Vac-3A | 24Vdc/2A |
| DC kontrol | 24Vdc-2A |
Genel bilgiler
Özellikler ve uygulamalar
M.2000-SWM kol, ergonominin, işlevselliğin ve kompaktlığın ideal bir kombinasyondur.
Kol işlevine ek olarak, sinyal veren ışık kolonu ve normalde açık veya normalde kapalı kontaklı kontrol kutusu işlevine sahip tek bir üründe entegre olur. Bu kollar, tipik olarak makine kapılarının veya korumaların üzerine monte edilirler. Uygun elektrik bağlantısıyla, LED şeridin rengini, korumanın (IEC 60204-1) durumunu belirtecek şekilde yapılandırmak olanaklıdır.
Örnek:
- Kırmızı: Tehlikeli bir durumu ele almak için hemen işlem gerekiyor
- Yeşil: Normal çalışma koşulları
- Sarı: Bekleyin, makine kapanıyor veya bir geçiş aşamasında
- Mavi: Operatör çalıştırma isteğinde bulundu (örneğin bir anahtara bastı)
Düğmeye basıldığında, operatör korumalı alana harici mantık yoluyla erişim isteyebilir veya bir kesinti sonrasında makineyi tekrar aktifleştirebilir.
Personel koruması: NC (normalde kapalı) anahtarının çalışması, devrenin doğru bir şekilde kesilmesini sağlar.

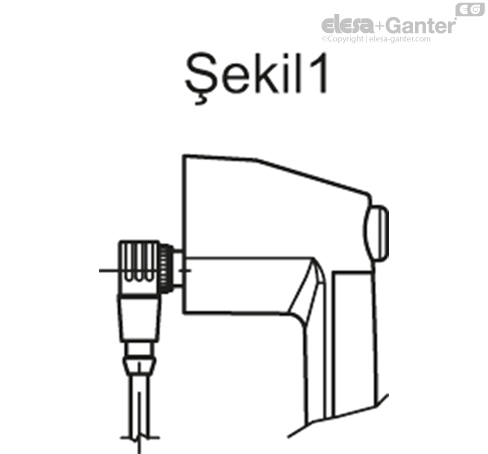

Açılı konnektörle uzatma yapılması halinde, kablo çıkış yönü Şekil 1’de gösterilmiştir.
Teknik veriler

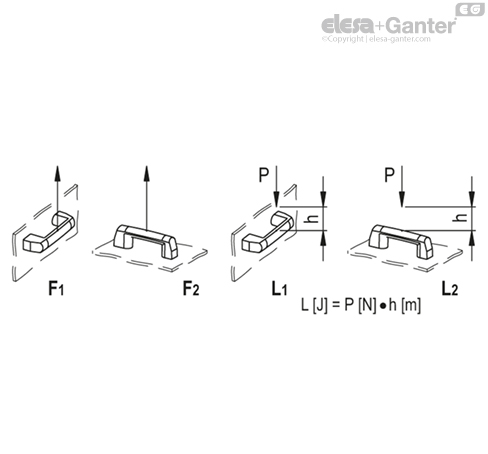

Çekme gerilimi ve çarpma dayanımı: Tabloda belirtilen F1, F2, L1 ve L2 değerleri, şekilde gösterilen test koşulları altında ortam sıcaklığında yapılan kırılma testlerinin sonucunda elde edilmiştir.
LED şerit kablolama talimatları

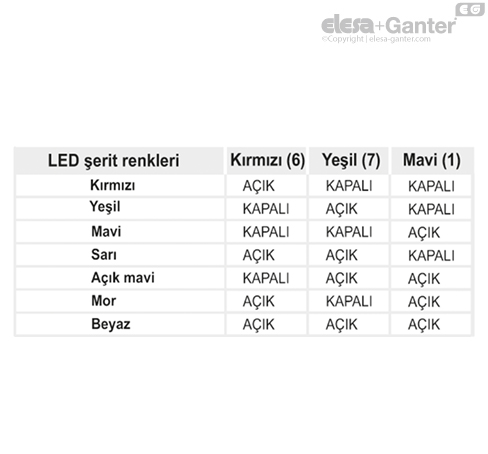

Uygun kablolarla, LED şeridin 7 renginden birini elde etmek olanaklıdır.

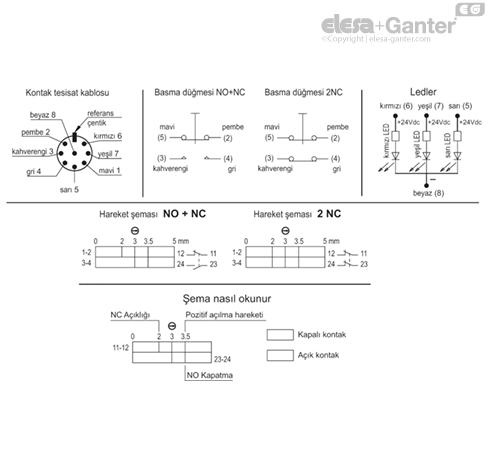

Beyaz tele (kablo versiyonu) karşılık gelen ortak kontak (8) her zaman güç kaynağının negatif kutbuna bağlanmalıdır. Kontak 6 (kırmızı tel), 7 (yeşil tel) veya 1 (mavi tel) LED şeridinin sırasıyla kırmızı, yeşil ve mavi renklerini elde etmek için pozitif kutba tek tek bağlanabilir veya aşağıdaki tabloda gösterildiği gibi diğer renkleri elde etmek için eşzamanlı olarak bağlanabilir. Diğer renkler, tek tek kanalların parlaklığı PWM tekniğiyle kontrol edilerek elde edilebilir.
AB Uygunluk Beyanı
Yukarıda belirtilen beyanın konusu, aşağıdaki ilgili Avrupa Birliği uyumlaştırma mevzuatına uygundur:
- 2014/35/EU Düşük voltaj direktifi
- 2014/30/EU (EMC) Elektromanyetik Uygunluk Direktifi
- 2011/65/EU (RoHS) Belirli tehlikeli maddelerin elektrikli ve elektronik ekipmanlarda kullanımına ilişkin kısıtlama
Bu uygunluğun bağlantılı olarak beyan edildiği uyumlaştırılmış standartlar ve referans verilen diğer teknik spesifikasyonlar şunlardır: EN 60947-5-1:2017
Diğer uygulamalar
Talep üzerine özel uygulamalar
- 2 NO kontak.
- LED çalışma gerilimi 12V.
- Çabuk sökülen elektrik kontağı.
- Azaltılmış anahtar çalışma kuvvetli (15N) IP olmayan kol. Bunu sipariş etmek için, koda N15 sonekini ve istenen standart çalıştırmanın açıklamasını ekleyin.
Başka standart uygulama
M.2000: anahtarsız, tek tamamlayıcı kol.
