GN 2402

Doğrusal sürgüler

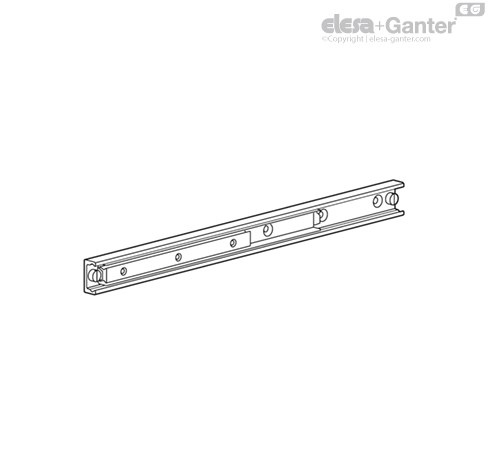

GN 2402 doğrusal sürgüler ayrıca doğrusal hareketli yataklar olarak da bilinir. Örnek olarak, saklama çekmeceleri ve sürgülü kapılar için veya doğrusal yönde kaydırma hareketi için oluk açmada kullanılır.

Sürgü hattının kayma mesafesi l₁ sürgüsü uzunluğu içerisindedir. Harici parçalar maksimum kayma mesafesini sınırlamalıdır; sürgünün destekleri, sürgü hattının sürgüden kazara çıkmasına karşı koruma sağlamak için tasarlanmıştır.

• Doğrusal kılavuz raylı sistemler için yük oranı ve bilgisi

• diğer uzunluklar (80 mm'lik standart uzunluklarda kılavuz boyutuna bağlıdır)

• Özel uzunluklar (delik, başlangıç ve bitiş mesafeleri)

• sürgü hattından fazlası, özel kafesler

Yapı

Tüm lineer kızaklar, içeride hareket eden bir çark ile bir dış raydan oluşur. Sürtünme önleyici yataklar belirli bir mesafede ve bilyeli kafes aracılığıyla yerinde tutulur, ray ile çark arasında yer alırlar. Ray ve çark; yük oranı, sessiz işlem ve kullanımlı hizmet ömrü açısından yüksek gerekliliklere sahip endüstriyel ortamlarda kullanımını sağlayan ısıl işlem uygulanabilir çelikten üretilmiştir.

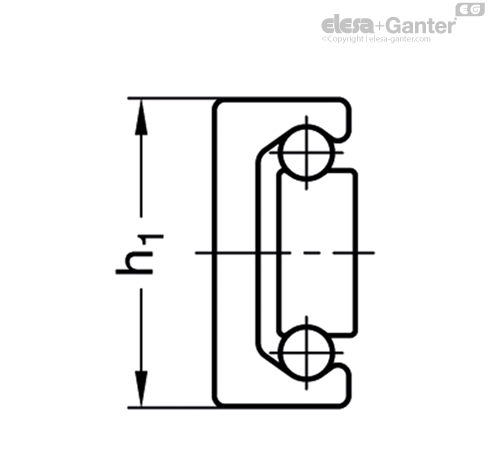

Tüm tasarımlar, h₁ = 28, 35 ve 43 mm'lik nominal ray boyutlarında kullanılabilir ve bireysel gereksinimlere uygun olacak şekilde 130 mm'den 1970 mm'ye olan uzunluklarda standart aralığın dışında da temin edilebilir.

Doğrusal sürgüler, normalde ray ile çark arasında boşluksuz (örn. orta derecede öngermeli) eşleşme oluşturulacak şekilde ayarlanır. Rayların ve çarkların su kanalları endüklemeli sertleştirilmiştir, bu da sürtünme önleyici yataklarda düşük seviyede aşınma ve daha uzun kullanım ömrü ile sonuçlanır. Doğrusal sürgüler, lineer kılavuz raylı sistemler için tasarlanmış yüksek kalite özel makine yağı ile kalıcı olarak yağlanmıştır.

Gereksinimlere bağlı olarak çok çeşitli tipler bulunmaktadır. Çarkların kayma mesafeleri içeride, kısmen dışarıda veya tamamen rayların uzunluğunun dışındadır. Tamamen uzatılabilir lineer teleskopik sürgüler raylarda, çarklarda doğrudan veya bir ara profil aracılığıyla birbirlerine bağlanan doğrusal sürgülerden oluşmaktadır.

Doğrusal sürgüleri monte etmek için raylardaki vida başı yuvaları ve yapının tipine bağlı olarak çarklardaki dişli veya gömme delikler kullanılabilir. Kompakt stil genelde dar alanlarda kullanım için avantajlıdır.



Típler





Montaj örnekleri



Teleskopik doğrusal sürgülerin yük oranı





Uygun bir doğrusal sürgü seçilirken dikkate alınması gerekenler öncelikle kullanılabilir alan, istenen vuruş ve taşınan yüktür. Aşağıda listelenen değerler, en uygun nominal ray boyutunun seçilmesine yönelik kılavuz niteliğindedir.

Yük derecelendirmesi ile ilgili ayrıntılar, herhangi bir yükümlülük olmadan bağlayıcı olmayan kılavuz değerlerdir ve kullanım amacıyla ilgili herhangi bir garanti teşkil etmemektedir. Kullanıcı, her durumda bir ürünün kullanım amacına uygunluğunu belirlemelidir. Çevresel faktörler ve yıpranma belirtilen değerleri etkileyebilir.

Statik yük ve sapma

Tablolarda belirtilen yük değerleri, üçüncü segmentteki tam uzatılmış profilin ortasında izin verilen maksimum kuvvet ile ilgilidir.

Belirtilen değerler gözlenirse ve teleskopik lineer kızak tamamen uzatılmışsa, ray çarkının sonunda küçük bir sapma (çöküntü) oluşur. Bu normalde uygulamanın doğru işleyişi üzerinde zarar verici bir etkiye neden olmaz. Gerekirse, talep edilmesi halinde kılavuz değerler belirtilebilir.

Montaj vidaları, montaj deliklerinin belirlenmesi

Dönüş hızı, yatak kayması
