GN 900.3

Bağlantı setleri X-Z

GN 900.3 bağlama setleriyle, iki ayarlanabilir sürgü ünitesi GN 900 birleştirilerek bir X-Z ekseni konfigürasyonu oluşturulabilir.

Kombinasyon, kızaklardaki her tip tespit deliğini gideren iki bağlantı plakası kullanılarak oluşturulur. Aynı zamanda, Z ekseni içeren ayarlanabilir kızak ünitesi belirli bir dereceye kadar (Z eksenine dik olarak) halen ayarlanabilir.

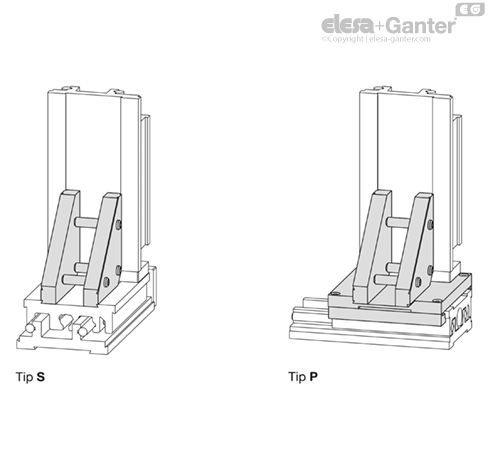

Referans eksene (tip P) paralel olan Z ekseninin kızak konfigürasyonu durumunda takım içerisinde verilen bir adaptör plakası (bağlama takımı, küçük sabitleme plakaları ve soket başlı kapak vidaları ile tamamlanır) gereklidir.

Z ekseni ve adaptör plakasının (Tip P) ince ayarı için 90° hizalama ve ince ayarı için küçük sabitleme plakası.

Takım oluşturmak için gerekli tüm parçalar mevcuttur.
