Özellíkler
Kimlik no.
No. 2: 4 tane DIN 912 paslanmaz çelik soket başlı vidalı
Alüminyum
Plastik kaplama
siyah, RAL 9005, dokulu kaplama S
DIN 912 soket kapaklı vidalar
Paslanmaz Çelik AISI 304
Altıgen somunlar DIN 985
Paslanmaz Çelik AISI 304
Poliamid halkayla kendi kendine kilitlenir
Bílgí

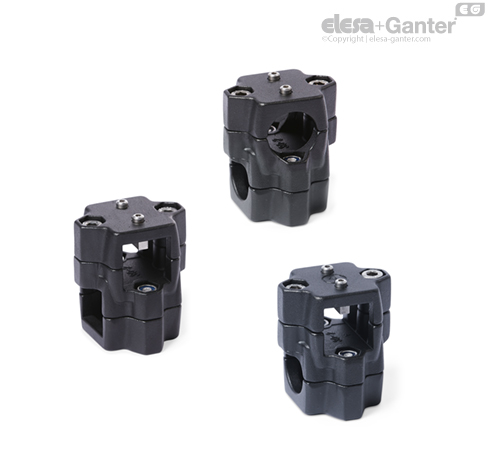

İki yollu doğrusal aktüatör konnektörleri GN 134.1, iki yollu kenetleme konnektör bağlantılarına dayanır. Ek olarak sağlanan montaj delikleri, bir doğrusal aktüatörün kamalı malafasını bağlamak için kullanılır.
Kamalı malafa için montaj delikleri d3, her zaman delik d1 veya tek eksenli sistemde kare s1 içerisine yerleştirilmiştir. İçten geçmeli delik içerisindeki merkezleme burçları eksenel boşluğu ortadan kaldırır. s1 kare deliğin genişliği, kare doğrusal aktüatörlerin hareketi ile boyutsal olarak hizalıdır.
Kenetleme kareleri s2, tek eksenli tasarımda işlenmiş olarak sağlanmaz.
Aletsiz hızlı kenetleme için, soket başlı vidalar, ayarlanabilir el manivelalarıyla değiştirilebilirler GN 911 tabloda aksesuarlar olarak listelenmiştir.
