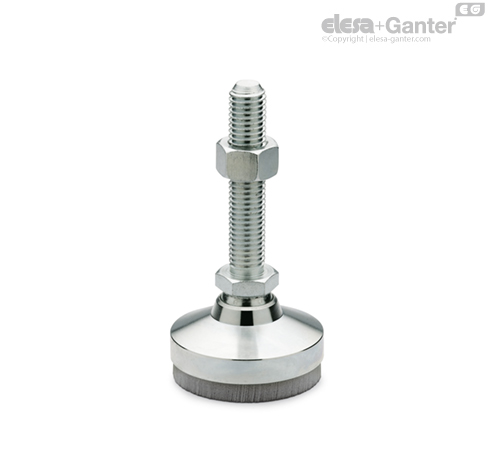

GN 342.2

Dengeleme ayağı

GN 342.2 dengeleme ayağının yukarıdaki tabloda gösterilen yükü, sönümlendirme parçası kalıcı olarak tutulabilene kadar bir öneridir.

Bu statik yük, azaltma parçası kendi en uygun dinamik azaltma kabiliyetine ulaştığı 0.4 N/mm² alan üzerinde itmeyi eşitler. Bu durum ayrıca, dinamik yük durumunda 0.6 N/mm²'ye kadar yükü göz önünde bulundurur.

Dengeleme ayağı GN 342.1 sökülemez..

• Elastomer özellikler

• Kuvvet değerleri

GN 342.2 dengeleme ayakları kullanılırken titreşim absorpsiyonunda aşağıdaki ayrım yapılır:

Aktif titreşimler:

Örneğin çalışan makineden çevreye veya ilişkili ekipmana iletilen titreşimler.

Pasif titreşimler:

Titreşen çevreden veya tabandan ekipmana veya parçalara iletilen titreşimler

Titreşim absorpsiyonunun etkinliği titreşimin absorbe edilen enterferans frekansının yanında azaltma parçasının rezonant frekansına bağlıdır.

Ancak enterferans frekansı azaltma parçasının rezonant frekansının √2 katından büyükse titreşim giderme etkisi sağlanabilir. İkisi arasındaki fark [∆] ne kadar büyükse azaltma etkisi de o kadar iyi olur.

Azaltma pedinin rezonant frekansı malzeme kesitinin tipine (birleşimine) ve statik yüke bağlıdır.

Soldaki grafikler azaltma parçasının standart malzemesinin (SR 450-12) gerekli tüm verilerini gösteriyor. Diğer absorpsiyon özelliklerine sahip azaltma parçaları talep üzerine temin edilmektedir.



Örnek:

Dengeleme ayağı başına varsaylan yük: 400 N

Sıkıştırma dengeleme ayağı d₁ = 32

400 N / 707 mm² = 0,57 N/mm²

Sıkıştırma dengeleme ayağı d₁ = 40

400 N / 11340 mm²= 0,34 N/mm²

Bu nedenle, 0.4 N/mm²basınç uygulayan d₁ = 40 dengeleme ayakları tercih edilmelidir.

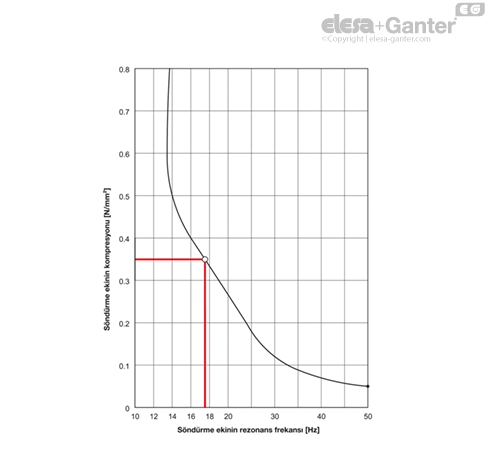

Yukarıdaki grafik şunları gösterir:

0,34 N/mm ² sıkıştırmayla rezonant frekans: 17,5 Hz

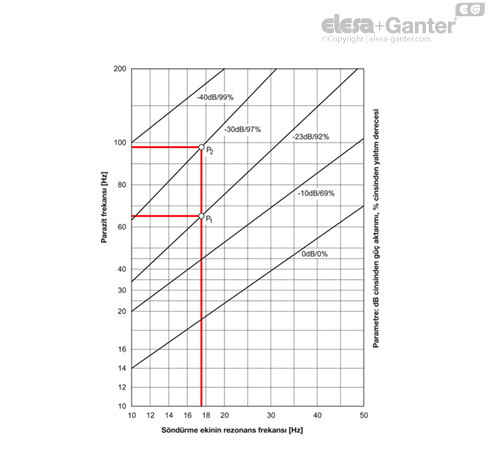

Aşağıdaki grafik şunları gösterir:

66 Hz enterferans frekansında yalıtım derecesi (P1): %92

98 Hz enterferans frekansında yalıtım derecesi (P2): %97

Yaklaşık 200 Hz enterferans frekansında yalıtım derecesi %100'dür.
